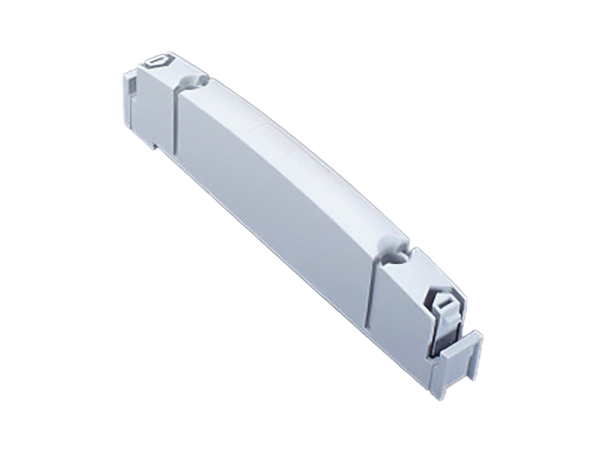

support de profilé

The picture may show a similar product.

Description

Référence 01017 000

support de profilé

pour profilé de cloisonnement et profilé latéral de cuve

Système

60Classic

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	4
EAN	4021267010171

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 61439-1:2020

EAC Type: CO-S

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques mécaniques
L x H x P:	20 x 217 x 48
Poids:	10,7 kg/100

Is screwed onto busbar supports 01 495 and 01 485.

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

For fastening tray edge and shrouding sections.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

01019 000
couvercle d'extrémité
3 pôles
230 mm
Plus

01037 000
profilé latéral de cuve
fin
17 x 36 x 1100
Plus

01038 000
profilé latéral de cuve
fin
17 x 36 x 700
Plus

01048 000
profilé latéral de cuve
fin
17 x 36 x 2400
Plus

01009 000
cuve
230 x 1100
Plus

09015 000A
cuve
perforé
230 x 1100 x 34
Plus

09014 000A
cuve
perforé
230 x 700 x 34
Plus

01010 000
cuve
230 x 700
Plus

01045 000
cuve
230 x 2400
Plus

Usage

01495 000
support de jeu de barres universel
3 pôles avec trous de vissage internes
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10
Plus
