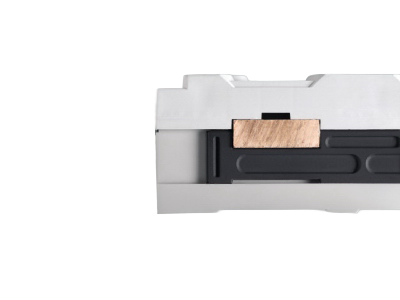

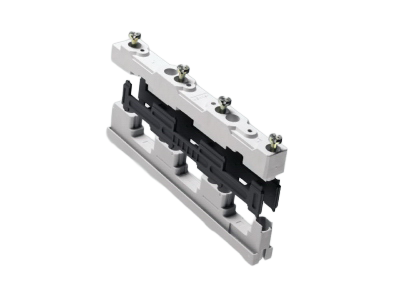

support de jeu de barres universel (01495)

The picture may show a similar product.

Description

Référence 01495000

support de jeu de barres universel

3 pôles avec trous de vissage internes

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10

Système

60Classic

Avantages produit

With internal screw holes
can also be used as centre support

Groupe de produits	06
Sous-groupe	09

Dimensions de l'emballage	10
EAN	4021267014957

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

Approbations

DNV GL

Type: S610

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	800 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

rated peak withstand current I_pk max.:	73 kA
rated short-time withstand current I_cw (1.0 s) max.:	34.2 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 73kA (busbar 30x10, 2 busbar supports in 250mm distance)
go to calculation for 3-pole system (IEC)

Charactéristiques mécaniques
L x H x P:	20 x 191 x 50
Poids:	12,7 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Conseils	Torque for the screws of the busbar support Md = 4Nm

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Short-circuit diagram IEC

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

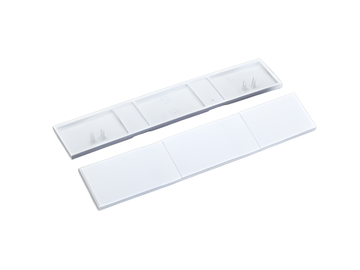

01573000
couvercle d'extrémité
pour supports de jeu de barres 01484, 01495, 01500, 01508 et 01603
Plus

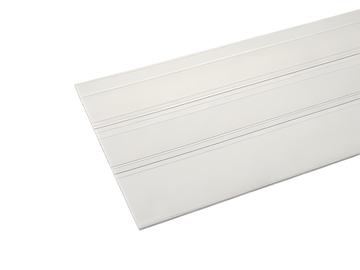

01518000
plaque de fond UL
240 x 1100
Plus

01515000
plaque de fond UL
240 x 700
Plus

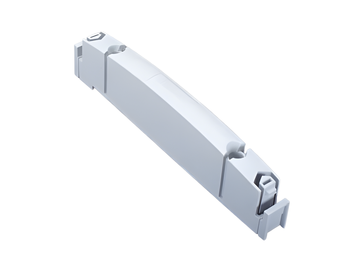

01017000
support de profilé
pour profilé de cloisonnement et profilé latéral de cuve
Plus
