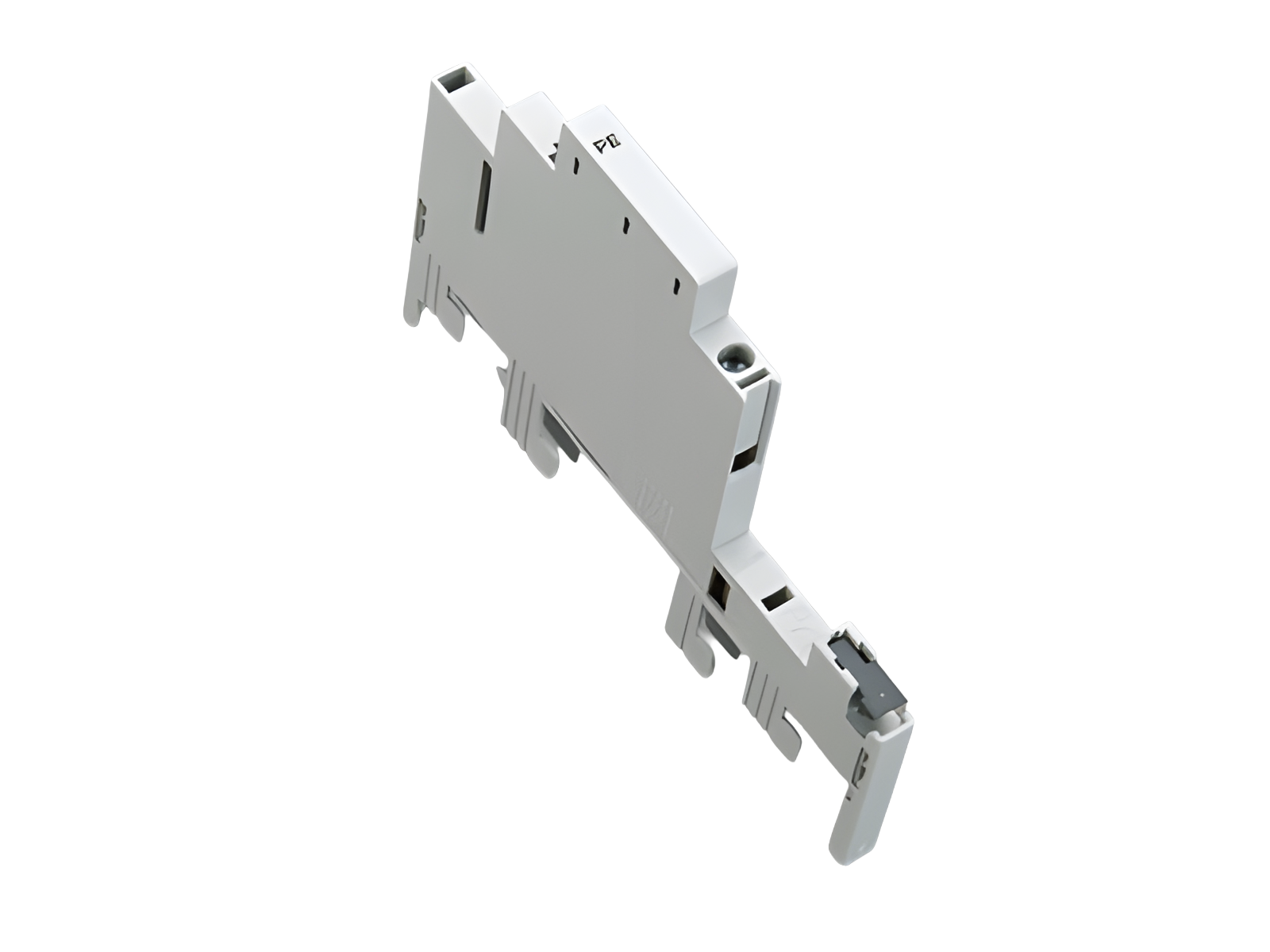

module PE (32634)

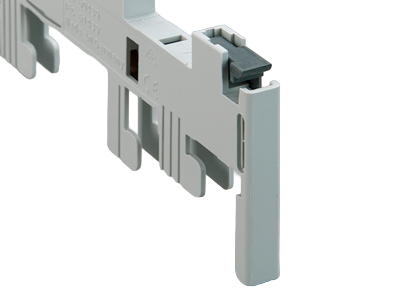

The picture may show a similar product.

Description

Référence 32634000

module PE

borne 16 mm²

9 x 160

pour jeux de barres 12 x 5

Système

30Compact 5P

Groupe de produits	05
Sous-groupe	44

Dimensions de l'emballage	12
EAN	4021267326340

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:

690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 W.

(The power dissipation at full load would be 0,8 W.)

Connecting terminal 1.5 - 16mm²

Charactéristiques mécaniques
L x H x P:	9 x 160 x 114
Poids:	4,4 kg/100
pour jeux de barres:	12 x 5

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31390000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus

Usage

32628000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe pour Schneider Electric iC60, iC65 et C60
18 x 160
pour jeux de barres: 12 x 5
Plus

32630000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 63 A
1 rail DIN fixe
18 x 160 / 10 mm²
pour jeux de barres: 12 x 5
Plus

32629000
EQUES^®30Compact
adaptateur de jeu de barres, à 1 pôle, 32 A
1 rail DIN fixe
18 x 160 / 6 mm²
pour jeux de barres: 12 x 5
Plus
