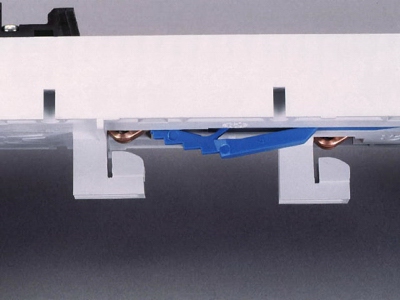

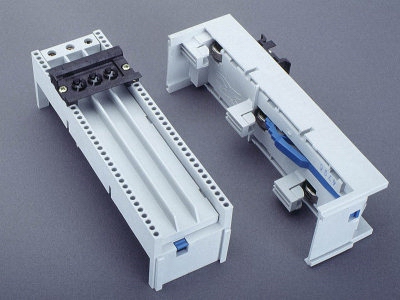

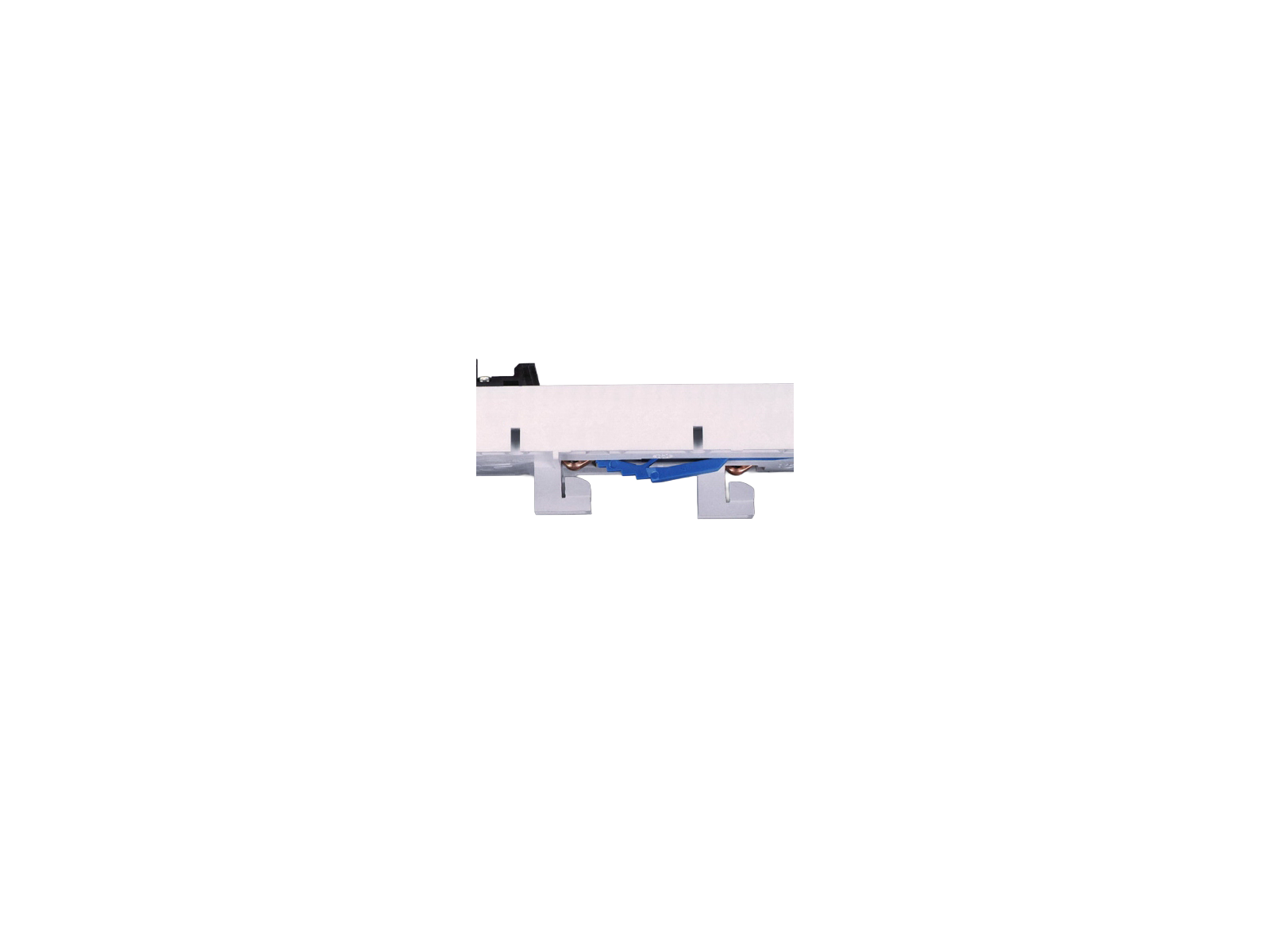

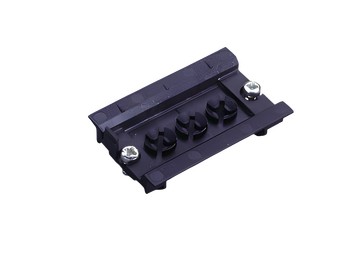

adaptateur 80 A, 1 rail de montage (32153)

The picture may show a similar product.

Description

Référence 32153 000

adaptateur 80 A, 1 rail de montage

avec bornes 16 mm² (en haut)

54 x 182

Système

60Classic

Avantages produit

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Groupe de produits	05
Sous-groupe	27

Dimensions de l'emballage	4
EAN	4021267321536

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

Type: 6080

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	80 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

Details UL
Normes
UL 508

Electrical data UL
rated current (UL):	80 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC

Charactéristiques mécaniques
L x H x P:	54 x 182 x 60
Poids:	23,0 kg/100
Pôles:	3 pôles

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Conseils	For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, mounting rails can be offset in the 5mm grid.
