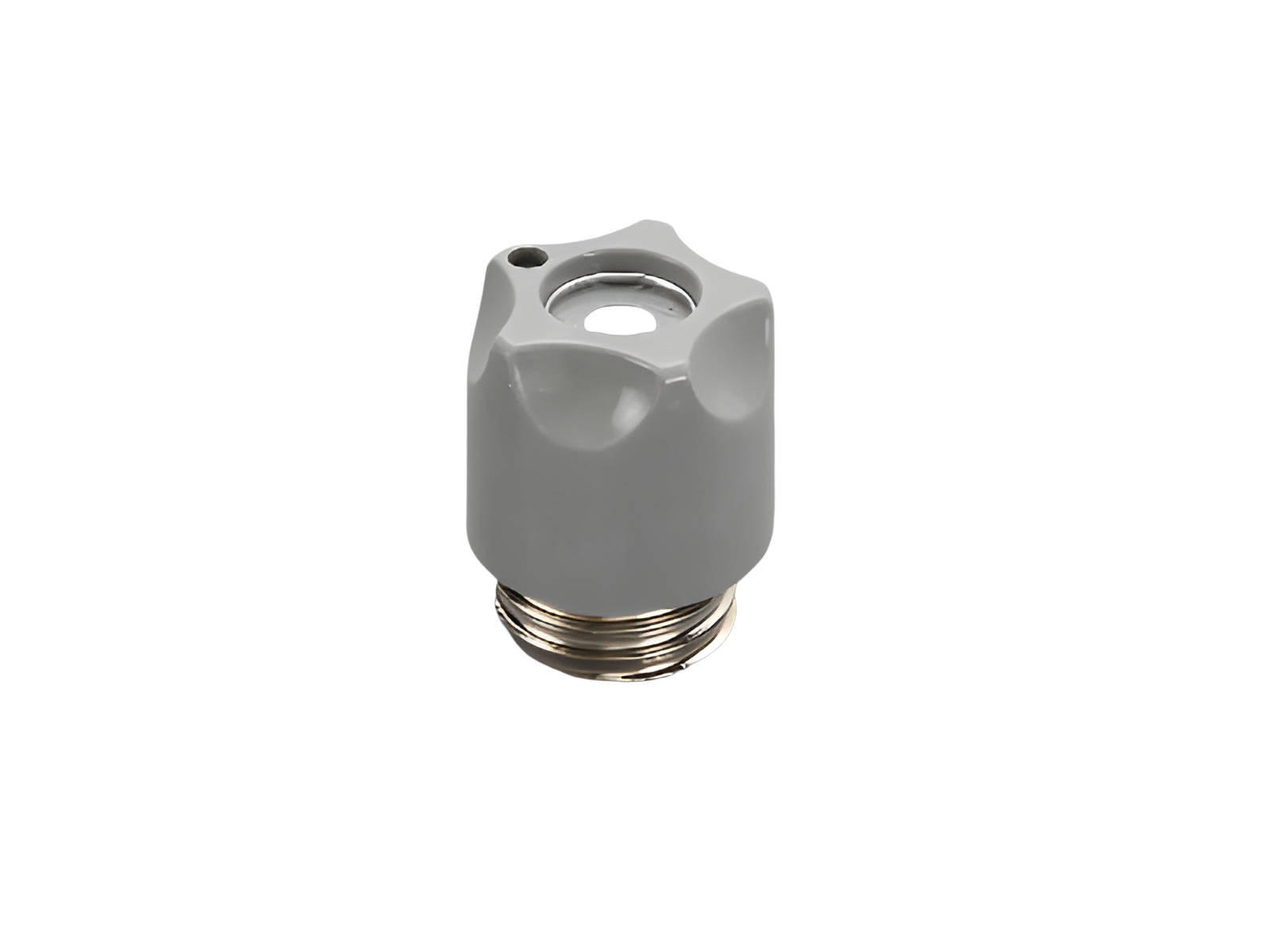

bouchon à visser D, plastique (31098)

The picture may show a similar product.

Description

Référence 31098000

bouchon à visser D, plastique

500 V

E 27

Groupe de produits	22
Sous-groupe	05

Dimensions de l'emballage	20
EAN	4021267310981

ECLASS 6.1	27142114
ECLASS 7.1	27142114
ETIM 4.0	EC000093
ETIM 5.0	EC000093

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Taille:

DII / E 27

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
Tension assignée (IEC) CA:	500 V

Tension assignée (IEC) CC:

500 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	2,8 kg/100

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

31070000
Cache pour type D
E 27
1 fois, élevé, largeur 42 mm
Plus

31072000
Cache pour type D
E 27
2 fois, élevé, largeur 84 mm
Plus

31481000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
pour jeu de barres 10 mm, vis d’ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

31408000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
pour jeu de barres 10 mm, anneau d’ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

31950000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
protection contre le contact, vis d’ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31918000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
anneau d’ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31441000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
vis d'ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31946000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 42 mm
protection contre le contact, anneau d’ajustement
E 27 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
