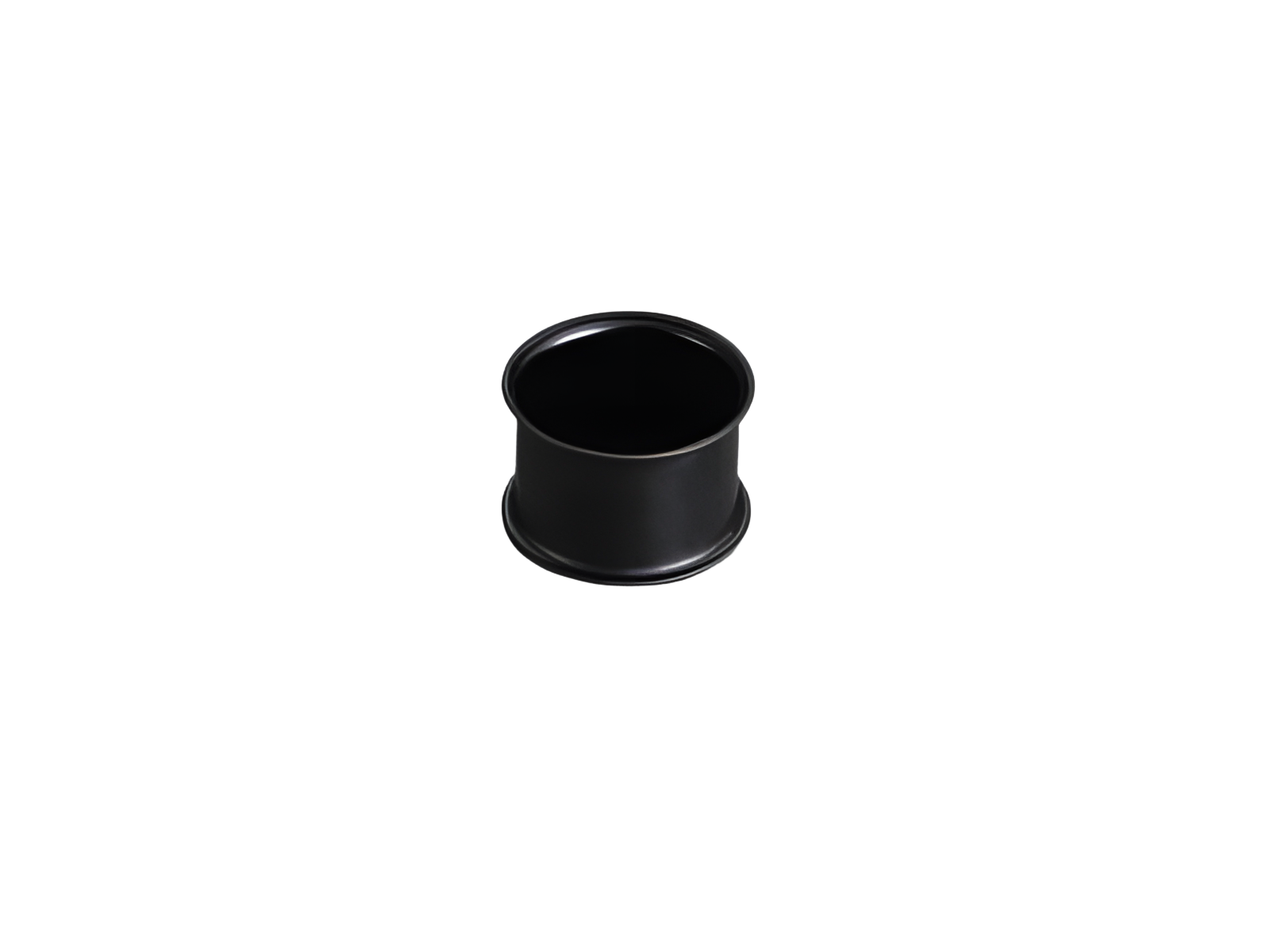

douille de calibrage D02, 35 A / 40 A (01721)

The picture may show a similar product.

Description

Référence 01721000

douille de calibrage D02, 35 A / 40 A

noir

E 18

Groupe de produits	22
Sous-groupe	03

Dimensions de l'emballage	50
EAN	4021267017217

ECLASS 6.1	27142111
ECLASS 7.1	27142111
ETIM 4.0	EC000278
ETIM 5.0	EC000278

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Taille:

D02 / E 18

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
Courant assigné (IEC):	35 A

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	0,1 kg/100

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01729000
ressort de verrouillage spécial pour D01 - E 18
2 - 16 A
Plus

01730000
clé pour anneau d'ajustement
D01 - D03
Plus

Usage

31306000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 3P
protegé contre les contacts accidentels
Plus

31303000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 1P
protection contre le contact
Plus
