borne de liaison jeu de barres 630 A (01823)

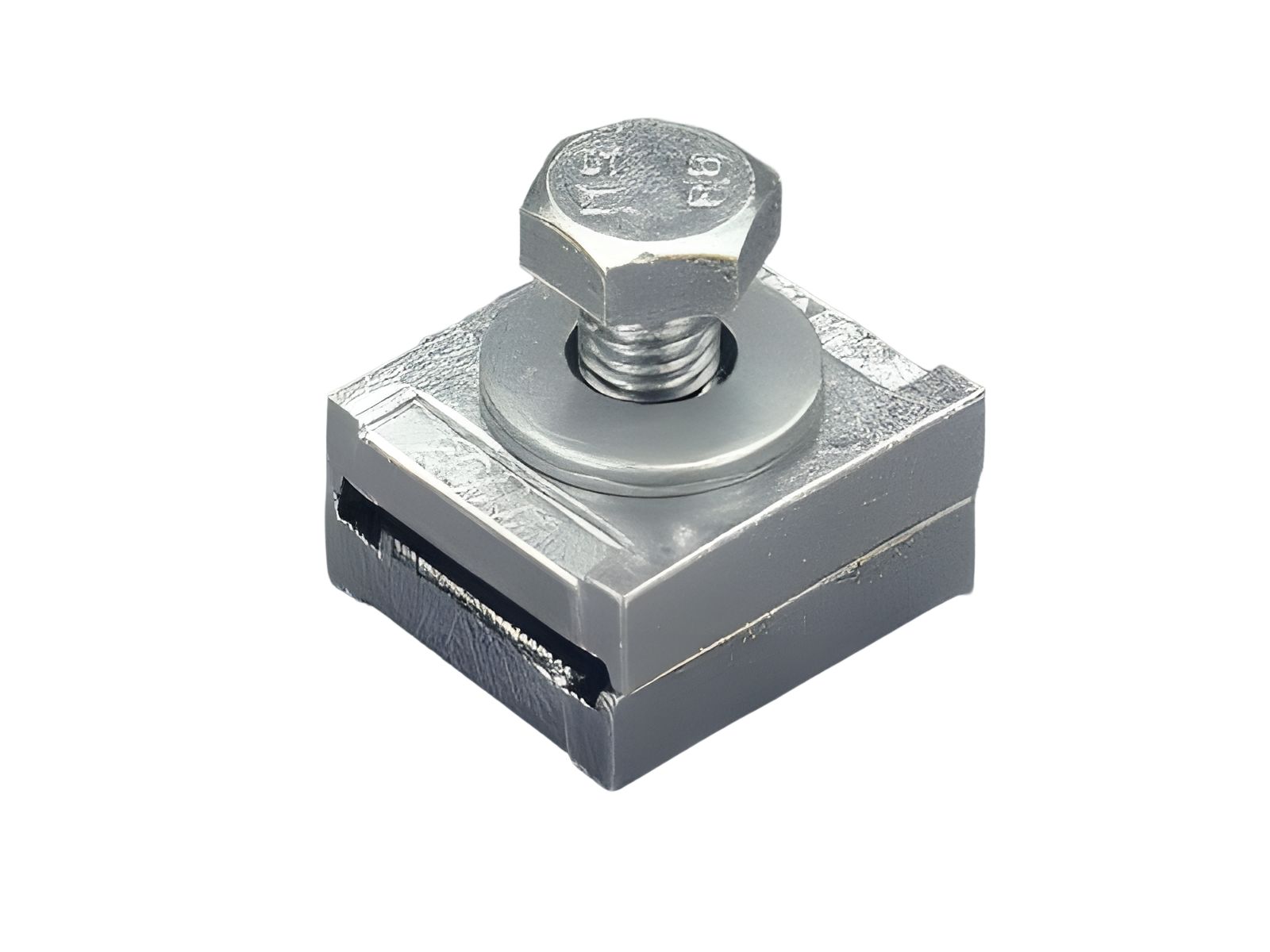

The picture may show a similar product.

Description

Référence 01823 000

borne de liaison jeu de barres 630 A

40 mm de long

pour jeux de barres 20, 25, 30 x 5, 10

Système

60Classic

Groupe de produits	07
Sous-groupe	33

Dimensions de l'emballage	6
EAN	4021267018238

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: LV30-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:

67.1 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	630 A

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	756 A

SCCR protected max.:	65 kA
	65 kA in combination with 30x10-L and any DIVQ/7 800 A / 480 V AC

Charactéristiques mécaniques
L x H x P:	40 x 37 x 20
Poids:	25,2 kg/100
pour jeux de barres:	20, 25, 30 x 5, 10

permitted busbar displacement:	2
permitted spacing between systems:	13 - 20 mm

Points de raccordement
screw clamp connection
M12
Md min.:	24,0 Nm
Md max.:	36,0 Nm

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Max. permitted busbar offset 2 mm, 3 units are needed for a 3-pole connection.



for UL feeder circuits >250V

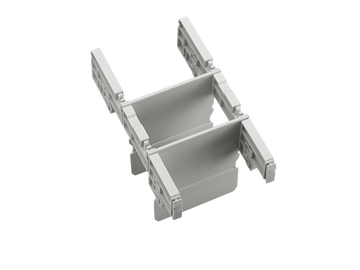

for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01360 must be used
