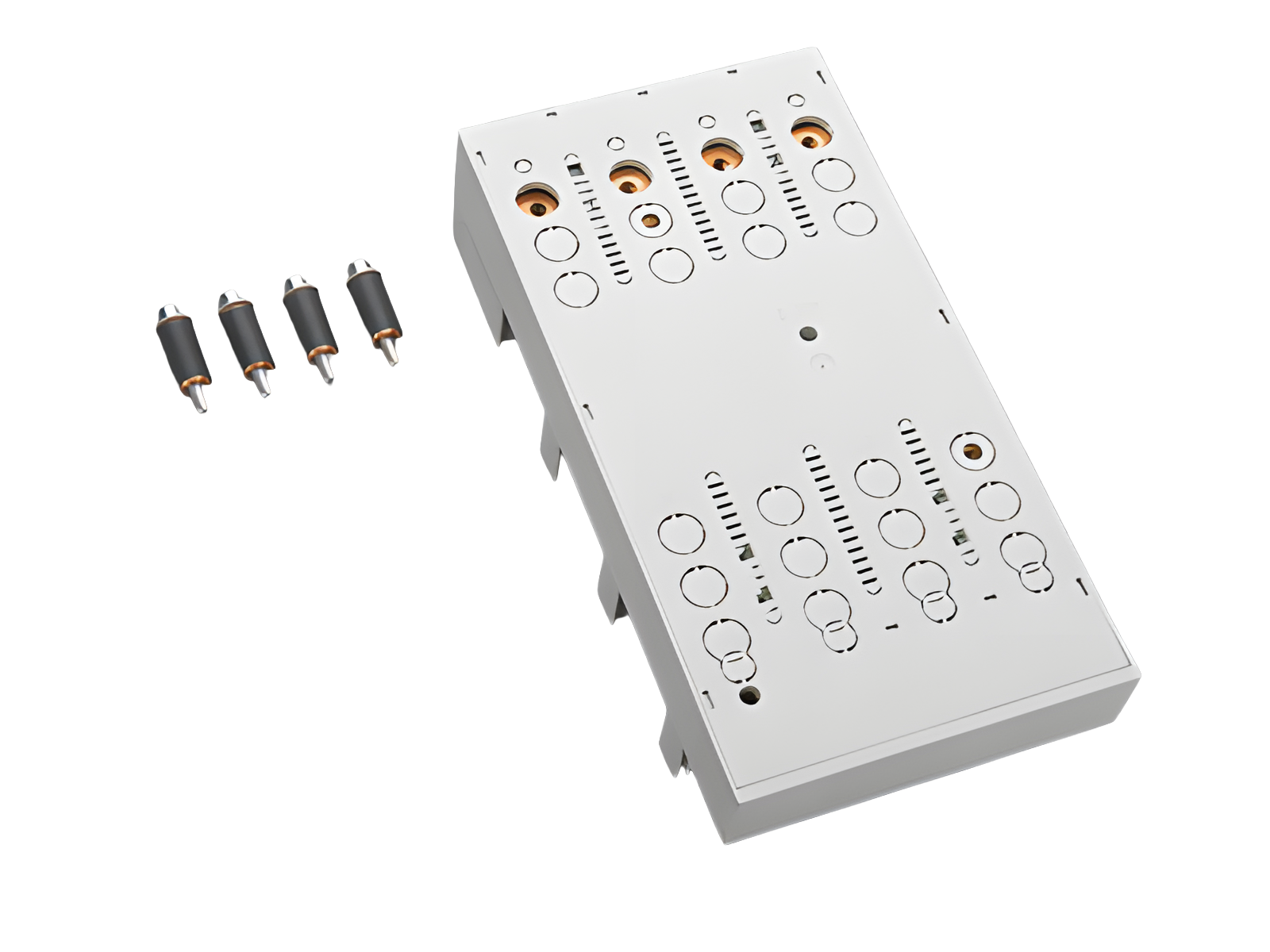

adaptateur de jeu de barres 250 A, à 4 pôles (32580)

The picture may show a similar product.

Description

Référence 32580 000

EQUES^®60Classic

adaptateur de jeu de barres 250 A, à 4 pôles

140 x 270

Neutre à gauche

raccordement à l'adaptateur par le haut

pour Eaton NZM2-XKR4O

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	05
Sous-groupe	36

Dimensions de l'emballage	1
EAN	4021267325800

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

for UL feeder circuits >250V

Type: EPC60250-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	250 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,1 W.

(The power dissipation at full load would be 12,6 W.)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	250 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	22 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

200 kA with 3VA61 150 A, 3VA62 250 A / 240 V AC
50 kA with 3VA61 150 A, 3VA62 250 A / 600 V AC
150 kA with 3VA61 150 A, 3VA62 250 A / 480 V AC

Charactéristiques mécaniques
L x H x P:	140 x 270 x 35
Poids:	180,0 kg/100
Pôles:	3 pôles + N
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
