for UL feeder circuits >250V
The picture may show a similar product.
Référence 32661000A

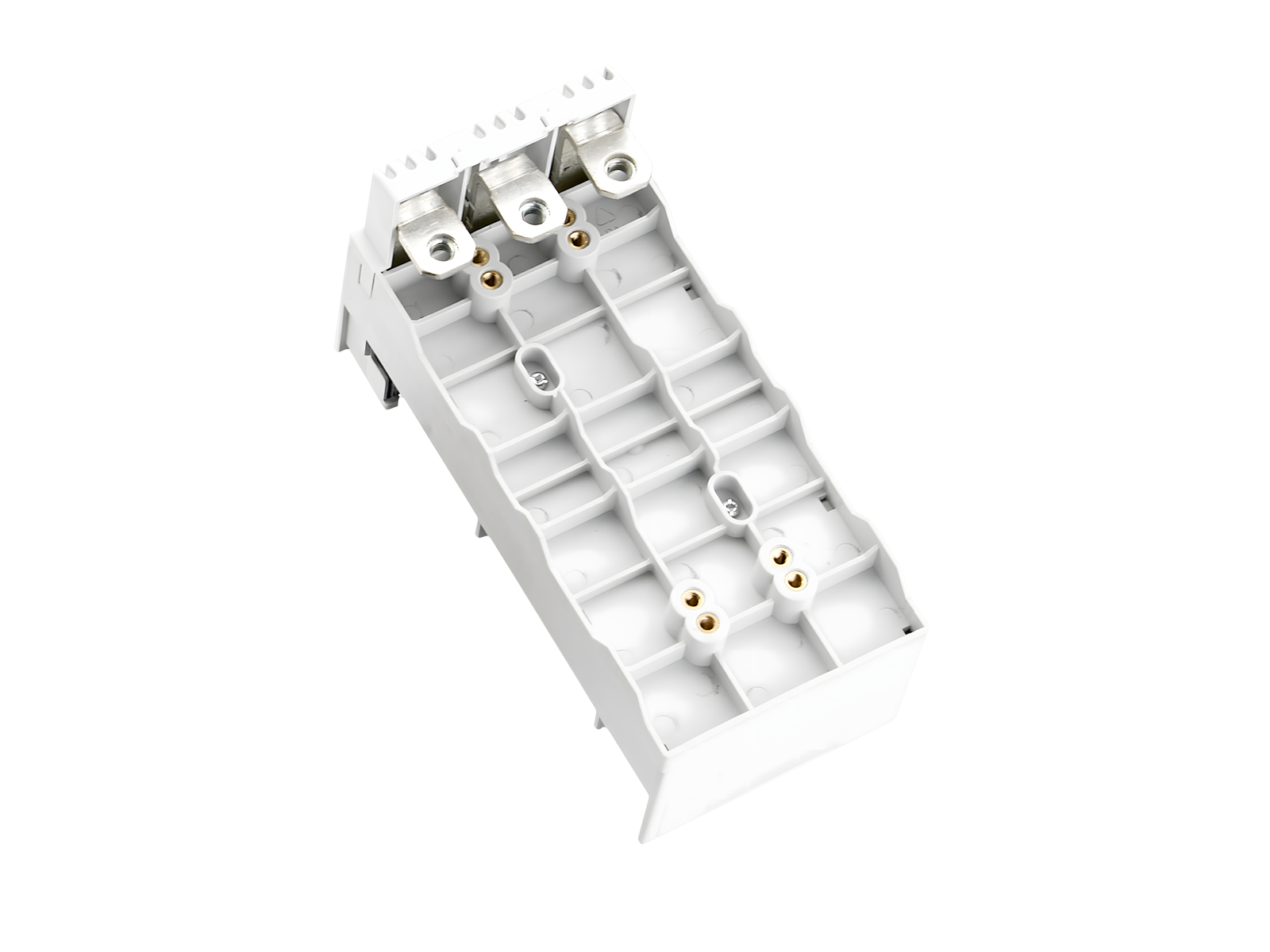

EQUES®30Compact
adaptateur de jeu de barres 144 A, à 3 pôles
76 x 160
pour Siemens 3VA10, 3VA11
pour jeux de barres 12 x 5, 10
Système
30Compact 3P
| Groupe de produits | 05 |
| Sous-groupe | 30 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267326616 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Normes
IEC 61439-1:2020
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Courant assigné (IEC): | 144 A |
| Tension assignée (IEC) CA: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| Tension assignée de tenue aux chocs Uimp: | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 7,7 W.
(The power dissipation at full load would be 12,0 W.)
| Charactéristiques mécaniques | |
| L x H x P: | 76 x 160 x 98 |
| Poids: | 78,0 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | 12 x 5, 10 |
| short-circuit withstandability: | the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
