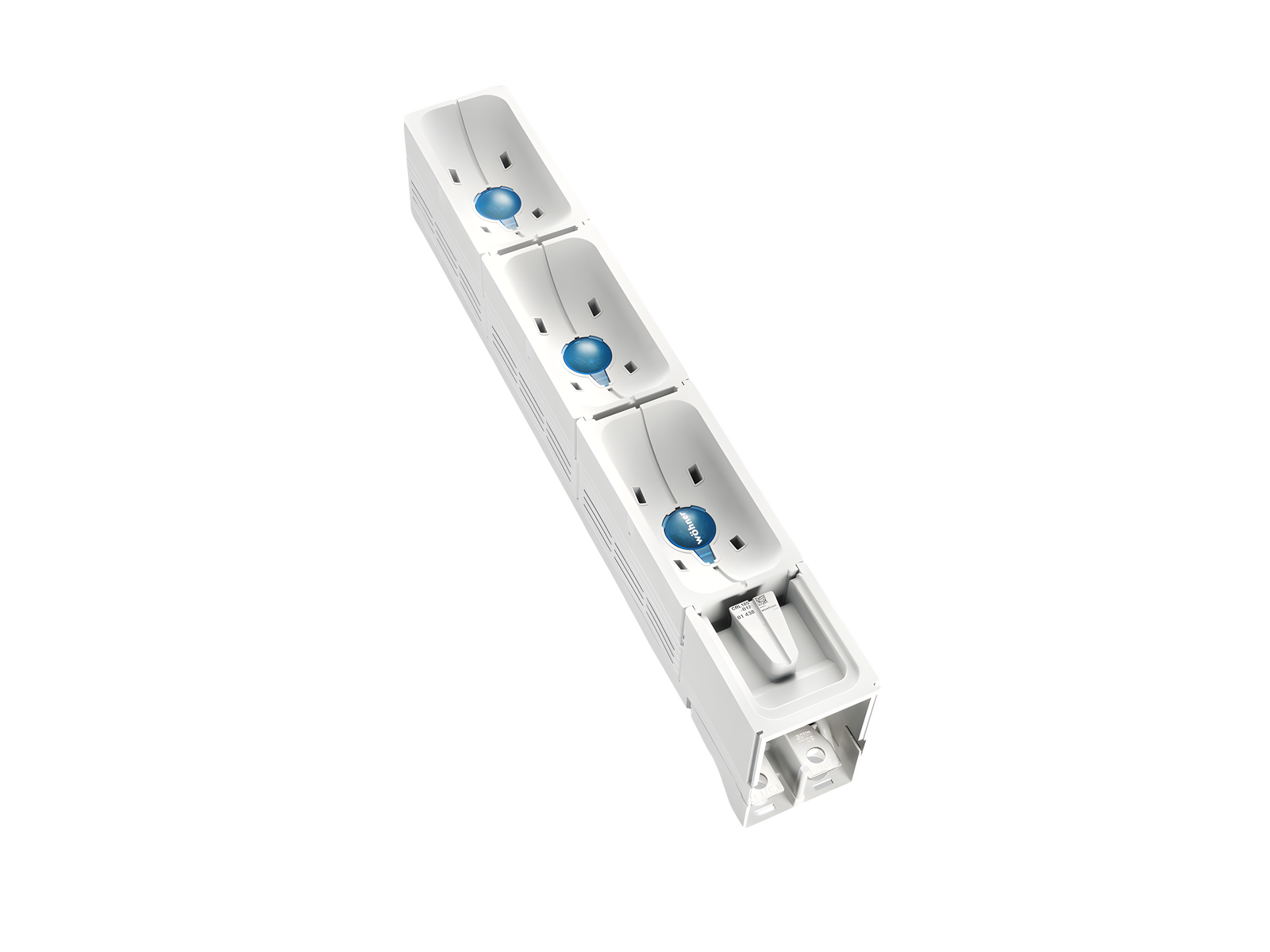

bornier (01438)

The picture may show a similar product.

Description

Référence 01438000A

CRITO^®185Power

bornier

3 pôles

vis M12

raccordement par le haut ou par le bas

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits	07
Sous-groupe	57

Dimensions de l'emballage	1
EAN	4021267014384

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Type: CRL185-800

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	800 A
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:	54.1 kA
rated short-time withstand current I_cw (0.5 s) max.:	25.9 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 172,8 W.

(The power dissipation at full load would be 270,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	800 A

Charactéristiques mécaniques
L x H x P:	100 x 665 x 150
Poids:	484,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

Points de raccordement
screw connection
M12

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.
Conseils	For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account. For using accessorie 33736 Al is not allowed.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

33738000A
étrier de serrage CrossLink®
pour des jeux de barres avec protection CrossLink® contre les contacts accidentels
taille 1 - 3
Plus

33740000A
étrier de serrage
pour des jeux de barres sans caches de protection
taille 1 - 3
Plus

33733000A
cache-bornier
universel pour réglettes NH, taille 1 - 3 et réglette de raccordement 800 A
taille 1 - 3
Plus

37212000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37213000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37214000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37215000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37216000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37217000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37219000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37220000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37221000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37222000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37223000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37224000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
stock sale
Plus

37226000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37227000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37228000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37229000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37230000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
stock sale
Plus

37232000A
transformateur de courant 200 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37233000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37234000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37235000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37236000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37237000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37238000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37308000A
measuring transformer 800 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37306000A
measuring transformer 500 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37298000A
measuring transformer 400 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37289000A
measuring transformer 200 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37297000A
measuring transformer 250 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37301000A
measuring transformer 800 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37290000A
measuring transformer 250 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37296000A
measuring transformer 200 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37291000A
measuring transformer 400 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37294000A
measuring transformer 800 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37292000A
measuring transformer 500 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37293000A
measuring transformer 600 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37299000A
measuring transformer 500 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37300000A
measuring transformer 600 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37307000A
measuring transformer 600 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

https://pim.woehner.de/FR/CH/1000159386

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
