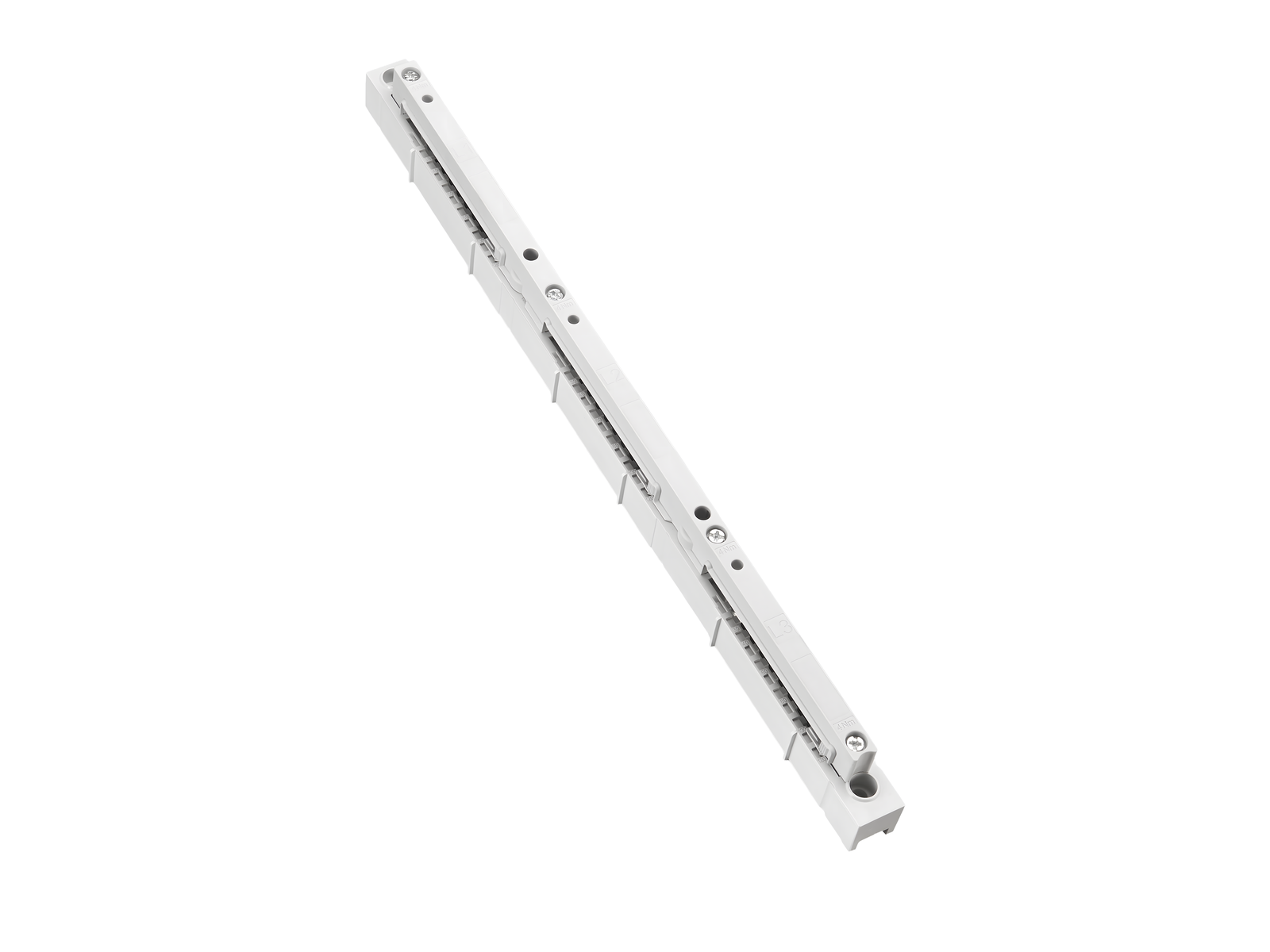

The picture may show a similar product.
订货号 01430000A
通用母线支架
适用母线 30, 40, 60, 80, 100, 120 x 10
系统
185Power
产品组 | 06 |
分组 |
24 |
包装件数 | 4 |
EAN | 4021267014308 |
ECLASS 6.1 | 27400607 |
ECLASS 7.1 | 27400607 |
ETIM 4.0 | EC001166 |
ETIM 5.0 | EC001166 |
标准
IEC 61439-1:2020
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: S185-A120
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CCC 认证: 无需强制认证
Details IEC | |
标准 | |
IEC 61439-1:2020 |
Electrical data IEC | |
额定电压(IEC)AC: | 800 V |
rated frequency (IEC): | 50 / 60 Hz |
rated isolation voltage Ui AC: | 1000 V |
额定冲击耐受电压 Uimp: | 8 kV |
额定冲击耐受电流 Ipk : | 106 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
Supplementary data IEC | |
下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。 |
最大电压 IEC DC: | 1500 V |
short-circuit capacity IEC / EN : Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance) go to calculation for 3-pole system (IEC) |
Details UL | |
标准 | |
UL 508 |
for UL feeder circuits >250V |
Electrical data UL | |
额定电压 (UL) AC: | 1000 V |
rated frequency (UL): | 50 / 60 Hz |
额定电压 (UL) DC: | 1000 V |
SCCR unprotected max.: | 50 kA |
3 cycles (without OPD) @ 1000 V AC |
机械数值 | |
宽 x 高 x 厚: | 30 x 583 x 59 |
重量: | 50.0 kg/100 |
极数: | 3线 |
适用母线: | 30, 40, 60, 80, 100, 120 x 10 |
产品的绝缘性能与安装条件有关。 | |
说明 |
使用M6或M8的螺钉, 扭力矩 4Nm 在3mm安装板上固定 |
for UL feeder circuits >250V |
