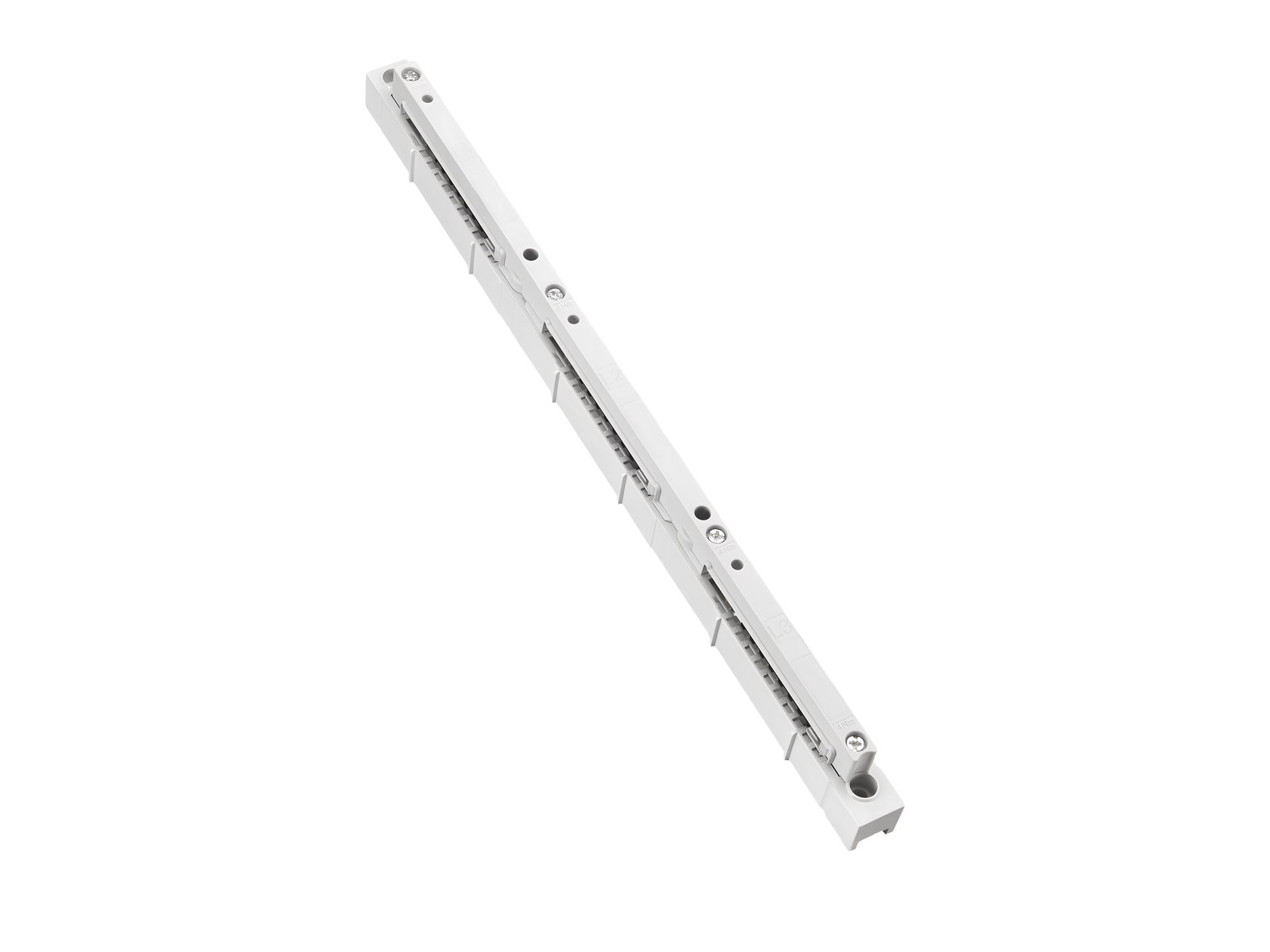

Obrázek může zobrazovat podobný produkt.
Part No.: 01430 000A
univerzální držák přípojnic
for undrilled flat rails 30, 40, 60, 80, 100, 120 x 10
pro přípojnici 30, 40, 60, 80, 100, 120 x 10
System
185Power
| Produktová skupina | 06 |
| Podskupina | 24 |
| velikost balení | 4 |
| EAN | 4021267014308 |
| ECLASS 14.0 | 27400607 |
| ETIM 5.0 | EC001166 |
| ETIM 8.0 | EC001166 |
| ETIM 10.0 | EC001166 |
Standardy
IEC 61439-1:2020
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: S185-A120
EAC Type: SB
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
| IEC 61439-1:2020 |
| Elektrické údaje IEC | |
| jmenovité napětí (IEC) AC: | 800 V |
| jmenovitá frekvence (IEC): | 50 / 60 Hz |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
| jmenovitá proudová špičková výdrž Ipk max.: | 106 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) DC: | 1500 V |
| min. permitted operation temperature | -40°C |
| short-circuit capacity IEC / EN : Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance) go to calculation for 3-pole system (IEC) |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrické údaje UL | |
| jmenovité napětí (UL) AC: | 1000 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| jmenovité napětí (UL) DC: | 1000 V |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanické údaje | |
| Š x V x H: | 30 x 583 x 59 |
| hmotnost: | 50,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 30, 40, 60, 80, 100, 120 x 10 |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| The insulation performance of the article depends on the installation conditions. | |
|
Torque with 4Nm for screw M6 or M8 on mounting plate 3mm |
|
| for UL feeder circuits >250V |
