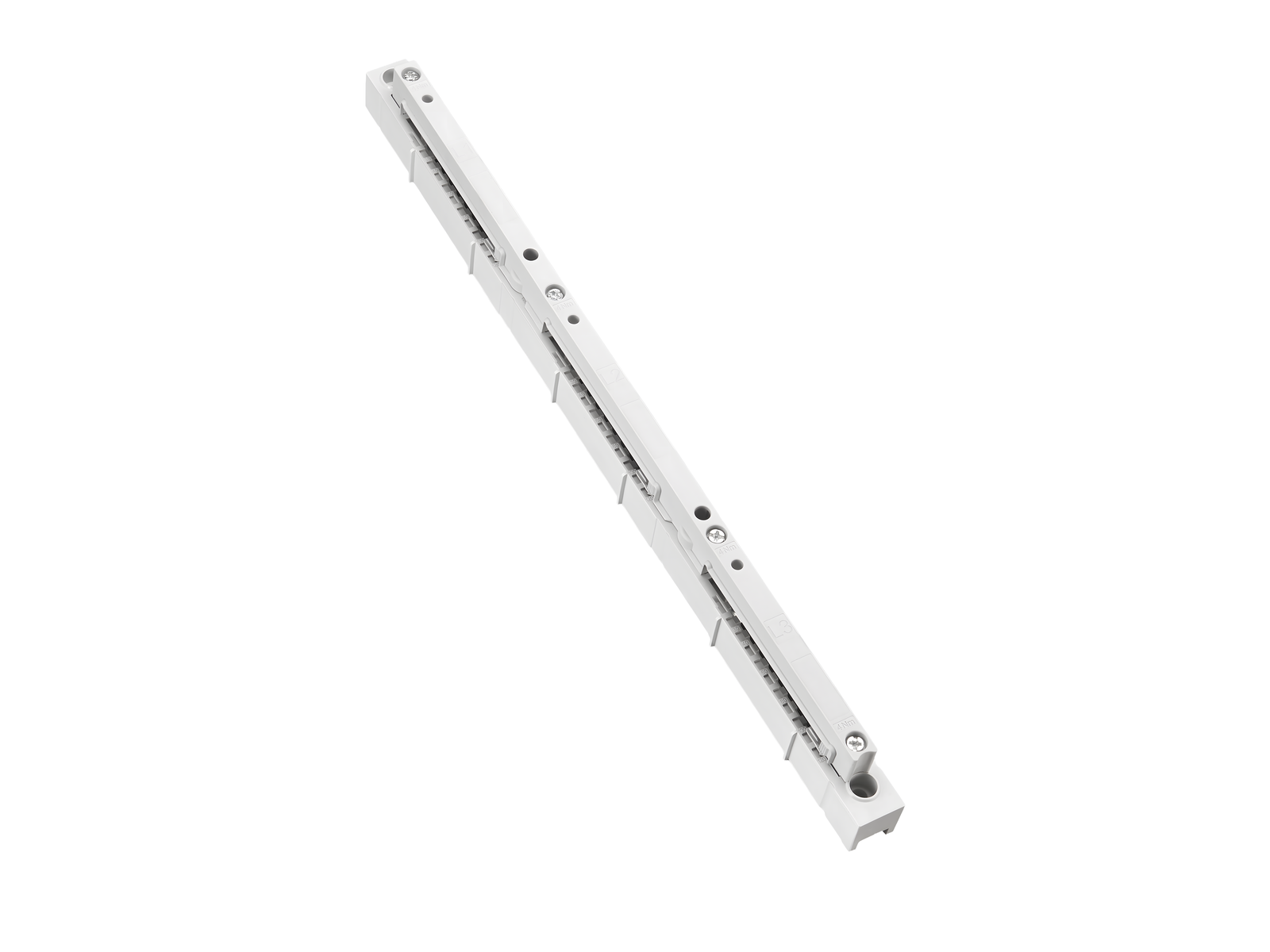

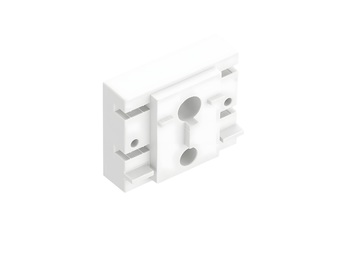

Supporto per barre (01430)

The picture may show a similar product.

Descrizione

Cod.art.: 01430 000A

Supporto per barre

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	06
sottogruppo prodotto	24

pz/ conf.	4
EAN	4021267014308

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: S185-A120

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	800 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

resistenza nom. alla corrente di picco I_pk max.:

106 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance)
go to calculation for 3-pole system (IEC)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	1000 V

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	30 x 583 x 59
peso:	50,0 kg/100
Poli:	3 poli
per barre:	30, 40, 60, 80, 100, 120 x 10

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Torque with 4Nm for screw M6 or M8 on mounting plate 3mm



for UL feeder circuits >250V
