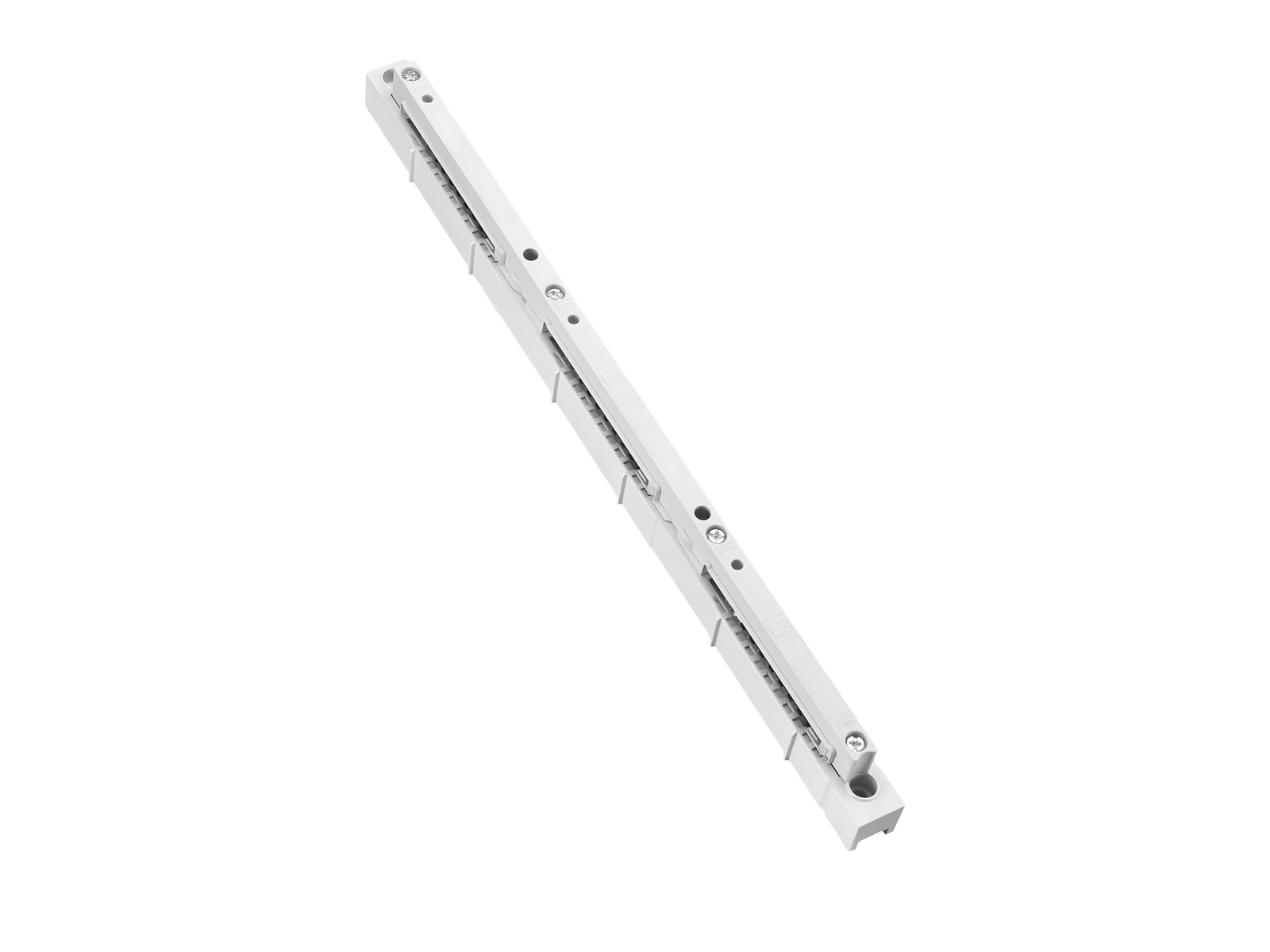

support de jeu de barres universel (01430)

The picture may show a similar product.

Description

Référence 01430000A

support de jeu de barres universel

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits 06
Sous-groupe 24
Dimensions de l'emballage 4
EAN 4021267014308
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

UL

for UL feeder circuits >250V

Type: S185-A120

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Tension assignée (IEC) CA: 800 V
rated frequency (IEC): 50 / 60 Hz
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 8 kV
rated peak withstand current  Ipk max.: 106 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CC: 1500 V
short-circuit capacity IEC / EN :
Ipk max. = 106 kA (busbars 120x10, 2 busbar supports in 550 mm distance)
go to calculation for 3-pole system (IEC)
Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
rated voltage (UL) DC: 1000 V
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Charactéristiques mécaniques
L x H x P: 30 x 583 x 59
Poids: 50,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

Torque with 4Nm for screw M6 or M8 on mounting plate 3mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Short-circuit data UL

| Short-circuit diagram IEC

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

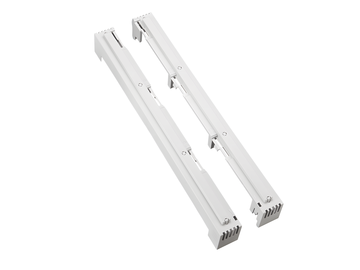

01431000A
cache d'extrémité pour support de jeu de barres 01430
kit pour un support de jeu de barres gauche et droit
Plus

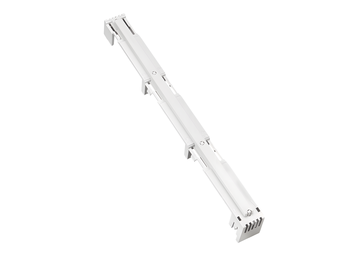

01432000A
cache central pour support de jeu de barres 01430
en cas d'utilisation du support de jeu de barres comme support central
Plus

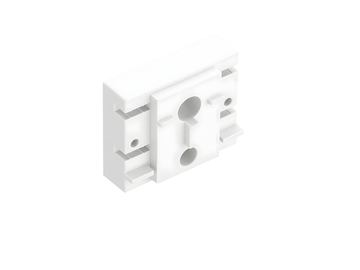

01421000A
entretoise
kit pour 01430
Plus

01420000A
séparation du système, arrière
kit pour support de jeu de barres 550 mm (centre à centre)
Plus

01436000A
séparation du système, arrière
kit pour support de jeu de barres 700 mm (centre à centre)
Plus
