32175 000AC

EQUES^®60Classic
母线转接器 160 A，4 极
with laminated copper (bottom), with UL approval
100 x 260
相间距 25 mm
N 在左侧
下端连接至系统
适用于: ABB T1, XT1 / Schneider Electric NSXm160 / Siemens 3VA10, 3VA11
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

32642 000

EQUES^®60Classic
母线转接器 250 A，4 极
140 x 251
N 在左侧
上端或下端连接至系统
适用于: Schneider Electric NSX100, NSX160, NSX250
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

32112 000AC

EQUES^®60Classic
母线转接器 400 A，4 极
with laminated copper (bottom)
140 x 300
phase distance 44 - 48 mm
N 在左侧
下端连接至系统
适用于: Schneider Electric NSX 400
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
短期内将供货
更多

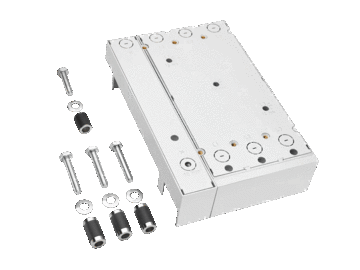

32643 000

EQUES^®60Classic
母线转接器 520 A，4 极
185 x 284
N 在左侧
上端或下端连接至系统
适用于: Schneider Electric NSX400, NSX630
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

32116 000AC

EQUES^®60Classic
母线转接器 630 A，4 极
with laminated copper (bottom)
184 x 300
相间距 44 - 48 mm
N 在左侧
下端连接至系统
适用于: ABB T5, XT5 / Eaton NZM3 / Schneider Electric NSX630 / Siemens 3VA23, 3VA24
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
新型
更多
