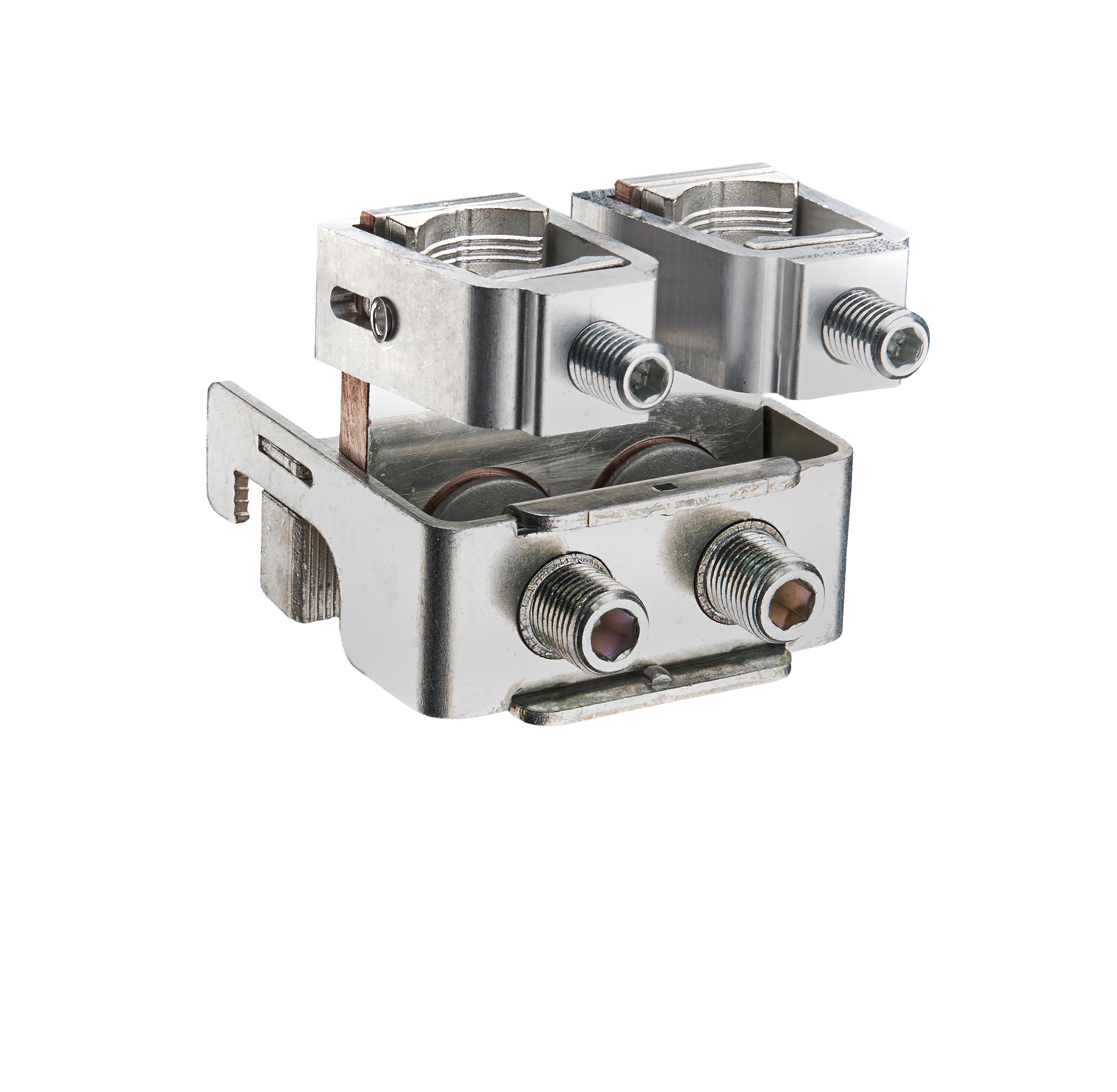

módulo de conexão (01441000A)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01441 000A

CRITO 185Power

módulo de conexão

para conexão de cabo direta, com 2 prensa-cabos 300 mm²

sem cobertura

Conexão superior ou inferior

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto	07
Subgroup	54

Unidade por pacote	1
EAN	4021267014414

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: CR185-A2x300

EAC Type: TE-X

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	1000 A
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:	75.5 kA
Corrente nominal admissível de curta duração I_cw (0,5 s) max.:	35.4 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 18,8 W.

(A dissipação de energia em sua carga máxima seria 29,4 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	840 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz
tensão nominal (UL) DC:	1000 V

SCCR unprotected max.:	35 kA
	3 cycles (without OPD) @ 1000 V AC

Dados mecânicos
L x A x P:	98 x 88 x 100
Peso:	133,0 kg/100
Polaridade:	1 polo
para barramentos:	30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

pontos terminais
min. cross-section:	120 mm²
max. cross-section:	300 mm²

Material properties
halogen-free:	Yes

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.



for UL feeder circuits >250V

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

covers

01437 000A
tampa da cobertura incl. cobertura de proteção contra toque traseira
para módulos de conexão 185Power
para uso em conjunto com módulos de proteção contra toque acidental CrossLink 185
