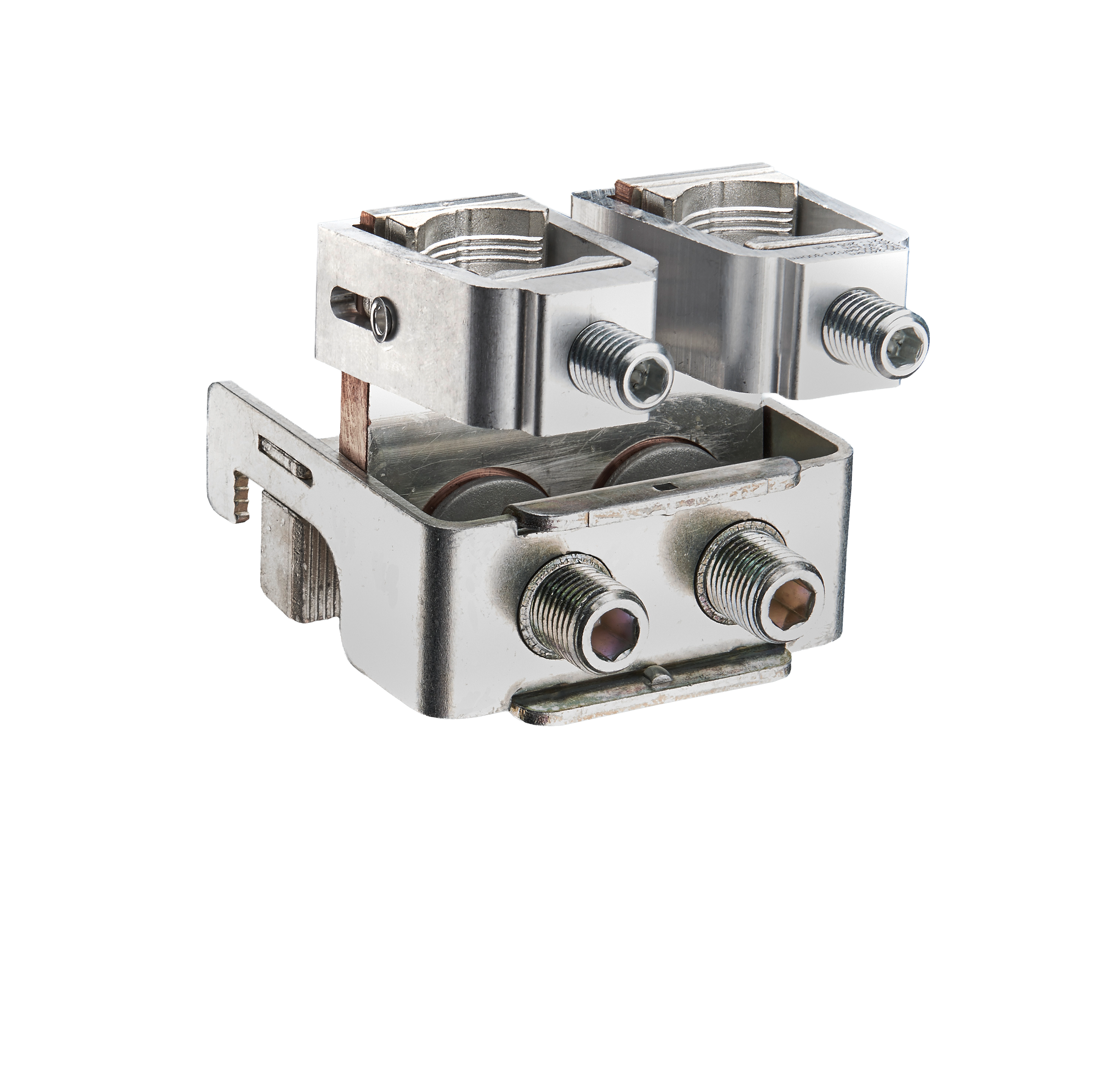

modulo 1p di connessione (01441)

The picture may show a similar product.

Descrizione

Cod.art.: 01441000A

CRITO^®185Power

modulo 1p di connessione

per cavi senza capocorda, con 2 morsetti a gabbia 300 mm²

senza copertura

connessione cavi in alto o basso

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	07
sottogruppo prodotto	54

pz/ conf.	1
EAN	4021267014414

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CR185-A2x300

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	1000 A
tensione nominale (IEC) AC:	690 V

resistenza nom. alla corrente di picco I_pk max.:	75.5 kA
corrente nom. di breve durata I_cw (0,5 s) max.:	35.4 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	840 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	1000 V

SCCR unprotected max.:	35 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	98 x 88 x 100
peso:	133,0 kg/100
Poli:	1 polo
per barre:	30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

Connessioni
min. cross-section:	120 mm²
max. cross-section:	300 mm²

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

01437000A
calotta di copertura, incl. protezione posteriore
per moduli di connessione 185Power
per sistema con coperture CrossLink®
Di Più
