Selezione prodotto

for UL feeder circuits >250V

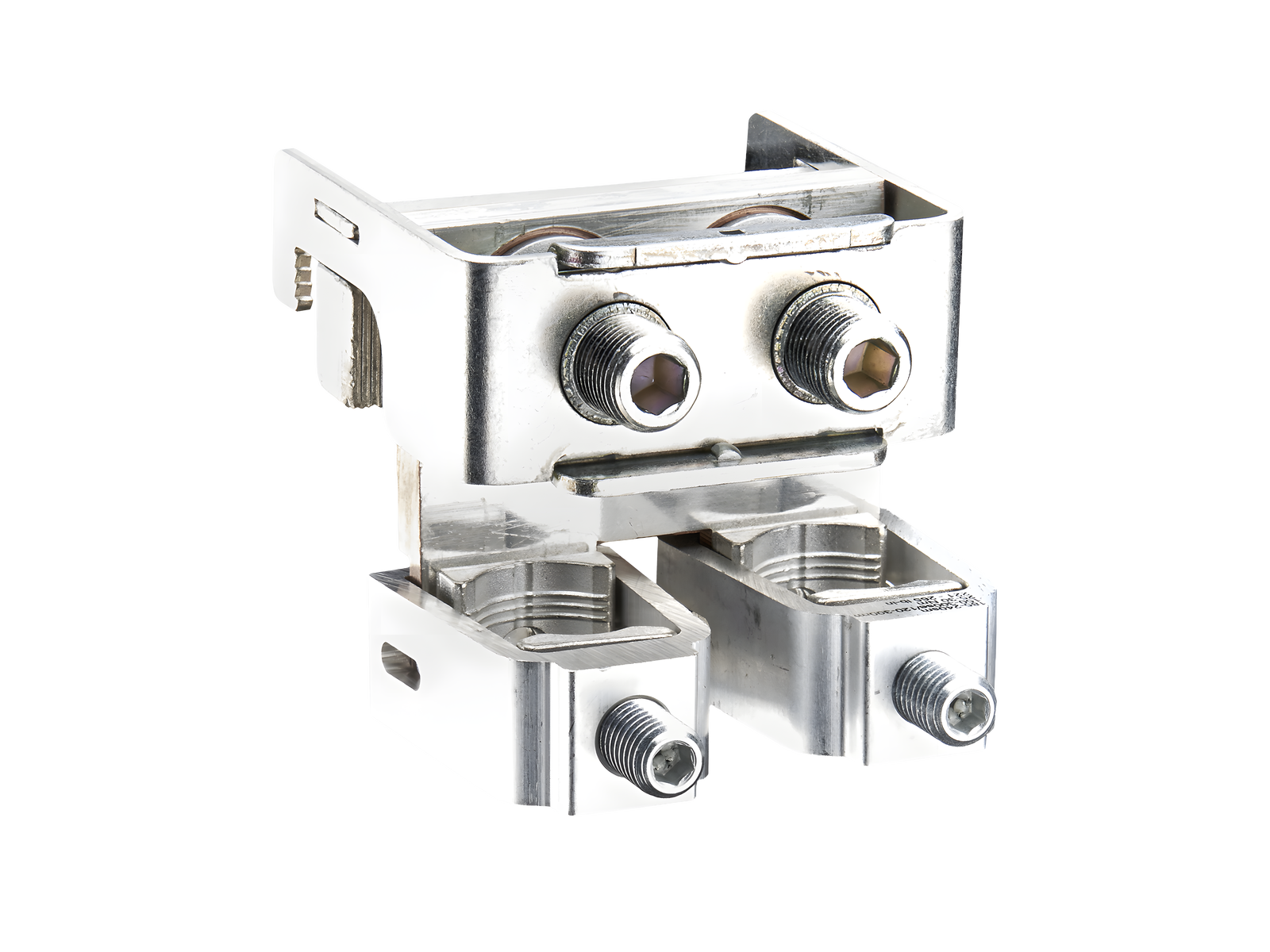

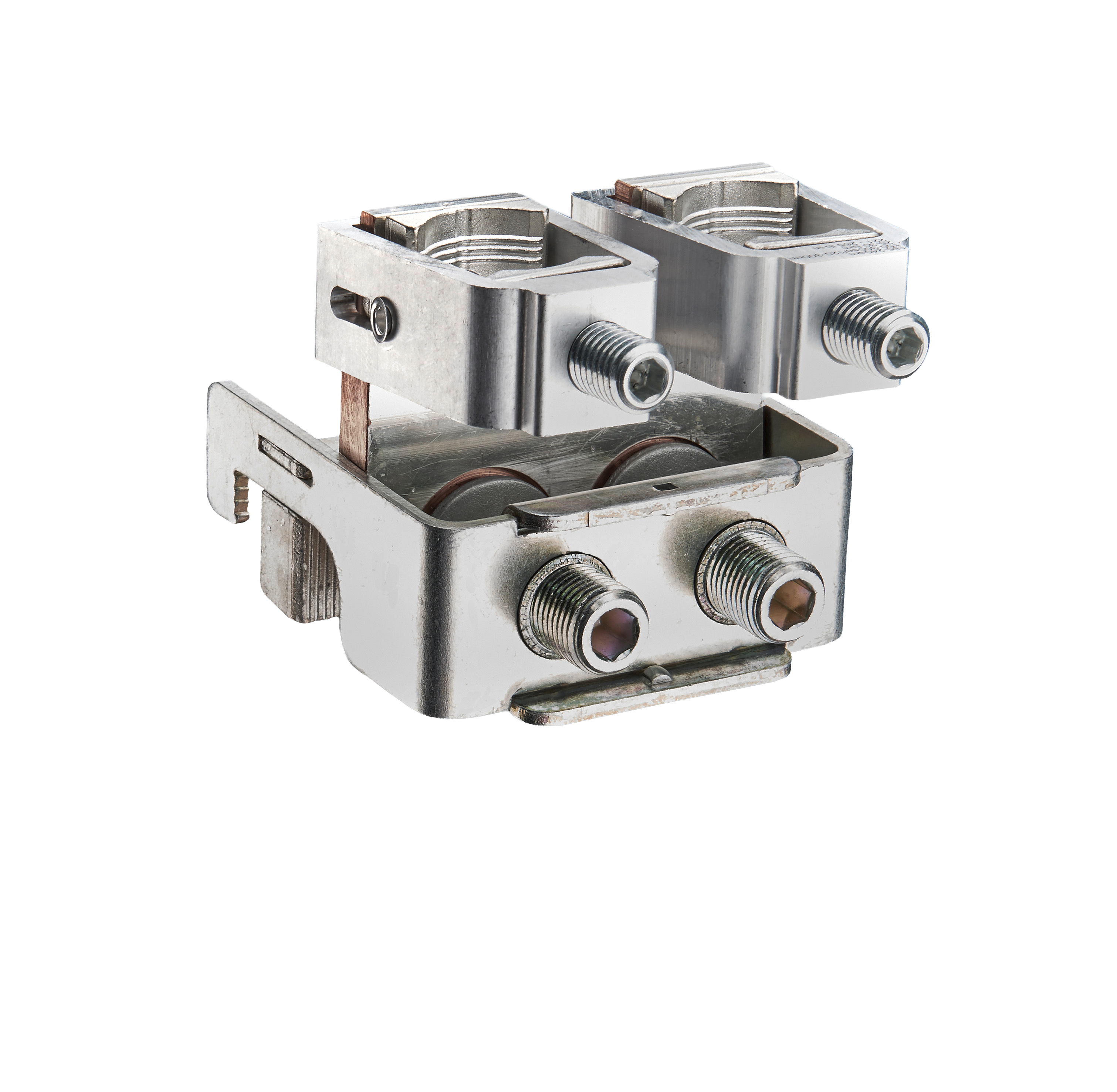

modulo 1p di connessione (01441000A)

The picture may show a similar product.

Descrizione

Cod.art.: 01441 000A

CRITO 185Power

modulo 1p di connessione

per cavi senza capocorda, con 2 morsetti a gabbia 300 mm²

senza copertura

connessione cavi in alto o basso

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto 07
sottogruppo prodotto 54
pz/ conf. 1
EAN 4021267014414
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

UL

for UL feeder circuits >250V

type no.: CR185-A2x300

EAC Type: TE-X

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 1000 A
tensione nominale (IEC) AC: 690 V
resistenza nom. alla corrente di picco Ipk max.: 75.5 kA
corrente nom. di breve durata Icw (0,5 s) max.: 35.4 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 18,8 W.

(The power dissipation at full load would be 29,4 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
Details UL
Norme
UL 508
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 840 A
tensione nominale (UL) AC: 1000 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 1000 V
SCCR unprotected max.: 35 kA
3 cycles (without OPD) @ 1000 V AC
Valori meccanici
L x A x P: 98 x 88 x 100
peso: 133,0 kg/100
Poli: 1 polo
per barre: 30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

Connessioni
min. cross-section: 120 mm²
max. cross-section: 300 mm²
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

covers

01437 000A
calotta di copertura, incl. protezione posteriore
per moduli di connessione 185Power
per sistema con coperture CrossLink
