Popis

Part No.: 01441 000A

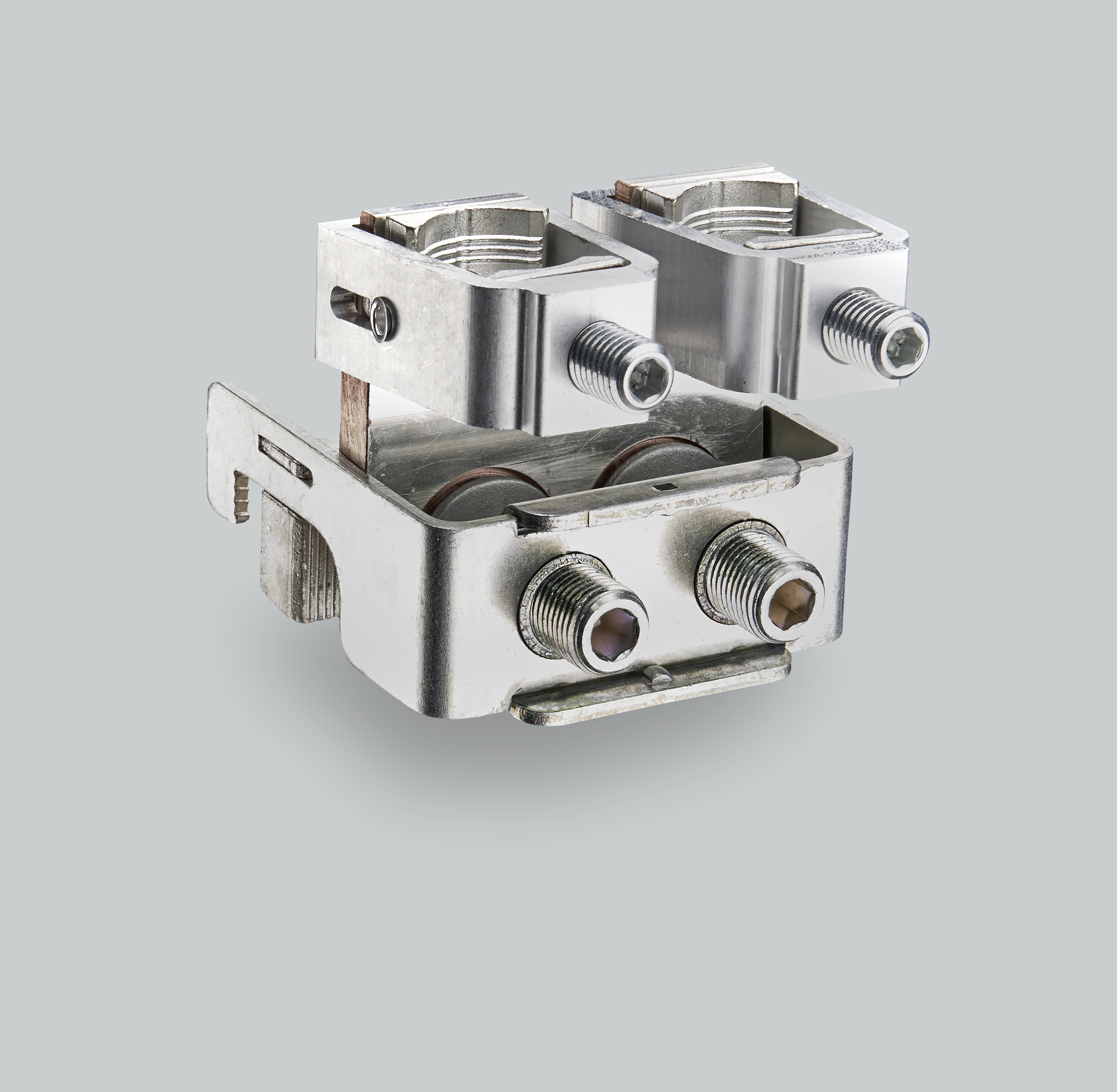

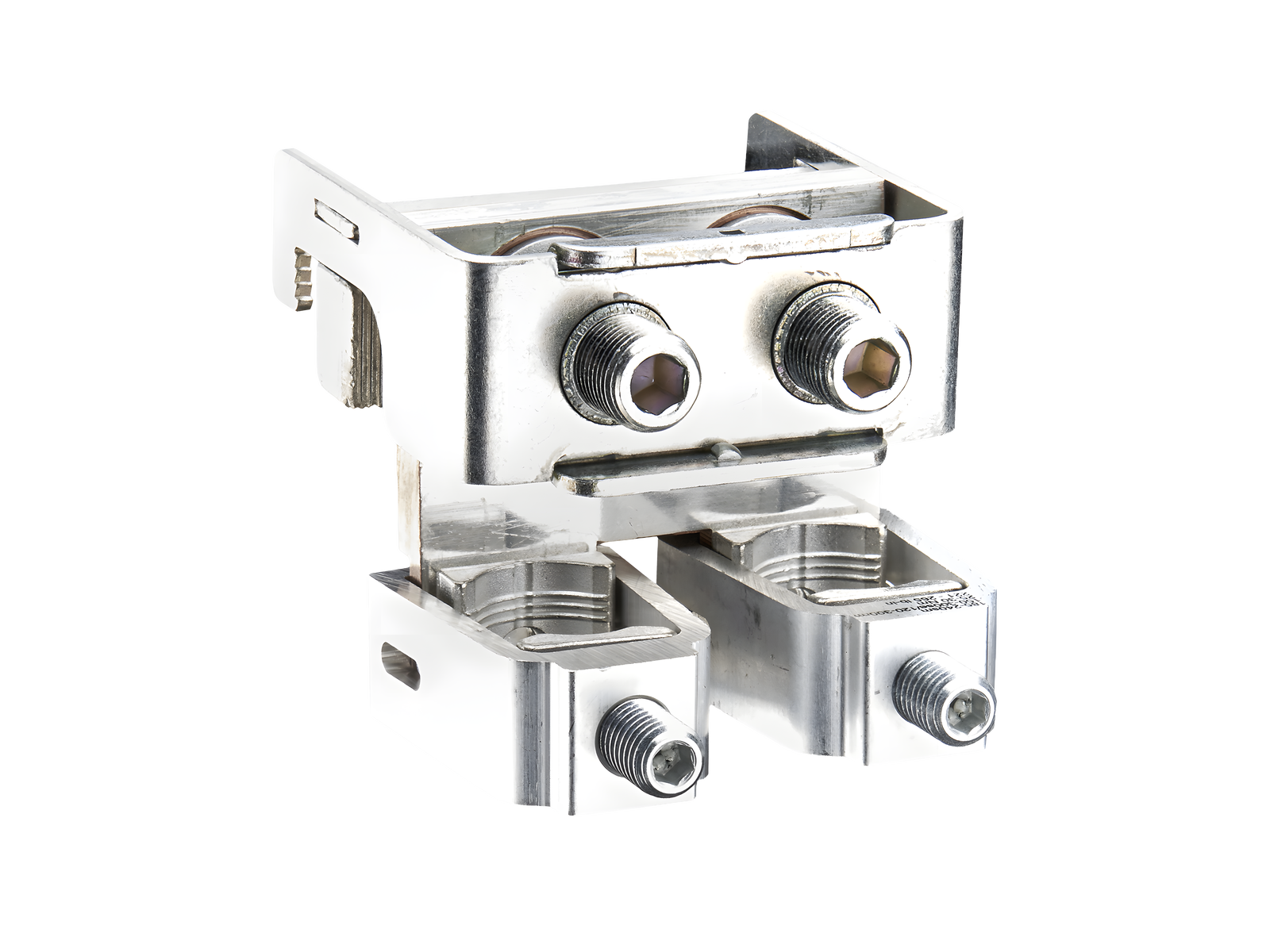

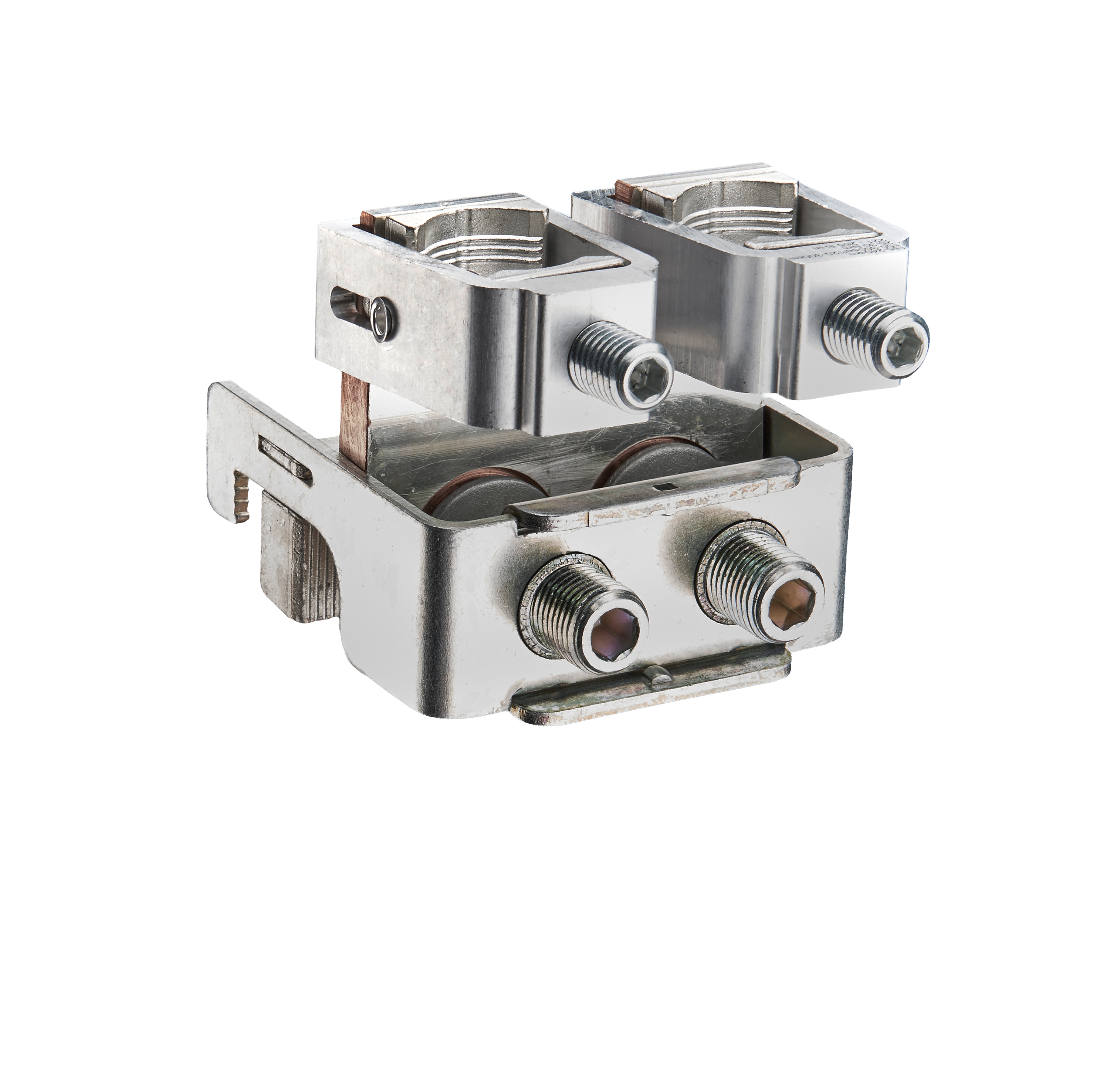

CRITO 185Power

přípojovací modul

pro přímý kabelový přívod, 2 rámové svorky 300 mm²

bez krytu

připojení shora nebo zdola

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktová skupina 07
Podskupina 54
velikost balení 1
EAN 4021267014414
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Schválení dle norem

UL

for UL feeder circuits >250V

typové číslo: CR185-A2x300

EAC Type: TE-X

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrické údaje IEC
Jmenovitý proud (IEC): 1000 A
jmenovité napětí (IEC) AC: 690 V
jmenovitá proudová špičková výdrž Ipk max.: 75.5 kA
jmenovitá krátkodobá výdrž proudu I cw (0,5 s) max.: 35.4 kA
Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1500 V
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 840 A
jmenovité napětí (UL) AC: 1000 V
jmenovitá frekvence (UL): 50 / 60 Hz
jmenovité napětí (UL) DC: 1000 V
SCCR unprotected max.: 35 kA
3 cycles (without OPD) @ 1000 V AC
Mechanické údaje
Š x V x H: 98 x 88 x 100
hmotnost: 133,0 kg/100
póly: 1-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

Terminal points
min. cross-section: 120 mm²
max. cross-section: 300 mm²
Vlastnosti materiálu
halogen-free: Yes

Application notes

The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

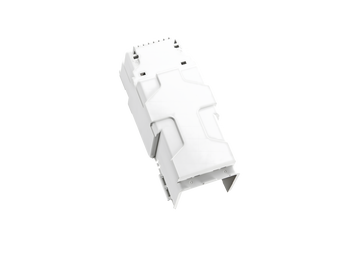

covers

01437 000A
kryt vč. zadní ochrany proti nebezpečnému dotyku
pro připojovací moduly 185Power
pro použití s CrossLink®185 a systému přípojnic s ochranou proti dotyku
Více

https://pim.woehner.de/CS/DE/1000159739
