bornier de raccordement (01441)

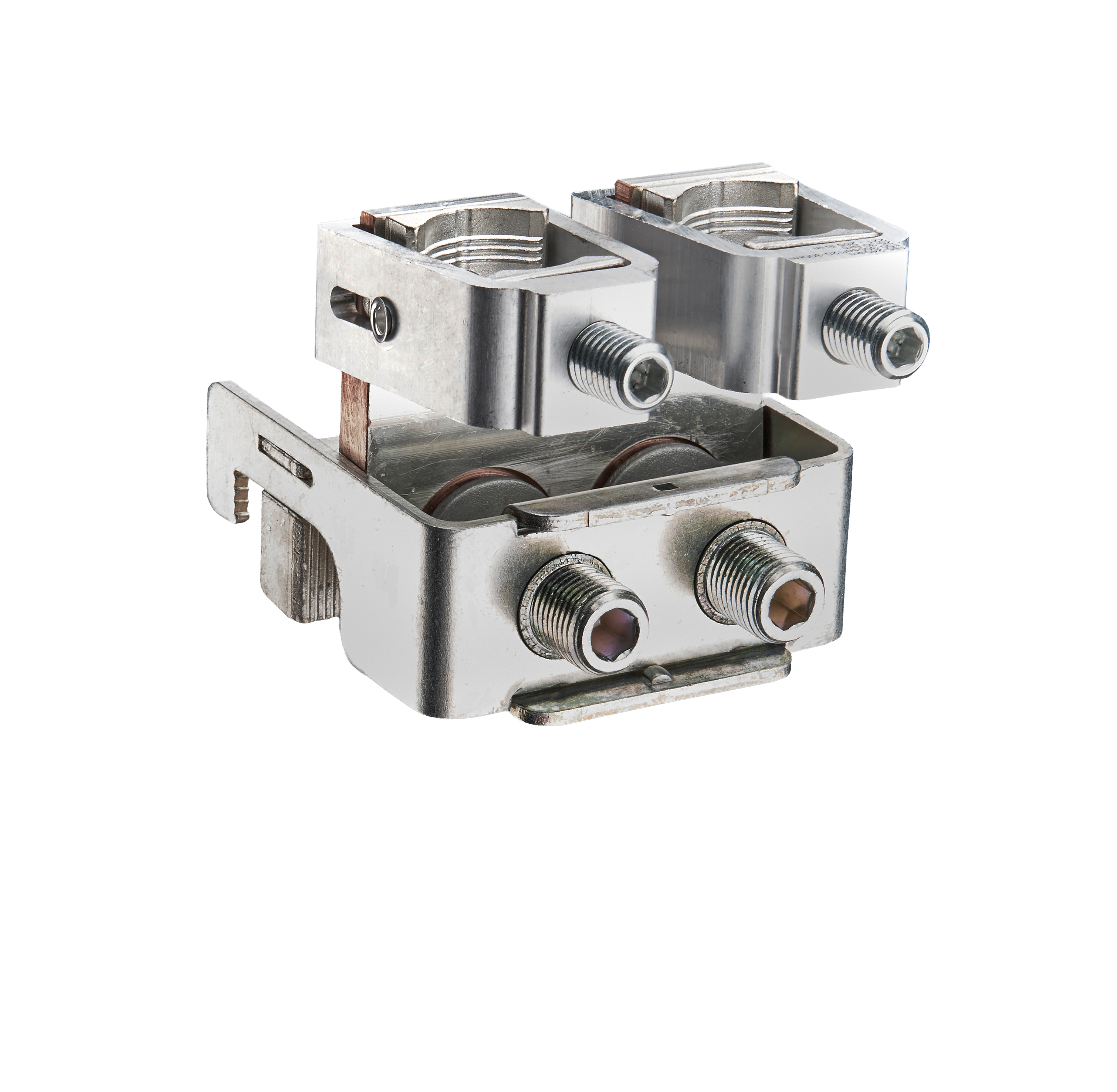

The picture may show a similar product.

Description

Référence 01441000A

CRITO^®185Power

bornier de raccordement

pour raccordement direct du câble, avec 2 bornes à cage 300 mm²

sans cache

raccordement par le haut ou par le bas

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits	07
Sous-groupe	54

Dimensions de l'emballage	1
EAN	4021267014414

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

for UL feeder circuits >250V

Type: CR185-A2x300

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	1000 A
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:	75.5 kA
rated short-time withstand current I_cw (0.5 s) max.:	35.4 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	840 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz
rated voltage (UL) DC:	1000 V

SCCR unprotected max.:	35 kA
	3 cycles (without OPD) @ 1000 V AC

Charactéristiques mécaniques
L x H x P:	98 x 88 x 100
Poids:	133,0 kg/100
Pôles:	1 pôle
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

Points de raccordement
min. cross-section:	120 mm²
max. cross-section:	300 mm²

Application notes

Les performances d'isolation de l'article dépendent des conditions d'installation.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

01437000A
capot avec cache de protection arrière
pour modules de connexion 185Power
à utiliser avec cache contre les contacts accidentels CrossLink®185
Plus
