Seleção de produtos

for UL feeder circuits >250V

módulo de conexão

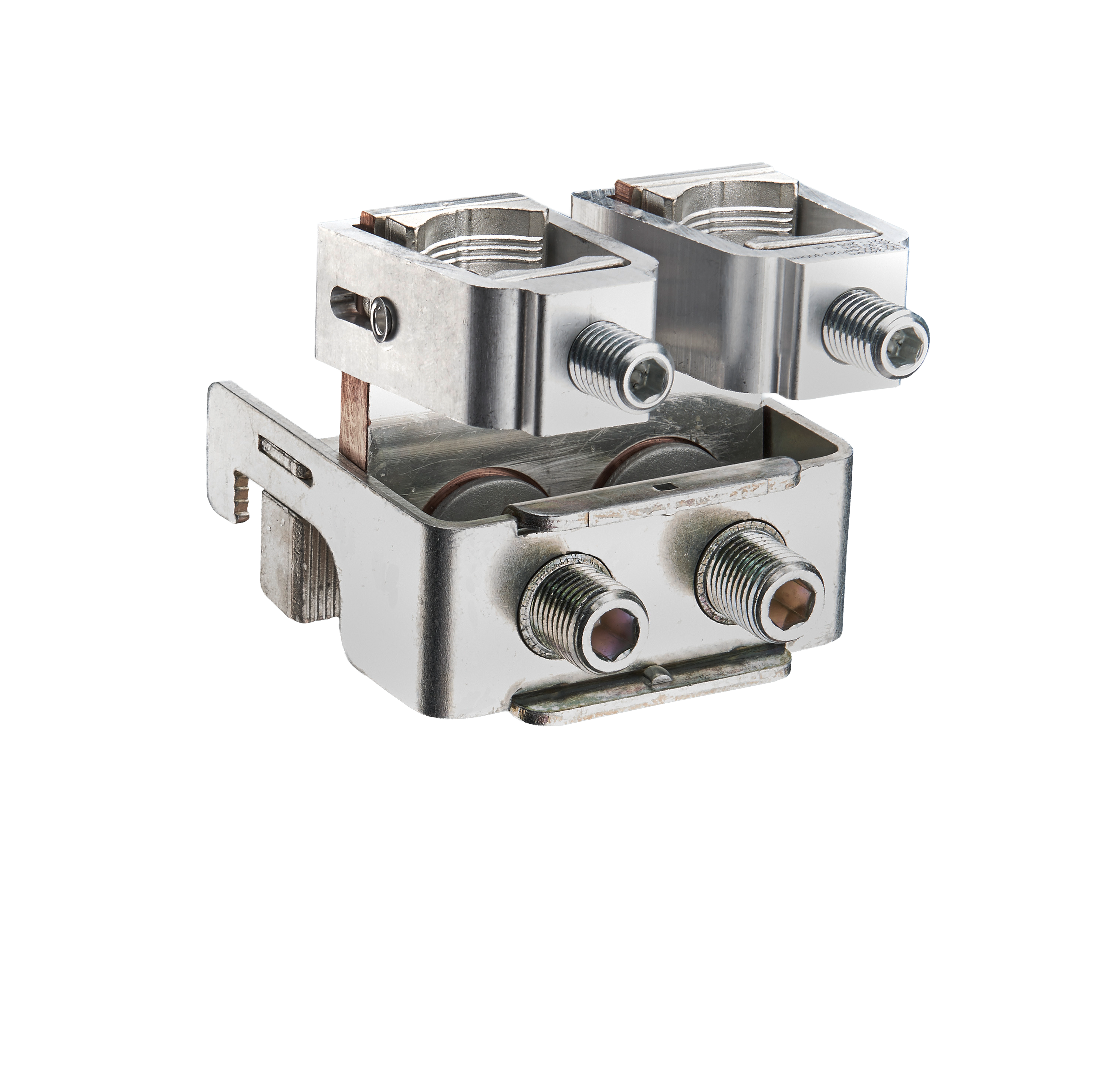

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01441 000A

CRITO 185Power

módulo de conexão

para conexão de cabo direta, com 2 prensa-cabos 300 mm²

sem cobertura

Conexão superior ou inferior

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto 07
Subgroup 54
Unidade por pacote 1
EAN 4021267014414
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CR185-A2x300

EAC Type: TE-X

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 1000 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 75.5 kA
Corrente nominal admissível de curta duração Icw (0,5 s) max.: 35.4 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 840 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 1000 V
SCCR unprotected max.: 35 kA
3 cycles (without OPD) @ 1000 V AC
Dados mecânicos
L x A x P: 98 x 88 x 100
Peso: 133,0 kg/100
Polaridade: 1 polo
para barramentos: 30, 40, 60, 80, 100, 120 x 10

with 2 box terminals for direct connection of cables
round stranded from 120 to 300mm²
sector stranded from 150 to 300mm²

pontos terminais
min. cross-section: 120 mm²
max. cross-section: 300 mm²
Material properties
halogen-free: Yes

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - GAEB90 (in German) (*.d81)
