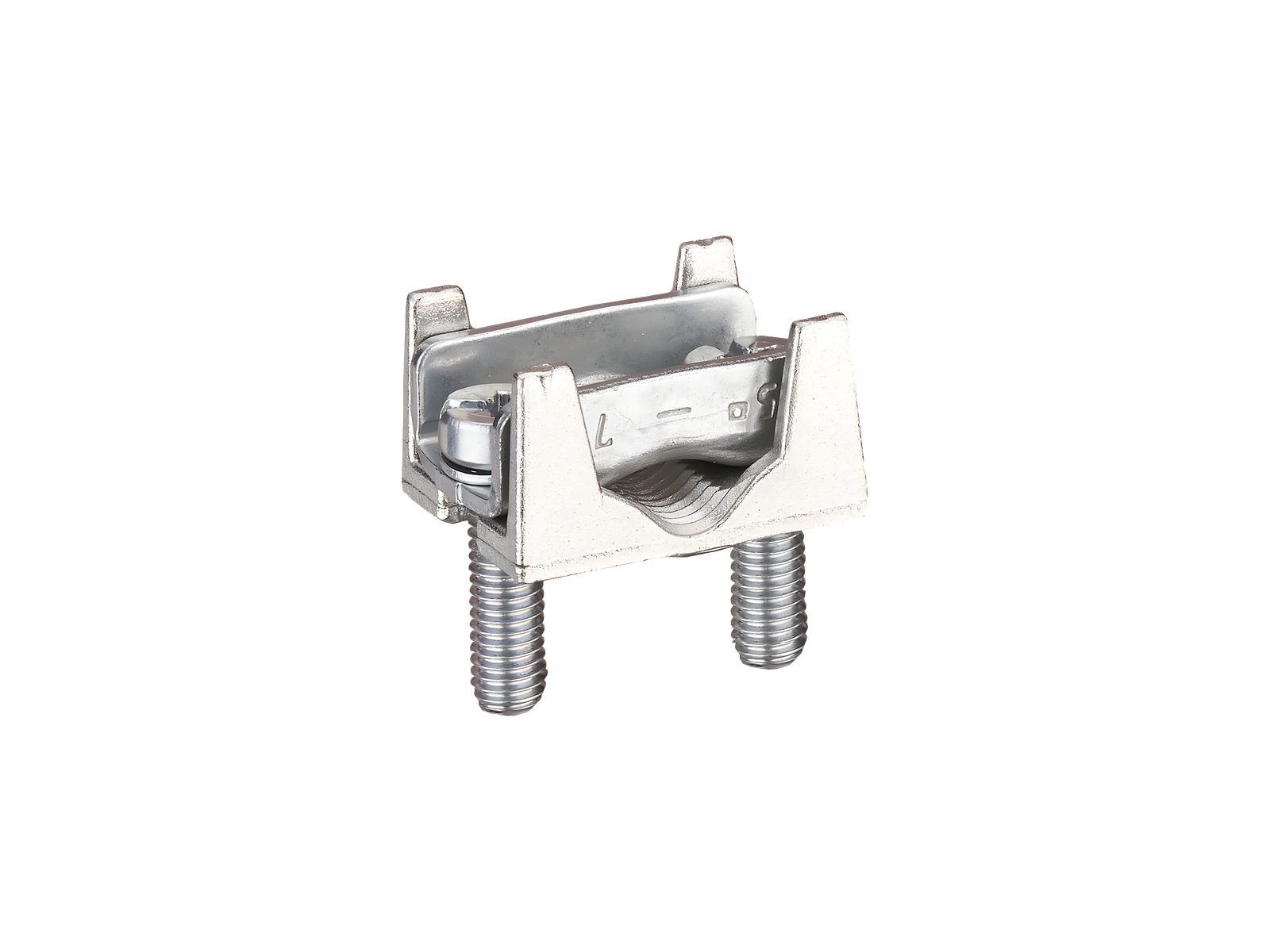

borne à prisme (33734)

The picture may show a similar product.

Description

Référence 33734 000A

borne à prisme

pour Cu 10 - 95 mm²

taille 00

Système

185Power

Groupe de produits 12
Sous-groupe 70
Dimensions de l'emballage 3
EAN 4021267337346
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Charactéristiques mécaniques
Poids: 3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Points de raccordement
Not suitable for aluminium cables !
Charactéristiques des matériaux
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33720 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33700 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33724 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33715 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version haute avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33704 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33719 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
version plate avec vis M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33617 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33611 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
liaison vissée
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33626 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33622 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33625 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33624 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33621 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33627 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
version haute, départs en haut, liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33623 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
liaison vissée, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
stock sale
Plus

33612 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33616 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le haut M8
connecteur CrossLink
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33610 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33615 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
liaison vissée
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33614 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version haute, connexion par le bas M8
connecteur CrossLink
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33620 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le bas M8
connecteur CrossLink, avec surveillance fusible
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Plus

33613 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 00
version plate, connexion par le haut M8
liaison vissée
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

33705 000A
QUADRON 185Power
réglette porte-fusible NH 160 A
Taille 00, forme ouverte
vis M8, version plate
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

37700 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
version haute avec vis M8
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus

33589 000A
QUADRON 185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, à commutation tripolaire
high version with screw M8
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Nouveau
Plus
