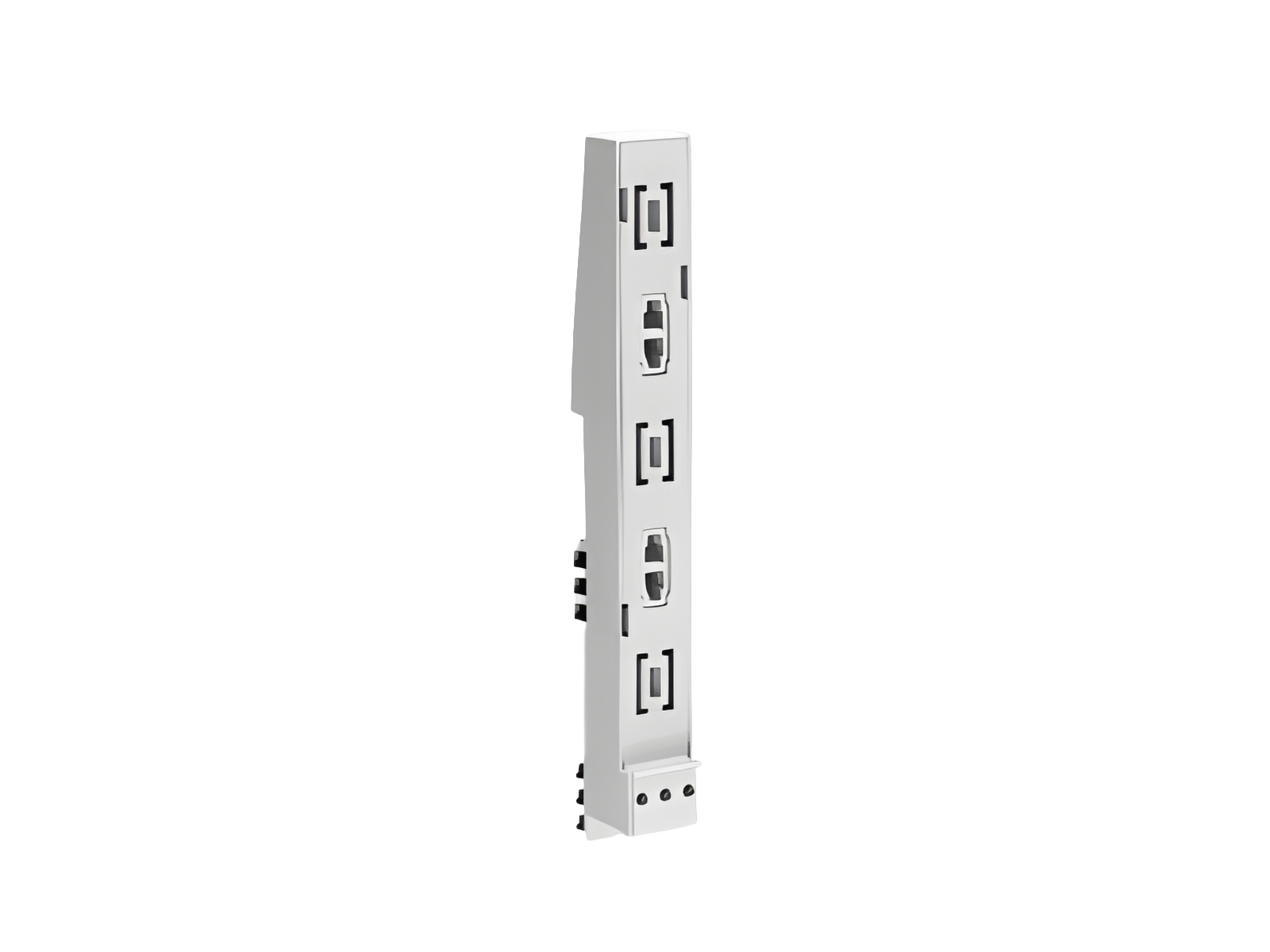

转接器，适用于 MOTUS®Panel (36112)

The picture may show a similar product.

说明

订货号 36112 000B

转接器，适用于 MOTUS®Panel

for mounting rail

系统

Panel

产品组 05

分组

 58
包装件数 1
EAN 4021267361129
ETIM 5.0 EC002615
ETIM 5.0 EC002615

认证

标准

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

认证许可

UL , Atex

for UL feeder circuits >250V

型号: MCC-PA

UL 文件: E360470, UL 类别 (适用美国) : NLDX https://www.ul.com

UL 文件: E360470, UL 类别 (适用加拿大) : NLDX7 https://www.ul.com

CCC 认证: 无需强制认证

Type-Examination Certificate: PTB13AT3001

产品信息

Details IEC
标准
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
端部供电（IEC）: 25 A
额定电压（IEC）AC: 690 V

功率输出:

The power dissipation at a typical load of 80 % results to 0.3 W.

(The power dissipation at full load would be 0.5 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 725 V
Details UL
标准
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 20 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
机械数值
宽 x 高 x 厚: 22.5 x 185 x 33
重量: 12.8 kg/100
极数: 3 极
Mounting: for mounting rail
原材料性能
halogen-free: Yes

Application notes

由主产品决定

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

spare parts

36904 000
附件，适用于 MOTUS®
连接插头，带连接导线，4 件
更多

Usage

36255 000A
MOTUS®C14 Panel Connect Plus
混合型电机启动器，3 极或 1 极分断
0.1 - 2.6 A  直接和反向起动器
with IO-Link interface, with display
for mounting rail
更多

36259 000A
MOTUS®C14 Panel Connect Plus
混合型电机启动器，3 极或 1 极分断
0.1 - 6.6 A  直接和反向起动器
with IO-Link interface, with display
for mounting rail
更多

36106 000B
MOTUS®Panel
交流半导体电动机起动器
1.5 - 9 A 直接和反向启动器
for mounting rail
更多

36123 000A
MOTUS®Panel
混合式电动机起动器，3 极
0.18 - 3 A 直接和反向起动器
带 IO-Link
for mounting rail
停产产品
更多

36126 000A
MOTUS®Panel
混合式电动机起动器，3 极
1.5 - 9 A 直接和反向起动器
带 IO-Link
for mounting rail
停产产品
更多

36103 000B
MOTUS®Panel
交流半导体电动机起动器
0.18 - 2.4 A 直接和反向起动器
for mounting rail
更多

36100 000B
MOTUS®Panel
交流半导体电动机起动器
0.075 - 0.6 A 直接和反向起动器
for mounting rail
更多
