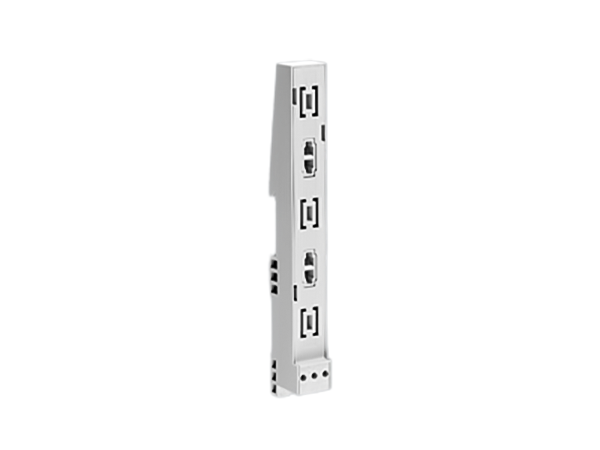

spare part adapter 25 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 36112 000B

spare part adapter 25 A

adaptér pro MOTUS Panel

for mounting rail

System

Panel

Produktová skupina 05
Podskupina 58
velikost balení 1
EAN 4021267361129
ECLASS 14.0 27370304
ETIM 5.0 EC002615
ETIM 8.0 EC002615
ETIM 10.0 EC002615

Schválení dle norem

Standardy

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Schválení dle norem

UL , Atex

for UL feeder circuits >250V

typové číslo: MCC-PA

EAC Type: EQ

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Type-Examination Certificate: PTB13AT3001

Produktová data

Detaily IEC
Standardy
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Elektrické údaje IEC
Jmenovitý proud (IEC): 25 A
jmenovité napětí (IEC) AC: 690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 725 V
Detaily UL
Standardy
UL 60947-1
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 20 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Mechanické údaje
Š x V x H: 22.5 x 185 x 33
hmotnost: 12,8 kg/100
póly: 3-pólový
Mounting: for mounting rail
Vlastnosti materiálu
halogen-free: Yes

Application notes

determined by main product

for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

spare parts

36904 000
náhradní díl pro MOTUS
přípojný konektor s kabelovou přípojkou, 4 účastníci
Více

Usage

36255 000A
MOTUS C14 Panel Connect Plus
hybridní přímý motorový spouštěč, 3-pólové nebo 1-pólové spínaní
0,1 - 2,6 A přímý a reverzní spouštěč
s rozhraním IO-Link, s displejem
for mounting rail
Více

36259 000A
MOTUS C14 Panel Connect Plus
hybridní přímý motorový spouštěč, 3-pólové nebo 1-pólové spínaní
0,1 - 6,6 A přímý a reverzní spouštěč
s rozhraním IO-Link, s displejem
for mounting rail
Více

36106 000B
MOTUS Panel
Hybridní motorový spouštěč, 3-pólový
1,5 - 6,5 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 1,5 - 9,0 A
for mounting rail
Více

36123 000A
MOTUS Panel
Hybridní motorový spouštěč, 3-pólový
0,18 - 3,0 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 0,18 - 3,0 A
s rozhraním IO-Link
for mounting rail
phase-out product
Více

36126 000A
MOTUS Panel
Hybridní motorový spouštěč, 3-pólový
1,5 - 7,0 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 1,5 - 9,0 A
s rozhraním IO-Link
for mounting rail
phase-out product
Více

36103 000B
MOTUS Panel
Hybridní motorový spouštěč, 3-pólový
0,18 - 2,4 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 0,18 - 2,4 A
for mounting rail
Více

36100 000B
MOTUS Panel
Hybridní motorový spouštěč, 3-pólový
0,075 - 0,6 A přímý a reverzní spouštěč/ spínač pro odporové zátěže 0,075 - 0,6 A
for mounting rail
Více
