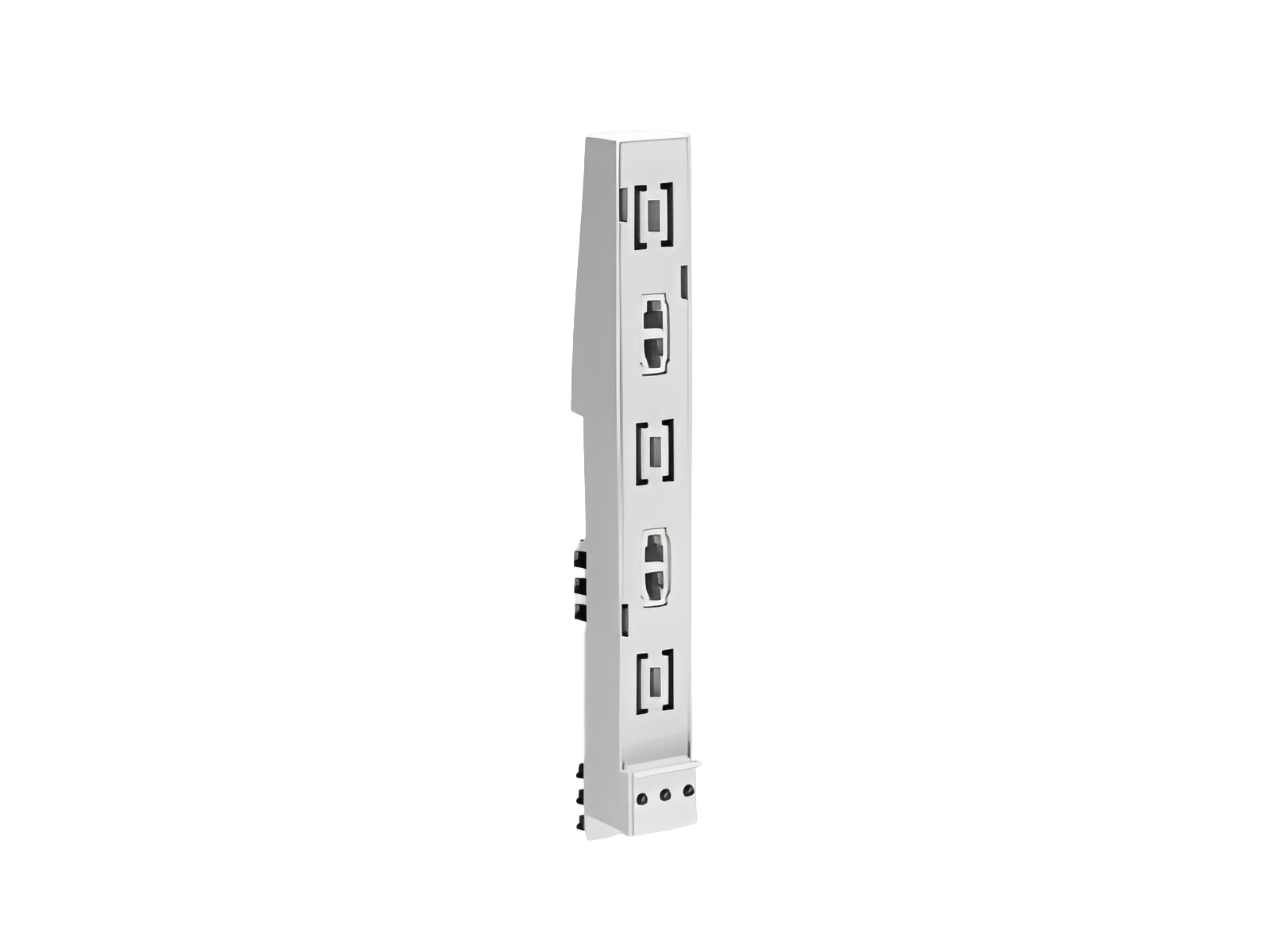

Ricambio per MOTUS®Panel (36112)

The picture may show a similar product.

Descrizione

Cod.art.: 36112000B

Ricambio per MOTUS®Panel

adattatore per MOTUS®Panel

für DIN Tragschiene

Montaggio

DIN rail

gruppo di prodotto	05
sottogruppo prodotto	58

pz/ conf.	1
EAN	4021267361129

pagina catalogo

2020 : 6.1

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC002615
ETIM 5.0	EC002615

Certificazioni

Norme

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Omologazioni

UL , EAC , Atex

for UL feeder circuits >250V

type no.: MCC-PA

EAC Type: EQ

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Omologazione CCC : no certification required

Type-Examination Certificate: PTB13AT3001

Dati tecnici

Details IEC
Norme
EN 60947-1:2015 EN 60947-4-2:2012 EN 61439-1:2012 EN 50581:2012 EN ISO 13849-1:2015

Electrical data IEC
corrente nominale (IEC):	25 A
tensione nominale (IEC) AC:	690 V

short-circuit withstandability:

determined by main product

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:

725 V

Details UL
Norme
UL 60947-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	20 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	6 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 kA
	with JDDZ fuse Class CC 20 A / 600 V AC

Valori meccanici
L x A x P:	22.5 x 185 x 33
peso:	12,8 kg/100
Poli:	3 poli
Mounting:	für DIN Tragschiene

Links

Article master data, overviews and prices

Addizionali metalli

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
