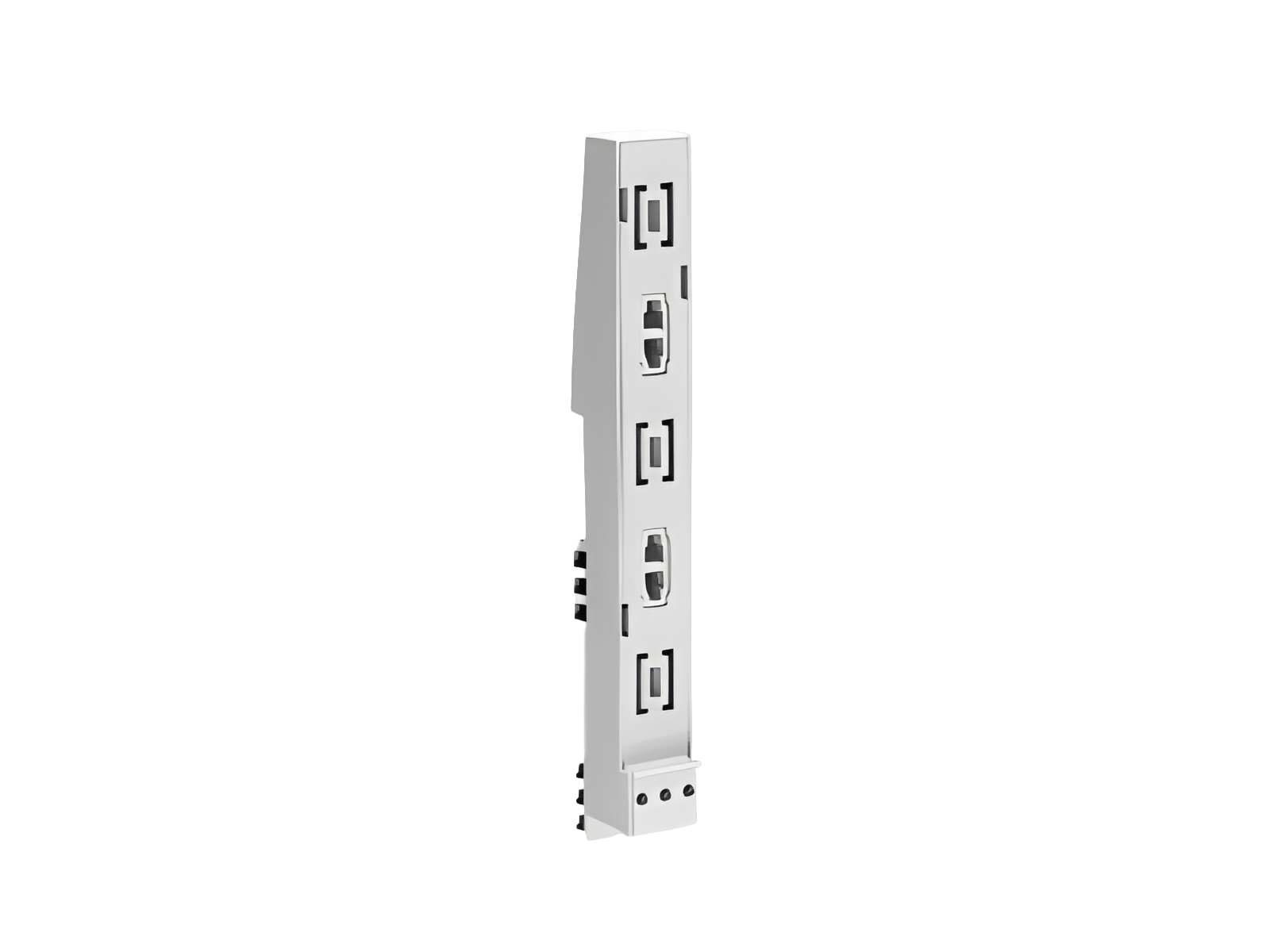

adaptateur pour MOTUS®Panel (36112)

The picture may show a similar product.

Description

Référence 36112 000B

adaptateur pour MOTUS®Panel

for mounting rail

Système

Panel

Groupe de produits 05
Sous-groupe 58
Dimensions de l'emballage 1
EAN 4021267361129
ETIM 5.0 EC002615
ETIM 8.0 EC002615

Homologations

Normes

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approbations

UL , Atex

for UL feeder circuits >250V

Type: MCC-PA

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Homologation CCC: no certification required

Type-Examination Certificate: PTB13AT3001

Données techniques

Details IEC
Normes
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
Courant assigné (IEC): 25 A
Tension assignée (IEC) CA: 690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 725 V
Details UL
Normes
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 20 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Charactéristiques mécaniques
L x H x P: 22.5 x 185 x 33
Poids: 12,8 kg/100
Pôles: 3 pôles
Mounting: for mounting rail
Charactéristiques des matériaux
halogen-free: Yes

Application notes

determined by main product

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

spare parts

36904 000
pièce détachée pour MOTUS®
nappe d'alimentation avec connexion par câble, 4 unités
Plus

Usage

36255 000A
MOTUS®C14 Panel Connect Plus
démarreur moteur electronique, commutable en tripolaire ou 1 pôle
démareur direct inverse de 0,1 - 2,6 A
avec interface IO-Link et écran
for mounting rail
Plus

36259 000A
MOTUS®C14 Panel Connect Plus
démarreur moteur electronique, commutable en tripolaire ou 1 pôle
démareur direct inverse de 0,1 - 6,6 A
avec interface IO-Link et écran
for mounting rail
Plus

36106 000B
MOTUS®Panel
démarreur moteur hybride 3 pôles
démareur direct inverse de 1,5 - 6,5 A / contacteur de charge résistive de 1,5 - 9 A
for mounting rail
Plus

36123 000A
MOTUS®Panel
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,18 - 3 A / contacteur de charge résistive de 0,18 - 3 A
avec module IO-Link et technologie CrossLink®
for mounting rail
Produit en fin de vie
Plus

36126 000A
MOTUS®Panel
démarreur moteur hybride 3 pôles
démareur direct inverse de 1,5 - 7,0 A / contacteur de charge résistive de 1,5 - 9,0 A
avec module IO-Link et technologie CrossLink®
for mounting rail
Produit en fin de vie
Plus

36103 000B
MOTUS®Panel
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,18 - 2,4 A / contacteur de charge résistive de 0,18 - 2,4 A
for mounting rail
Plus

36100 000B
MOTUS®Panel
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,075 - 0,6 A / contacteur de charge résistive de 0,075- 0,6 A
for mounting rail
Plus
