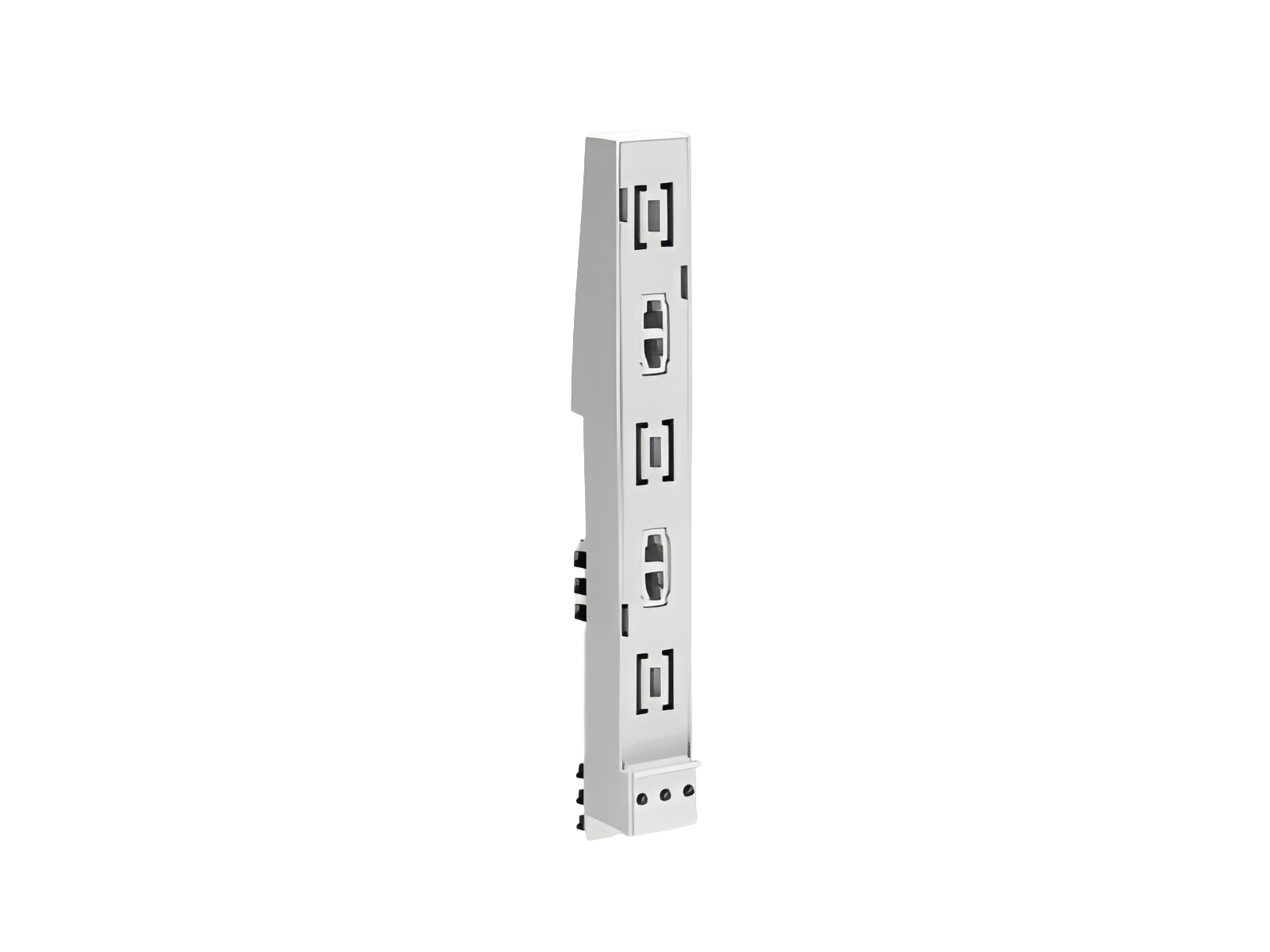

pieza de repuesto para MOTUS®Panel (36112)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 36112000B

pieza de repuesto para MOTUS®Panel

adaptador para MOTUS®Panel

for mounting rail

sistema

Panel

grupo de producto 05
subgrupo 58
embalaje 1
EAN 4021267361129
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC002615
ETIM 5.0 EC002615

Homologaciónes

Normas

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

homologaciónes

UL , Atex

for UL feeder circuits >250V

tipo: MCC-PA

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Type-Examination Certificate: PTB13AT3001

Datos técnicos

datos IEC
Normas
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
datos electricos IEC
intensidad de corriente nominal (IEC): 25 A
tensión nominal (IEC) AC: 690 V

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 725 V
datos UL
Normas
UL 60947-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 20 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
datos mecánicos
An x A x P: 22.5 x 185 x 33
peso: 12,8 kg/100
Polaridad: 3 polos
Mounting: for mounting rail

Application notes

short-circuit withstandability: determined by main product
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
