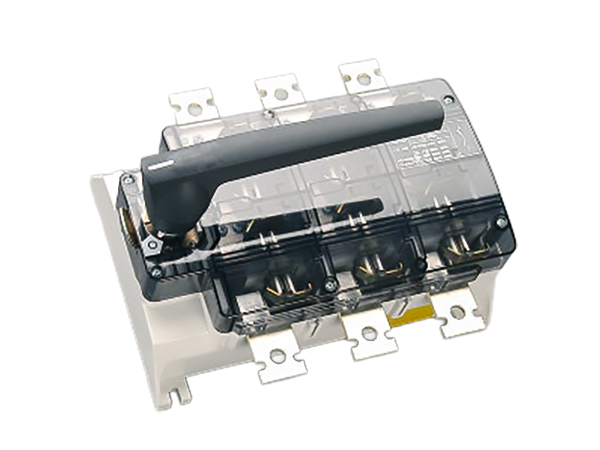

隔离开关，3 极 (33336)

The picture may show a similar product.

说明

订货号 33336000

CAPUS^®Panel

隔离开关，3 极

螺钉 M12，墨灰色手柄

800 A

for mounting plate

ERGON-800

系统

Panel

产品优势

双断点,
断开点可视,
手柄弹性开启, 闭合
安装和连接材料在供货范围内

产品组	14
分组	12

包装件数	1
EAN	4021267333362

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC000216

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB)

型号: LTS-800

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	800 A
额定电压（IEC）AC:	500 V

rated isolation voltage U_i AC:	1000 V
额定冲击耐受电压 U_imp:	12 kV

使用等级 AC (IEC 60947-3):

AC-23 B (500V)
AC-22 B (500V)
AC-21 B (500V)

带熔断器测定的工作等级:	gG
rated short-time withstand current I_cw (1.0 s) max.:	20 kA
rated making capacity:	40 kA

功率输出:

The power dissipation at a typical load of 80 % results to 108.2 W.

(The power dissipation at full load would be 169.0 W.)

机械使用寿命(开关次数) 2500 额定短路分断能力 40kA
箱内约定封闭发热电流 800 A, 水平安装(极并排)通风756 x 378 x 482 mm 800 A, 垂直安装(极上下) 封闭 600 x 600 x 400 mm
带有连接空间盖罩, 正面触摸保护 IP 40

机械数值
宽 x 高 x 厚:	330 x 290 x 237
重量:	944.0 kg/100
极数:	3线
Mounting:	for mounting plate

固定方式: 螺钉连接

连接螺钉 (压板和棱形端子可加装),
螺钉连接
M12, 40 Nm ± 10 % 扭力矩,
压板连接适用多层软铜排
开口空间 25x1-13 mm,
10 -12 Nm 扭力矩
单层棱形端子连接
横横截面积 150 - 300 mm², rm, f, f+AE** 铜 - 铝*, 10-12 Nm 扭力矩
双层棱形端子面积
横横截面积 2 x 150 - 240 mm², rm, f, f+AE** 铜, 10-12 Nm 扭力矩

* 需要在连接前准备好符合相关技术建议的铝导线。需要按一定的距离检查连接, 最少6个月维护一次。
** 有可能要求减小最大导线横横截面积
