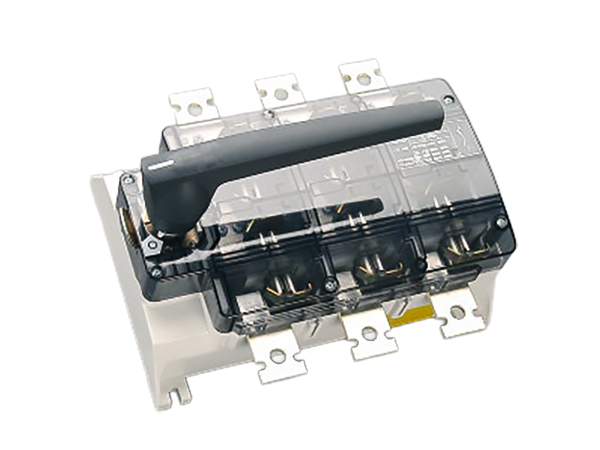

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33336000
CAPUS®Panel
Lasttrennschalter 3-polig
Schraube M12, Griff graphitgrau
800 A
für Montageplatte
ERGON-800
System
Panel
Produktvorteile
doppelt unterbrechende Hauptkontakte,
sichtbare Trennstrecken,
bedienerunabhängiges Schalten,
Montage und Anschlussmaterial im Lieferumfang enthalten.
| Produktgruppe | 14 |
| Untergruppe | 12 |
| VE | 1 |
| EAN | 4021267333362 |
| ECLASS 6.1 | 27371403 |
| ECLASS 7.1 | 27371403 |
| ETIM 4.0 | EC000216 |
| ETIM 5.0 | EC000216 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: LTS-800
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 800 A |
| Bemessungsspannung (IEC) AC: | 500 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 B (500V) AC-22 B (500V) AC-21 B (500V) |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 20 kA |
| Bemessungseinschaltvermögen : | 40 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 108,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 169,0 W.)
| Mechanische Lebensdauer (Schaltspiele) 2500 Bemessungskurzschlusseinschaltvermögen 40kA |
|
| konv. therm. Strom im Gehäuse 800 A, waagrechter Einbau (Pole nebeneinander) belüftet 756 x 378 x 482 mm 800 A, senkrechter Einbau (Pole untereinander) gekapselt 600 x 600 x 400 mm |
|
| Frontaler Berührungsschutz mit Anschlussraumabdeckung IP 40 |
| Mechanische Werte | |
| B x H x T: | 330 x 290 x 237 |
| Gewicht: | 944,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
Befestigungsart: zum Anschrauben
Anschluss Schraube (Schellen und Prismenklemme nachrüstbar),
Schraubanschluss
M12, 40 Nm ± 10 % Drehmoment,
Schellenanschluss für lam. Cu
Klemmraum 25x1-13 mm,
10 -12 Nm Drehmoment
Prismenanschluss einfach
Querschnitt 150 - 300 mm², rm, f, f+AE** Cu - Al*, 10-12 Nm Drehmoment
Prismenanschluss doppelstöckig
Querschnitt 2 x 150 - 240 mm², rm, f, f+AE** Cu, 10-12 Nm Drehmoment
* Aluminiumleiter müssen vor dem Anschließen entsprechend den einschlägigen technischen Empfehlungen vorbereitet werden. Die Verbindungen sind in regelmäßigen Abständen zu überprüfen und spätestens nach 6 Monaten zu warten.
** evtl. Reduzierung der max. Leiterquerschnitte erforderlich.
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
|
Schraube M12 : |
|
| Nicht geeignet für Aluminiumleiter ! | |
|
Hinweise |
Bei Sichtblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen. |
