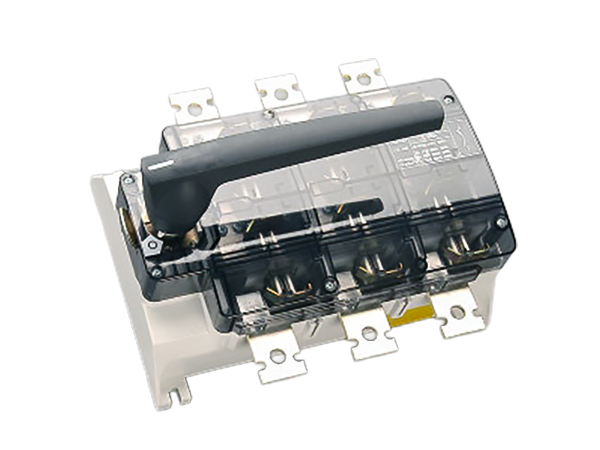

Lasttrennschalter 3-polig

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33336 000

CAPUS Panel

Lasttrennschalter 3-polig

Schraube M12, Griff graphitgrau

800 A

für Montageplatte

ERGON-800



Lagerabverkauf

Auslaufdatum: 30.06.2026

Nachfolger: 23006000AD

System

Panel

Produktvorteile

doppelt unterbrechende Hauptkontakte,
sichtbare Trennstrecken,
bedienerunabhängiges Schalten,
Montage und Anschlussmaterial im Lieferumfang enthalten.

Produktgruppe 14
Untergruppe 12
VE 1
EAN 4021267333362
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

IEC (CB)

Typnummer: LTS-800

EAC Typ: LTS

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 800 A
Bemessungsspannung (IEC) AC: 500 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 12 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23 B (500V)
AC-22 B (500V)
AC-21 B (500V)
ermittelt mit Sicherungen der Betriebsklasse: gG
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 20 kA
Bemessungseinschaltvermögen : 40 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 108.2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 169.0 W.)

Mechanische Lebensdauer (Schaltspiele) 2500
Bemessungskurzschlusseinschaltvermögen 40kA
konv. therm. Strom im Gehäuse
800 A, waagrechter Einbau (Pole nebeneinander) belüftet 756 x 378 x 482 mm
800 A, senkrechter Einbau (Pole untereinander) gekapselt 600 x 600 x 400 mm
Frontaler Berührungsschutz mit Anschlussraumabdeckung IP 40
Mechanische Werte
B x H x T: 330 x 290 x 237
Gewicht: 944.0 kg/100
Poligkeit: 3-polig
Befestigung: für Montageplatte
Schutzart: IP20
Klemmstellen
Schraubanschluss
M12
Md min.: 36.0 Nm
Md max.: 44.0 Nm
lam. Cu Breite: 24 - 50 mm
lam. Cu Dicke: 5 - 10 mm
Werkstoffeigenschaften
halogenfrei: Ja

Anwendungshinweise

Bei Sichtblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen.
