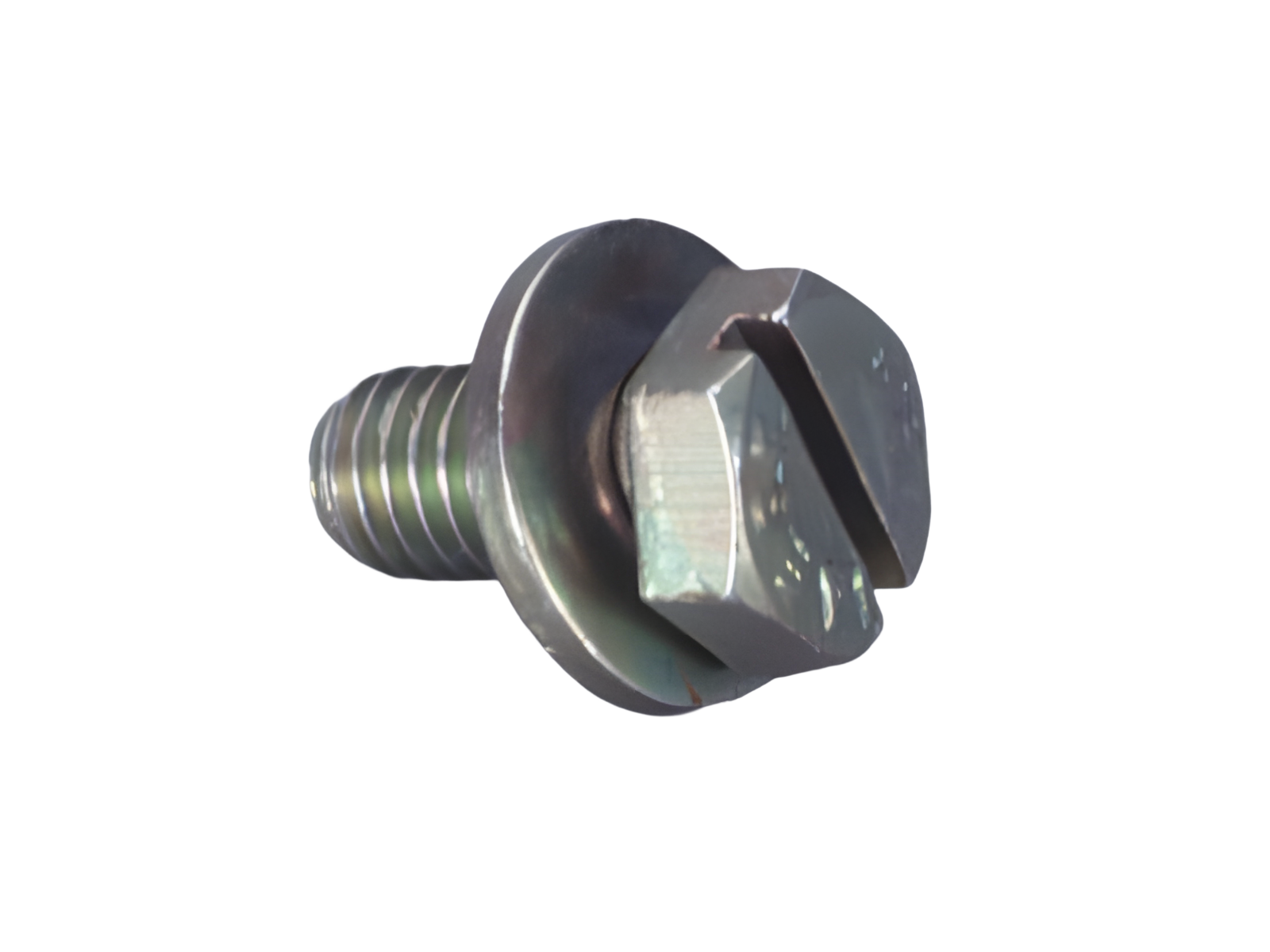

conexão por parafuso M8 (30894)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 30894000

conexão por parafuso M8

com arruela de pressão

tamanho 00

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	3
EAN	4021267308940

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
L x A x P:	15 x 15 x 25
Peso:	1,4 kg/100

pontos terminais
Md min.:	12,0 Nm
Md max.:	14,0 Nm
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
