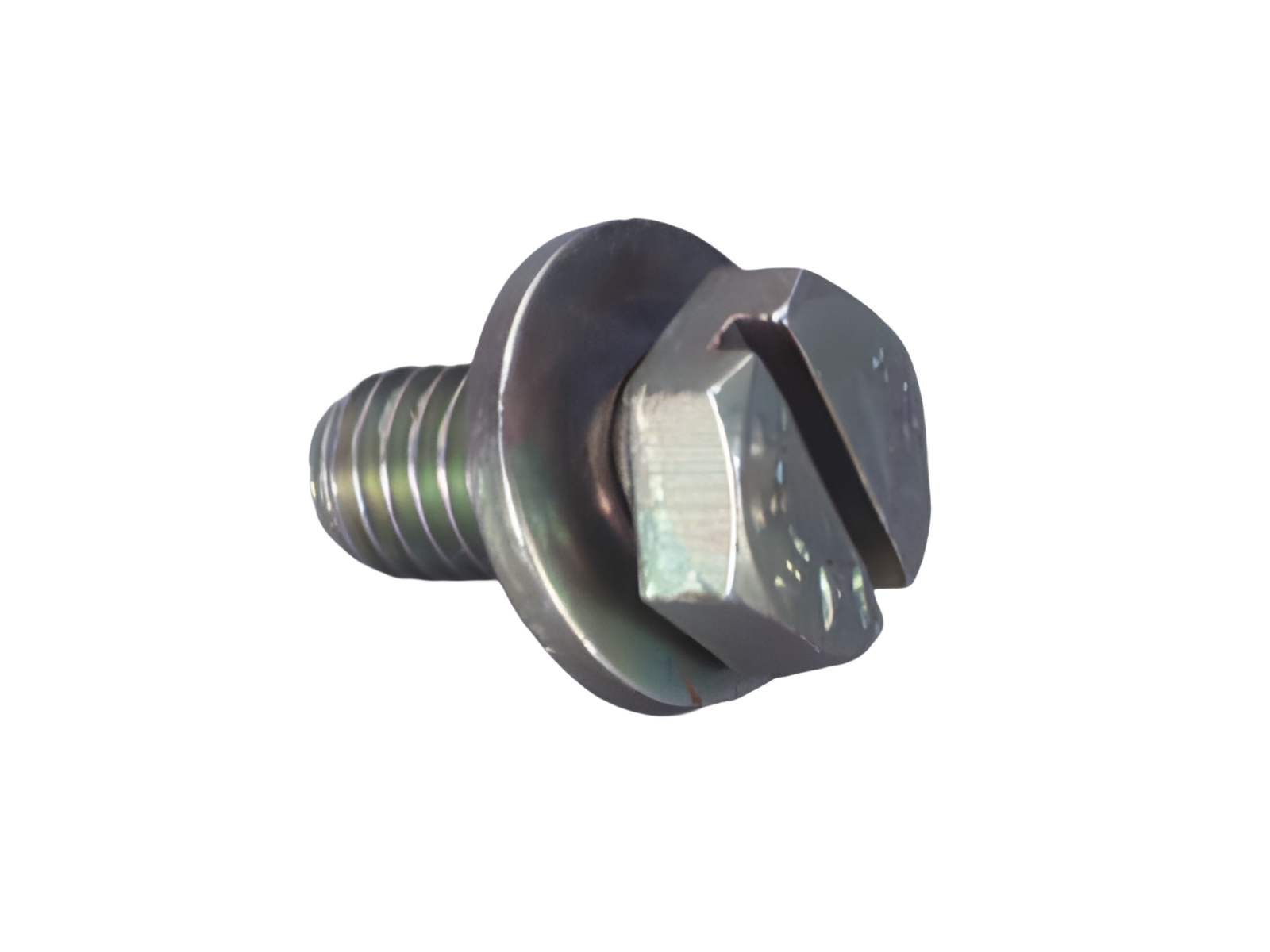

螺钉连接 M8 (30894)

The picture may show a similar product.

说明

订货号 30894000

螺钉连接 M8

带弹簧垫圈

尺寸 00

系统

60Classic

产品组	09
分组	51

包装件数	3
EAN	4021267308940

产品手册页码

2020 : 3.29, 6.14

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

EAC

EAC Type: AC-A

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值
短路稳定性:	由主产品决定

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
宽 x 高 x 厚:	15 x 15 x 25
重量:	1.4 kg/100

连接端
Md min.:	12.0 Nm
Md max.:	14.0 Nm
Not suitable for aluminium cables !

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33384000
QUADRON^®100Energy
条形 NH 熔断器座，160 A
棱形端子 70 mm²
尺寸 00
适用母线: 30, 40, 50, 60 x 10
更多

33286000
条形熔断器式隔离开关 160 A
螺钉 M8 / 压板 70 mm²，带电子熔丝监测器
尺寸 00
适用母线: 30, 40, 50, 60 x 10
更多

33285000
条形熔断器式隔离开关 160 A
螺钉 M8 / 挂钩 70 mm²，带电子熔丝监测器
尺寸 00
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33235000
条形熔断器式隔离开关 160 A
螺钉M8/压板 70 mm²
尺寸 00
适用母线: 30, 40, 50, 60 x 10
更多

33207000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
with electromechanical fuse monitoring
更多

33221000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²，带短保护盖罩
更多

33234000
条形熔断器式隔离开关 160 A
螺钉 M8 / 压板 70 mm²
尺寸 00
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33208000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00,160 A，固定式
螺钉 M8
with electromechanical fuse monitoring
更多

33199000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
更多

33328000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
with electronic fuse monitoring
更多
