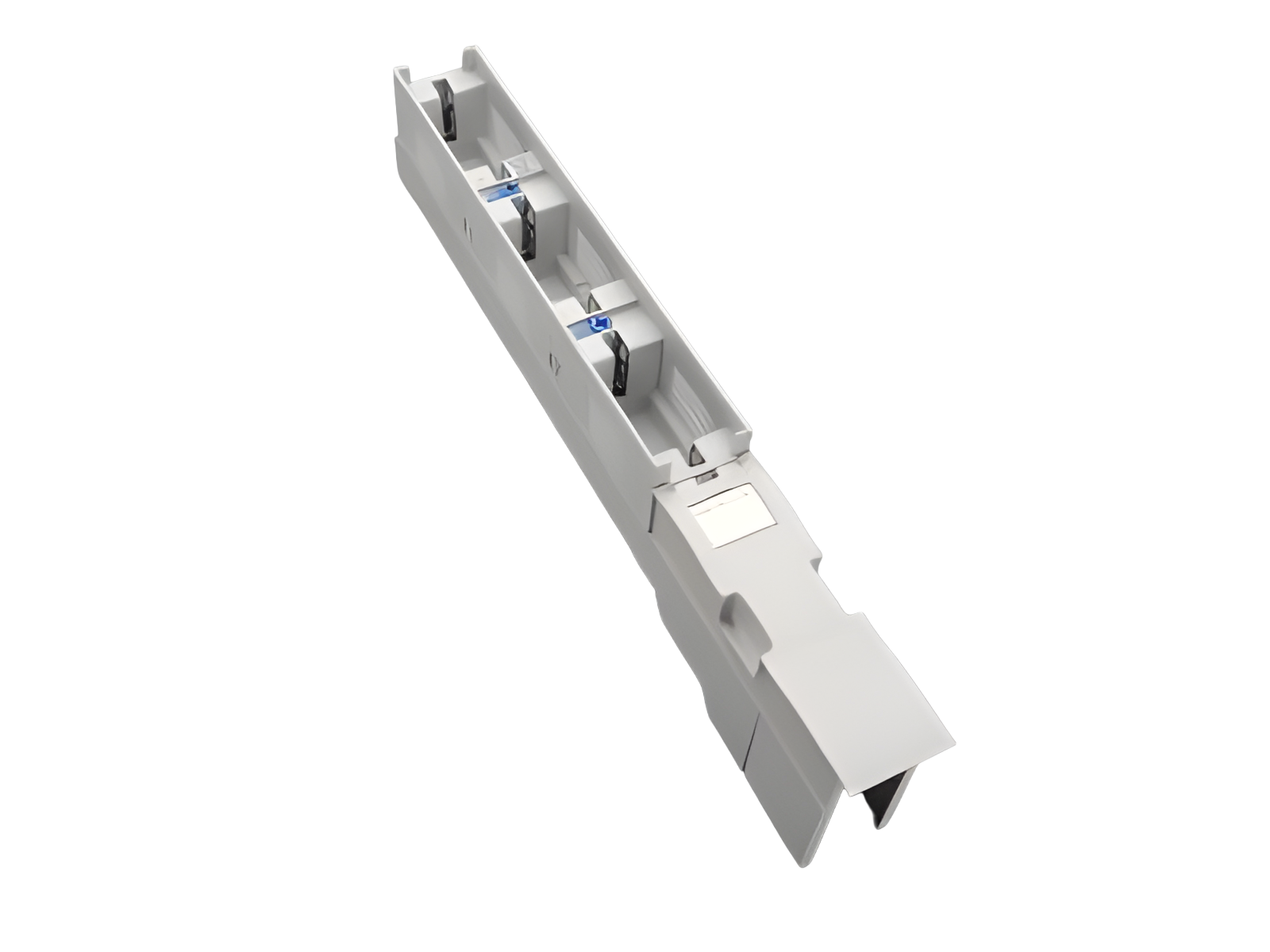

条形 NH 熔断器底座，160 A (33384)

The picture may show a similar product.

说明

订货号 33384 000

QUADRON®100Energy

条形 NH 熔断器底座，160 A

棱形端子 70 mm²

尺寸 00

适用母线 30, 40, 50, 60 x 10

系统

100Energy

产品优势

通过挂钩实现不打孔安装

产品组 12

分组

 31
包装件数 1
EAN 4021267333843
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

产品信息

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
端部供电（IEC）: 160 A
额定电压（IEC）AC: 690 V
额定冲击耐受电压 Uimp: 6 kV
带熔断器时的分断能力: 50 kA

功率输出:

The power dissipation at a typical load of 80 % results to 11.2 W.

(The power dissipation at full load would be 17.5 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 800 V
机械数值
宽 x 高 x 厚: 50 x 455 x 80
重量: 99.5 kg/100
适用母线: 30, 40, 50, 60 x 10
连接端


棱形连接端子 铜, 铝 :
圆多股导线 16 - 70 mm²,
扇形多股导线 16 - 70 mm² ,
细密导线带导线套16 - 70 mm²

(细密导线+导线套可能未达到最大横横截面积)

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

accessories for mounting

33238 000
挂钩
尺寸 00
适用于: 33235
更多

connection accessories

03727 000
压板连接端子
1.5 - 70 mm²
尺寸 00
更多

30894 000
螺钉连接 M8
带弹簧垫圈
尺寸 00
更多

covers

33113 000
侧面盖架
适用于正面盖罩
尺寸 00 - 3
更多

33280 000
连接端盖罩
尺寸 00
适用于: 33234, 33235
更多

accessories for fuses

03502 000
NH 熔断器插拔手柄
不带护罩
尺寸 000 - 3
更多
