transformateur de courant universel (33762)

The picture may show a similar product.

Description

Référence 33762000A

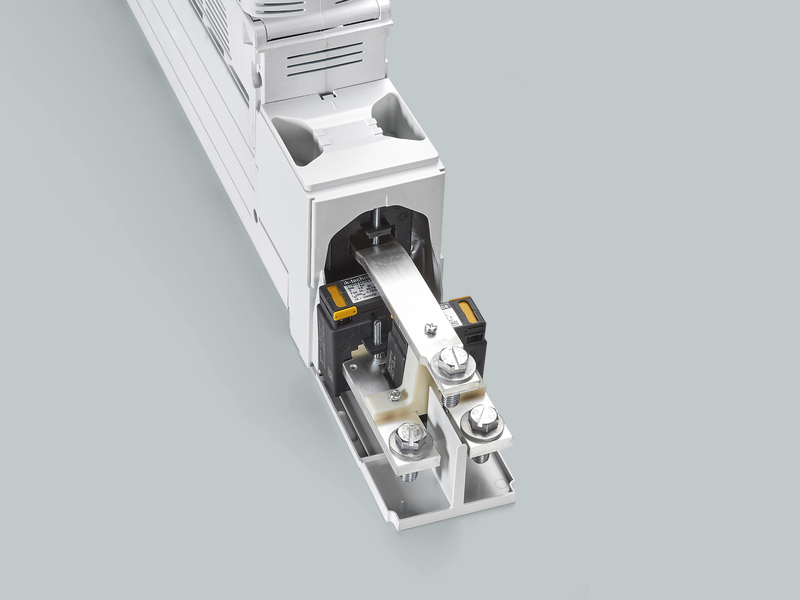

transformateur de courant universel

pour montage dans le compartiment de raccordement

taille 1 - 3

Système

185Power

Groupe de produits	18
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498
