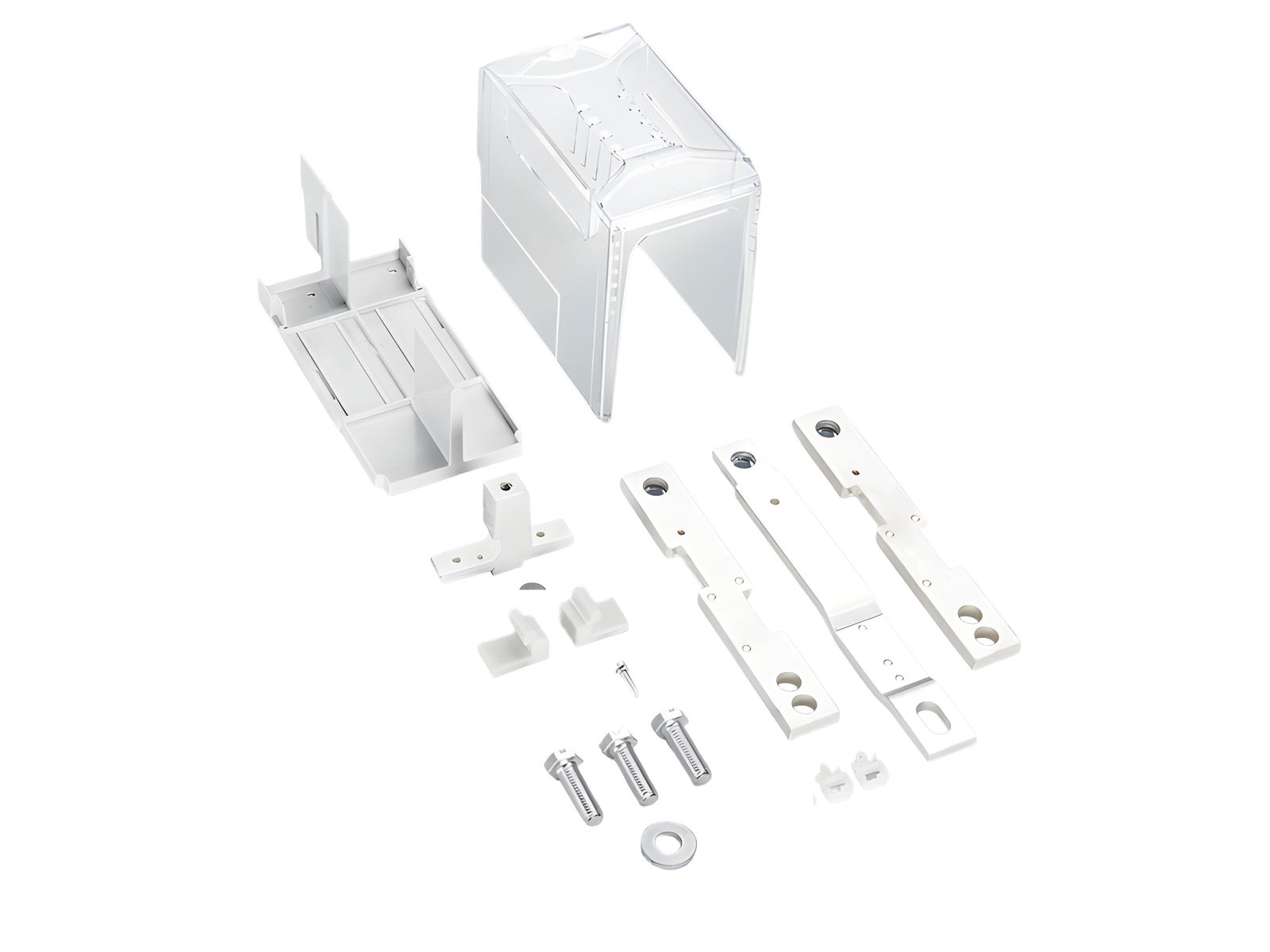

transformateur de courant universel (33762)

The picture may show a similar product.

Description

Référence 33762000A

transformateur de courant universel

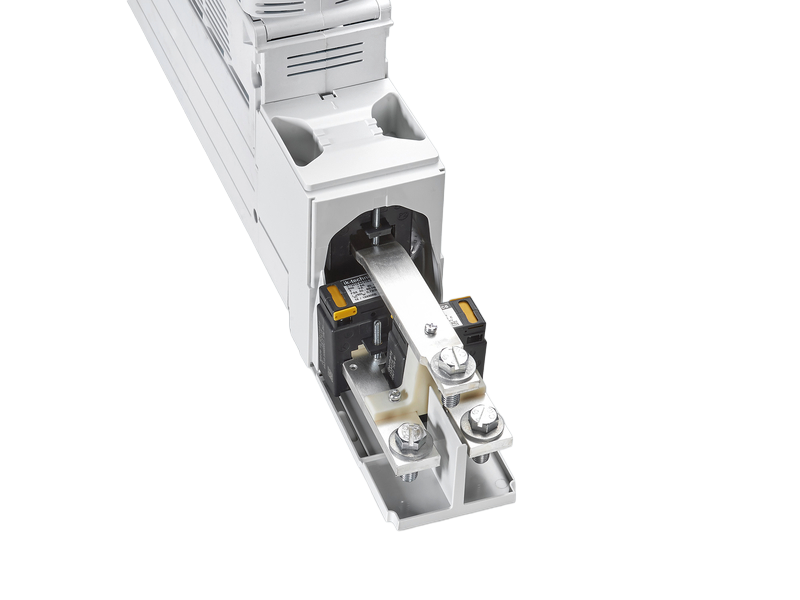

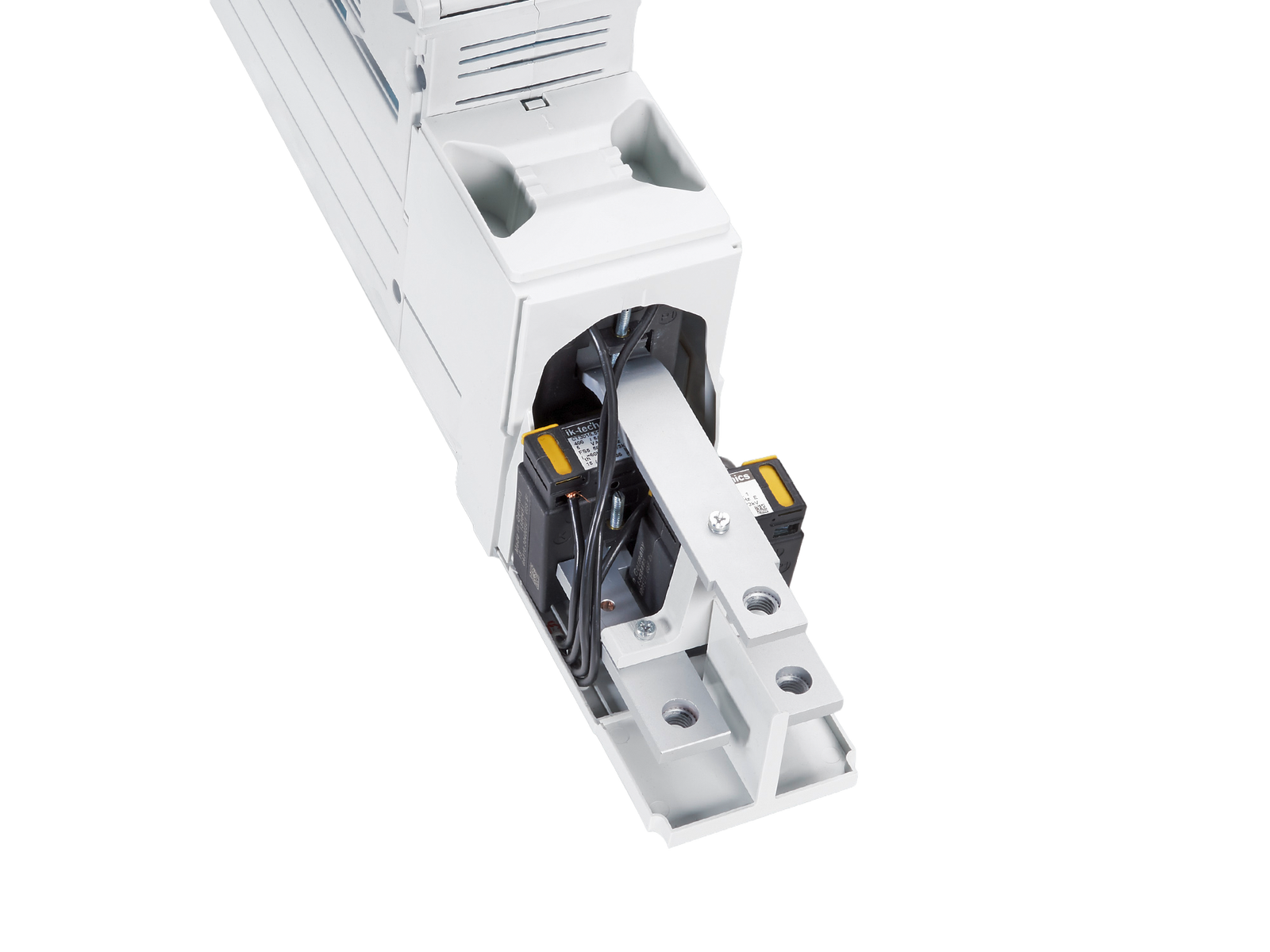

pour montage dans le compartiment de raccordement

taille 1 - 3

Système

185Power

Groupe de produits	18
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Charactéristiques mécaniques
Poids:	170,0 kg/100

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Dessin d’encmbrement

| Dimensioned drawing #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

33787000
transformateur de courant 600 A / 5 A avec déclaration de conformité
5 VA / classe 0,5
taille 1 - 3
Produit en fin de vie
Plus

Usage

33708000A
QUADRON^®185Power
réglette porte-fusible NH 630 A
taille 3
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33706000A
QUADRON^®185Power
réglette porte-fusible NH 250 A
taille 1
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33585000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33533000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33536000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33571000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33570000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33523000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
V-clamp 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33576000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33584000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33522000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
V-clamp 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33532000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33569000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33575000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33577000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33586000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33538000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33579000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33573000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33587000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33588000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33578000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33537000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33572000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33526000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
V-clamp 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33521000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
V-connection 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33568000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33583000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
V-clamp 240 mm²
terminal body steel, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33716000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, commutation à 1 pôle
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33531000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
V-clamp 150 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33574000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
V-clamp 185 mm²
terminal body steel, pressure piece steel
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33528000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
V-clamp 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33702000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33722000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, à commutation tripolaire, avec surveillance fusible
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33527000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
V-clamp 120 mm²
terminal body alu, pressure piece brass
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33723000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire, avec surveillance fusible
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33721000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire, avec surveillance fusible
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33717000A
QUADRON^®185Power
réglette sectionneur à fusible 400 A
taille 2, commutation à 1 pôle
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33718000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, commutation à 1 pôle
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33701000A
QUADRON^®185Power
réglette sectionneur à fusible 250 A
taille 1, à commutation tripolaire
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33638000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
avec surveillance fusible
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33636000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
avec surveillance fusible
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33633000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
départs en haut M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33631000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
départs en haut M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33640000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
avec surveillance fusible
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33635000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
départs en haut M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33632000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33634000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33703000A
QUADRON^®185Power
réglette sectionneur à fusible 630 A
taille 3, à commutation tripolaire
vis M12
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33630000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
départs en bas M12
double-breaking
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

https://pim.woehner.de/FR/DE/1000183718

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
