modulo universale per fissaggio TA (33762)

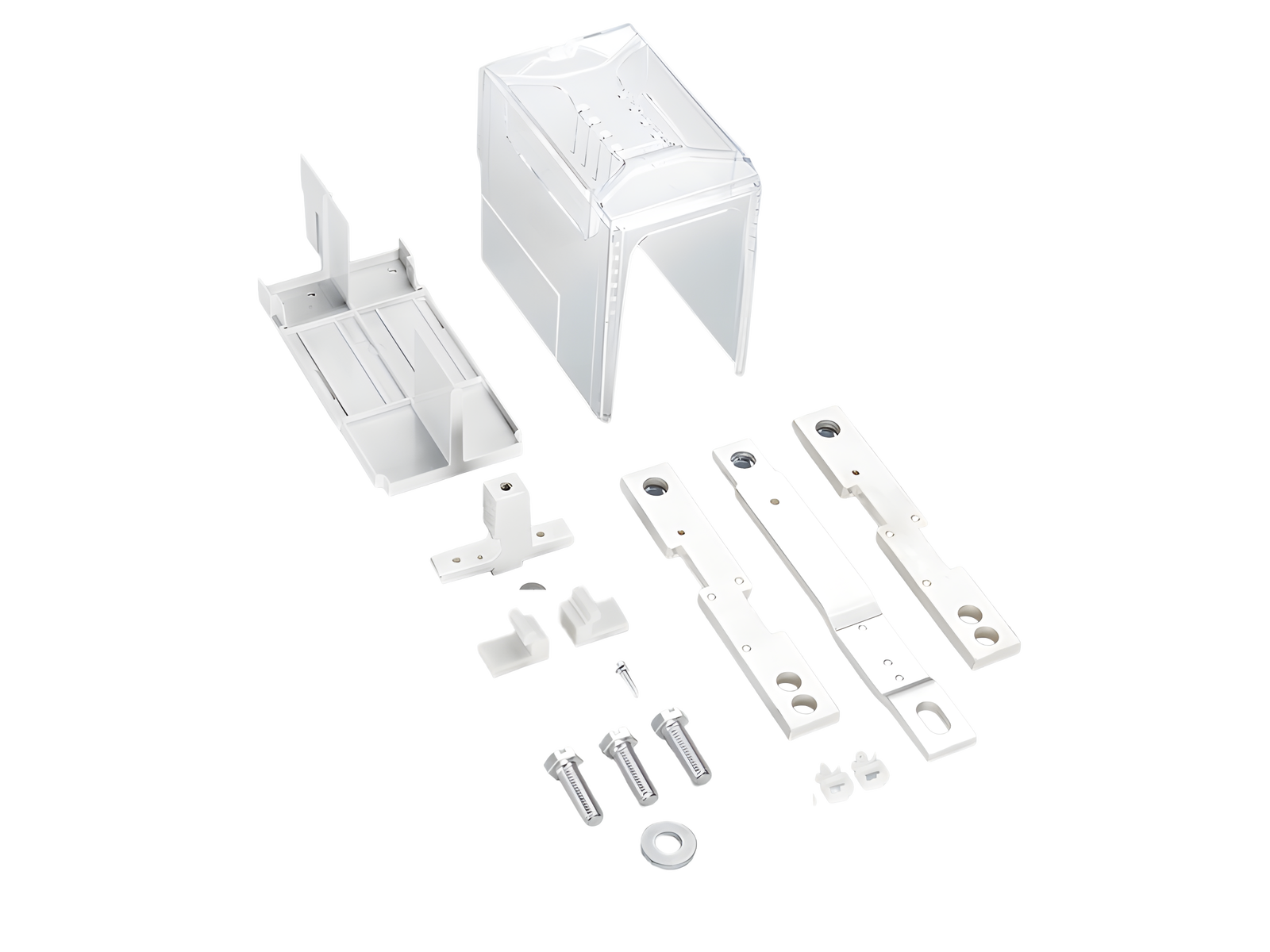

The picture may show a similar product.

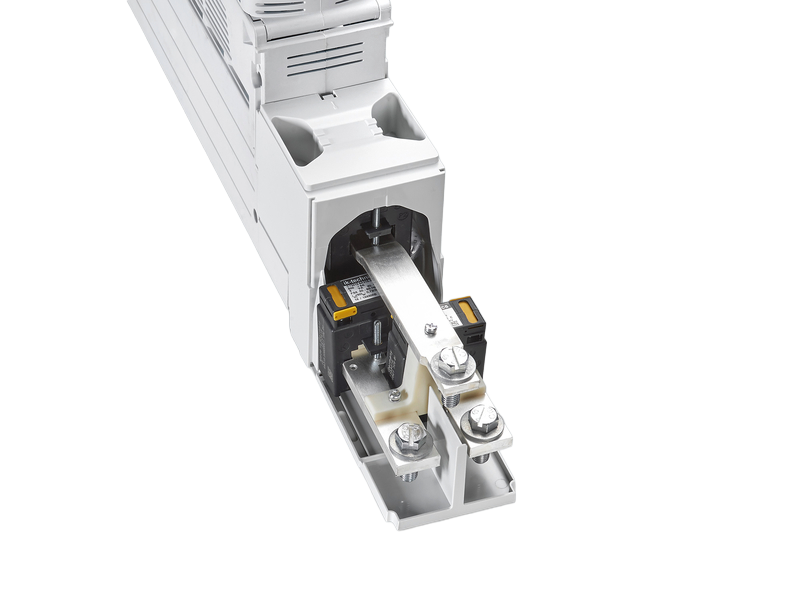

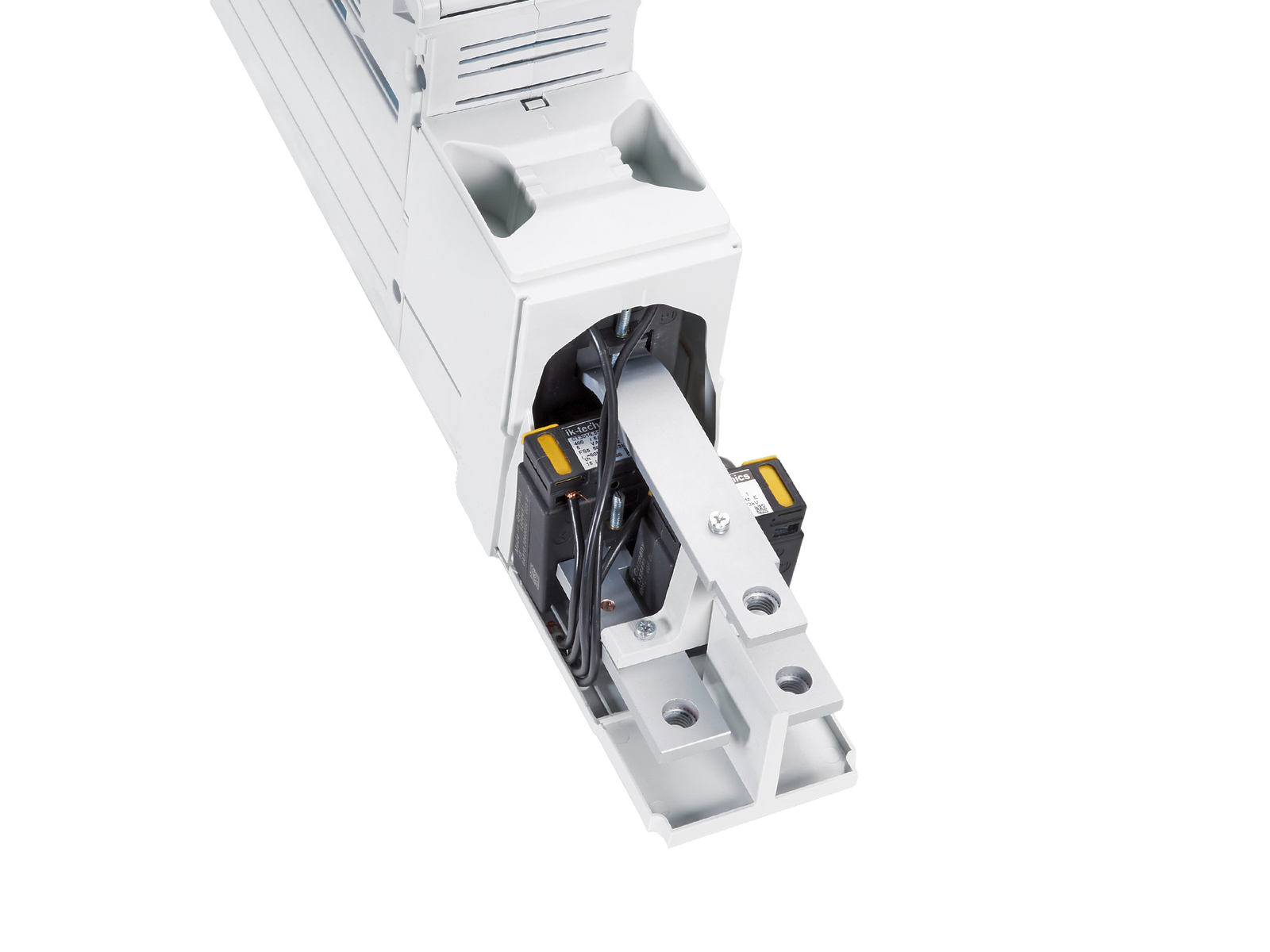

Descrizione

Cod.art.: 33762000A

modulo universale per fissaggio TA

istallazione nella zona dei terminali

Gr. 1 - 3

Montaggio

185Power

gruppo di prodotto	18
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Valori meccanici
peso:	170,0 kg/100
