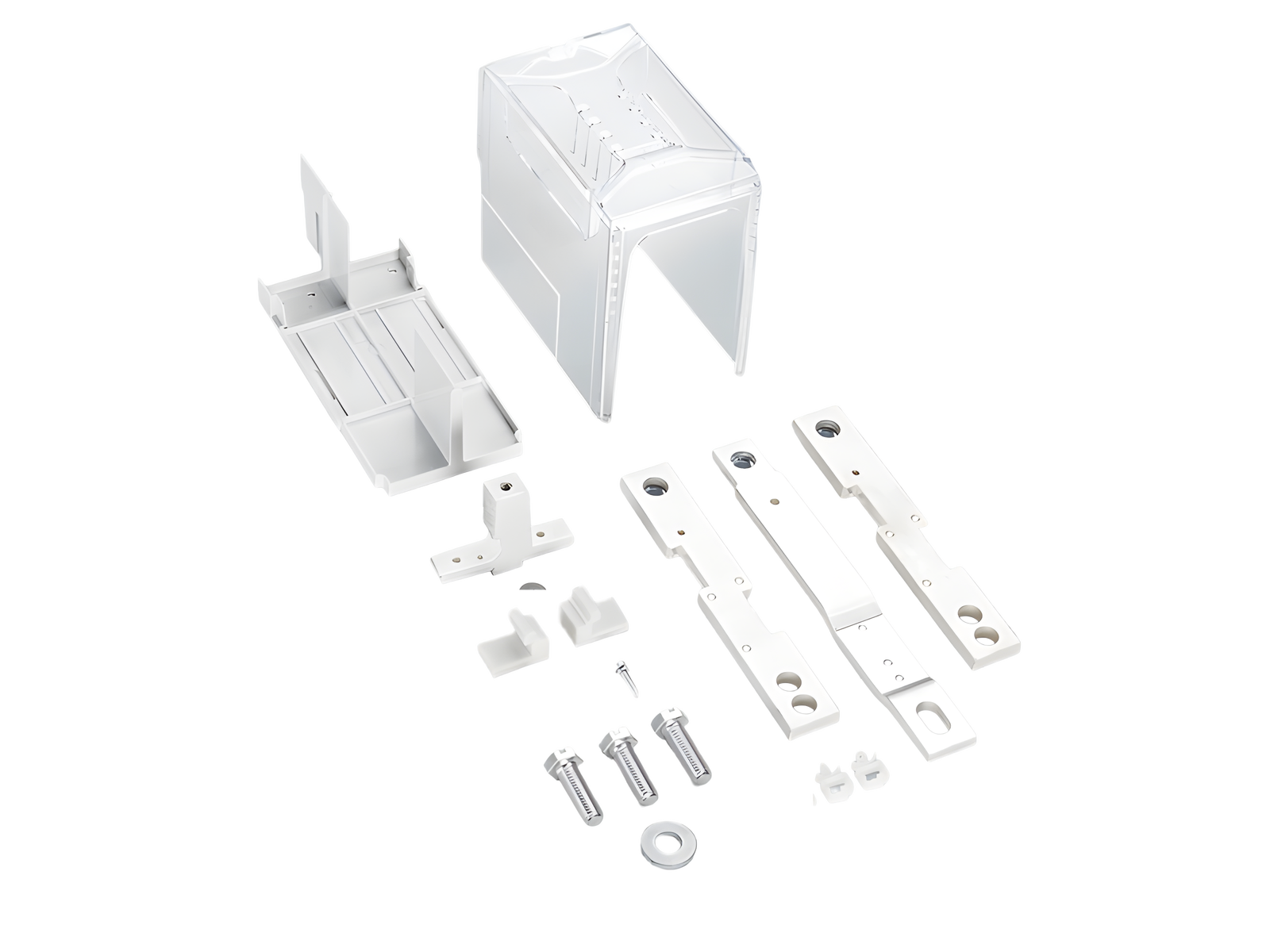

modulo universale per fissaggio TA (33762)

The picture may show a similar product.

Descrizione

Cod.art.: 33762000A

modulo universale per fissaggio TA

istallazione nella zona dei terminali

Gr. 1 - 3

Montaggio

185Power

gruppo di prodotto	18
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Valori meccanici
peso:	170.0 kg/100

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

33787000
trasformatore 600 A / 5 A, con dich. di conformità
5 VA / class 0,5
Gr. 1 - 3
codice obsoleto
Di Più

Usage

33708000A
QUADRON^®185Power
Base verticale per fusibili NH 630 A
Gr. NH 3
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33706000A
QUADRON^®185Power
Base verticale per fusibili NH 250 A
Gr. NH 1
vite M10
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33533000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33523000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33716000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33536000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. singolarm.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33722000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. contemp. , con monitoraggio fus.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33576000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33526000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. singolarm.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33702000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33522000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33532000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33575000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33721000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp. , con monitoraggio fus.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33723000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp. , con monitoraggio fus.
vite M12,
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33579000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33717000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33538000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33577000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. singolarm.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33528000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33527000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33701000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33521000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33718000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33537000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33531000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33574000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33633000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33636000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33638000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33640000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33631000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
codice obsoleto
Di Più

33634000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33635000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33632000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33578000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33703000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33630000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

https://pim.woehner.de/IT/CH/1000183718

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
