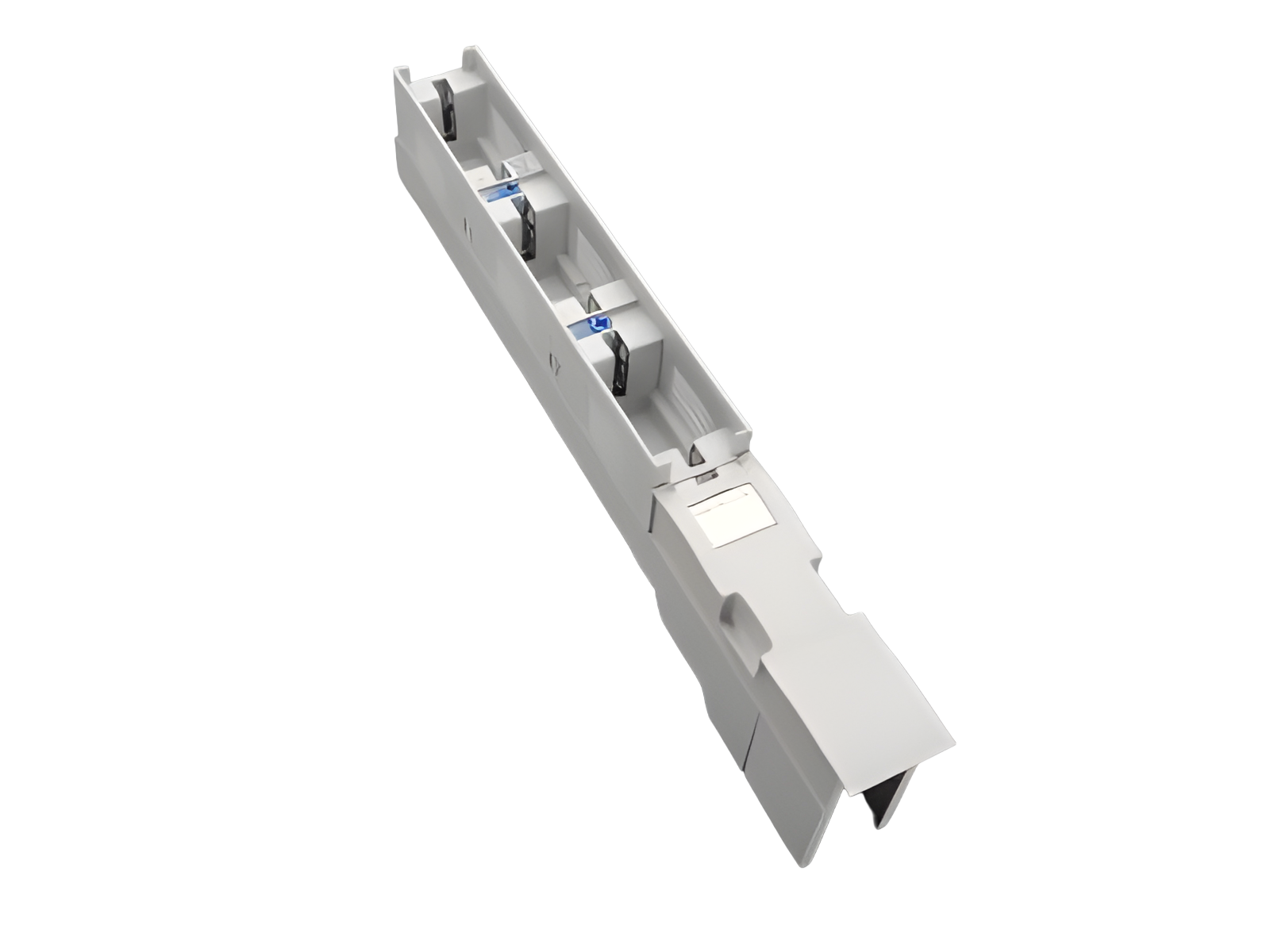

La imagen puede mostrar un producto similar.
Part No.: 33384000
QUADRON®100Energy
base vertical para fusibles NH, 160 A
borne de prisma de 70 mm²
talla 00
para barras 30, 40, 50, 60 x 10
sistema
100Energy
ventajas del producto
Undrilled mounting possible with terminal clamp
| grupo de producto | 12 |
| subgrupo | 31 |
| embalaje | 1 |
| EAN | 4021267333843 |
| página del catálogo | 2015 : 3.2 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
homologaciónes
EAC
EAC Type: NH
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión de pico Uimp: | 6 kV |
| corriente de cortocircuito cuando se protege por fusibles: | 50 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 11,2 W.
(The power dissipation at full load would be 17,5 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 800 V |
| datos mecánicos | |
| An x A x P: | 50 x 455 x 80 |
| peso: | 99,5 kg/100 |
| para barras: | 30, 40, 50, 60 x 10 |
| puntos de apriete | |
|
wedge clamp terminal for Cu an Al: |
|
