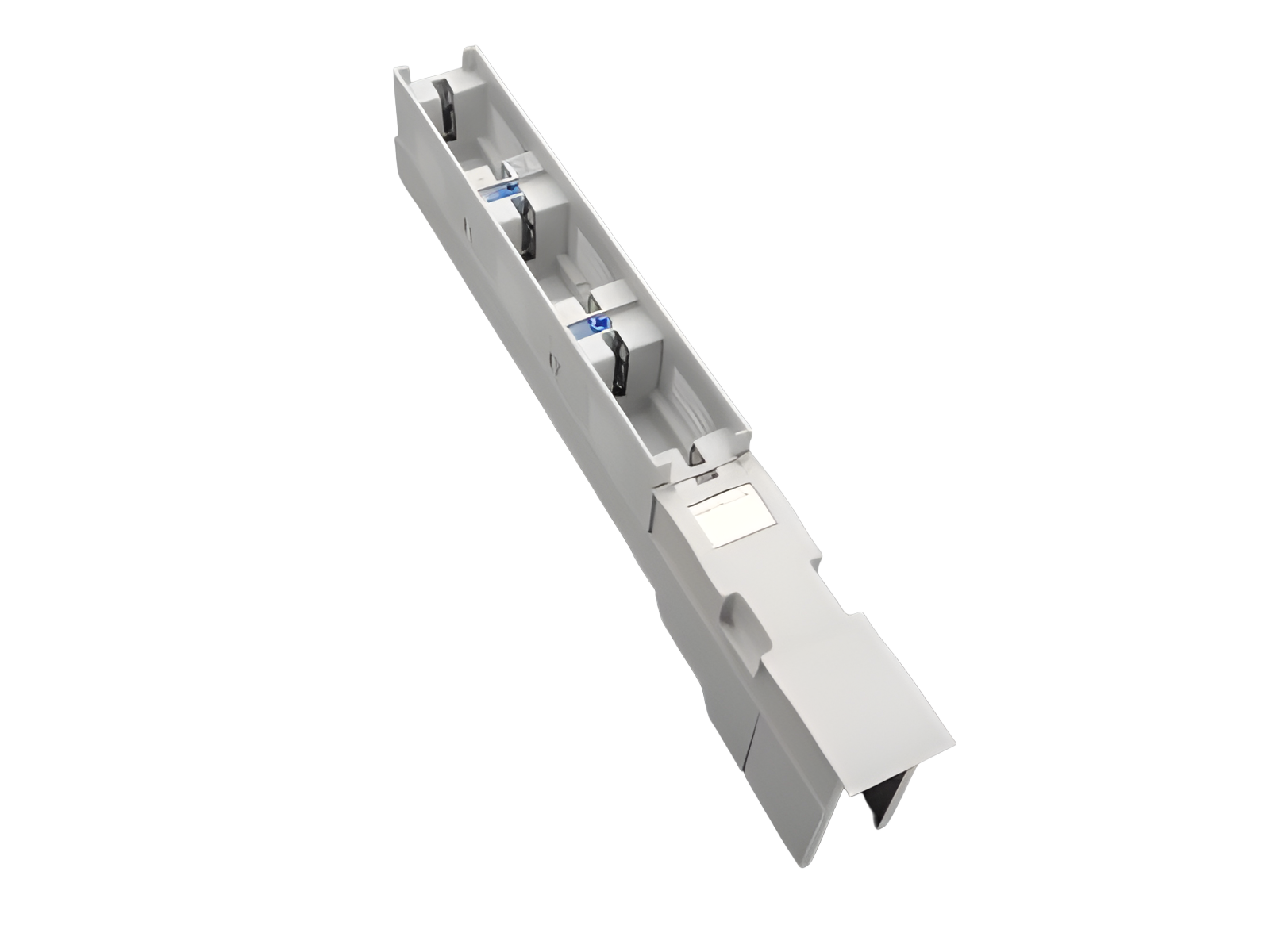

base vertical para fusibles NH, 160 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33384 000

QUADRON 100Energy

base vertical para fusibles NH, 160 A

borne de prisma de 70 mm²

talla 00

para barras 30, 40, 50, 60 x 10

sistema

100Energy

ventajas del producto

Undrilled mounting possible with terminal clamp

grupo de producto	12
subgrupo	31

embalaje	1
EAN	4021267333843

ECLASS 14.0	27142106
ETIM 5.0	EC001046
ETIM 8.0	EC001046
ETIM 10.0	EC001046

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Type: NH

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 11.2 W.

(The power dissipation at full load would be 17.5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:

800 V

max. permitted operation temperature

55°C

datos mecánicos
An x A x P:	50 x 455 x 80
peso:	99.5 kg/100
para barras:	30, 40, 50, 60 x 10

puntos de apriete
prism terminal
min. cross-section:	16 mm²
max. cross-section:	70 mm²
rm:	16 - 70 mm²
f + AE:	16 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	16 - 70 mm²
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Accesorios

accessories for mounting

connection accessories

covers

accessories for fuses

https://pim.woehner.de/ES/BR/1000048869

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
