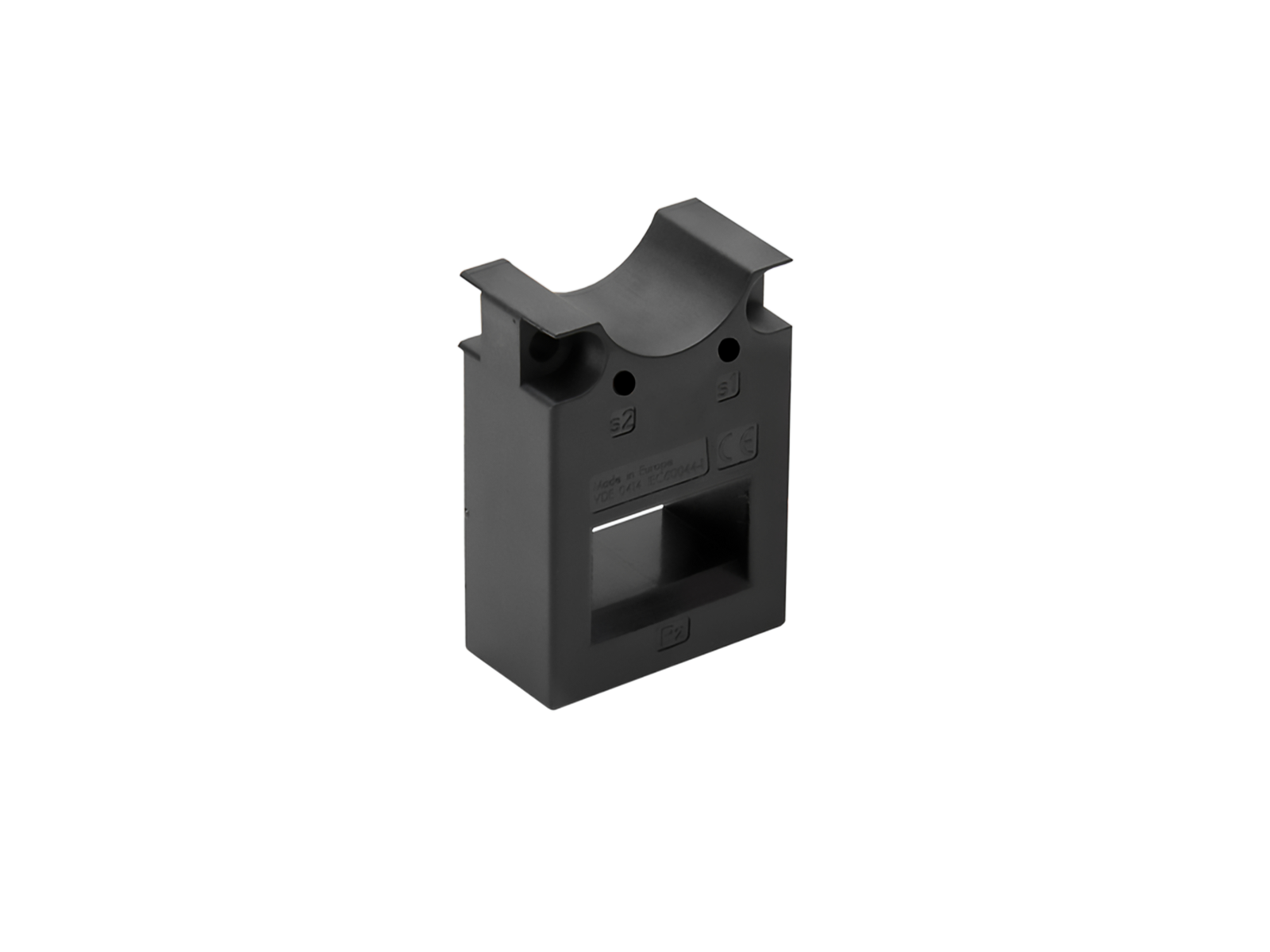

proudový transformátor 150 A / 5 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33744 000

proudový transformátor 150 A / 5 A

size CT5

1,5 VA / třída 1

velikost 1 - 3

System

Measurement Technique

Produktová skupina 23
Podskupina 05
velikost balení 1
EAN 4021267337445
ECLASS 14.0 27210902
ETIM 5.0 EC002048
ETIM 8.0 EC002048
ETIM 10.0 EC002048

Schválení dle norem

Standardy

IEC 61869-1:2007
IEC 61869-2:2012

CCC schválení: certifikace není vyžadována

Produktová data

velikost: CT5
Detaily IEC
Standardy
IEC 61869-1:2007
IEC 61869-2:2012
Elektrické údaje IEC
prim. jmenovitý proud Ipr: 150 A
sec. jmenovitý proud: 5 A
sec. jmenovitý zdánlivý výkon: 1.5 VA
accuracy class (current): 1
max. provozní napětí Um: 720 V
term. krátkodobý proud I th : 9 kA
třída izolace: B
nadproudový omezovací faktor: FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,0 W.

(The power dissipation at full load would be 1,5 W.)

Mechanické údaje
Š x V x H: 49 x 27 x 70
hmotnost: 14,0 kg/100
uzavíratelný: nein
Terminal points
with leads
2,5 mm² / 1,50 m
Vlastnosti materiálu
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)
