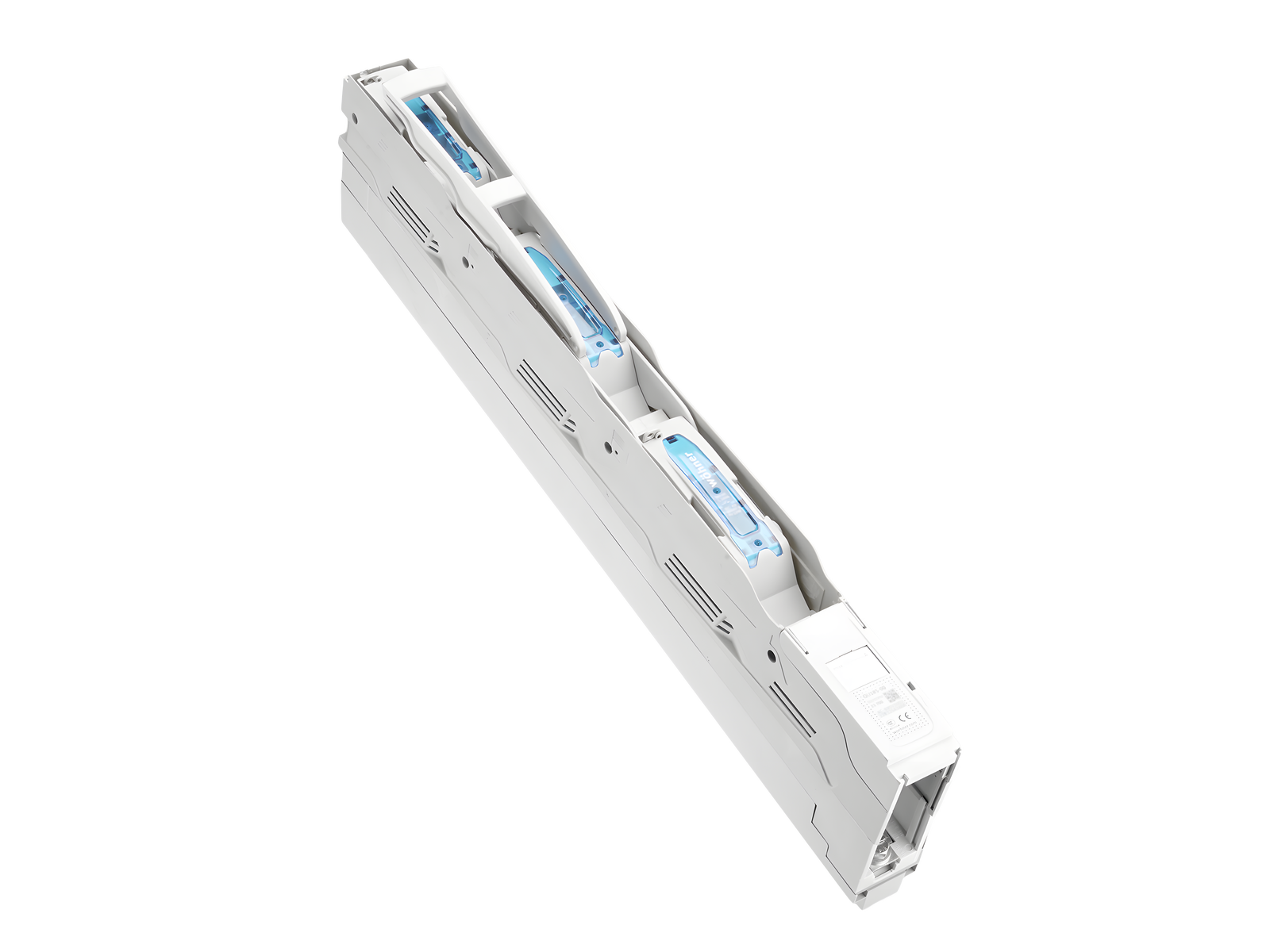

pojistková odpínací lišta 160 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33593 100A

QUADRON 185Power

pojistková odpínací lišta 160 A

high version with box terminal 70 mm²

velikost 00, 3-pólové odpínání

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

NEW

System

185Power

Advantages of the product

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Produktová skupina 12
Podskupina 52
velikost balení 60
EAN 4021267151027
ETIM 5.0 EC001046

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Schválení dle norem

IEC (CB) , CCC

typové číslo: QU185-00

EAC Type: NH

CCC certificate: 2015010302769751

Produktová data

pro velikost pojistek: NH 000, NH 00
pojistková vložka podle na standardu: IEC / HD 60269-2
povolené rozptylování energie pojistkové vložky: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 160 A
jmenovité napětí (IEC) AC: 800 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 8 kV
Utilisation category AC (IEC 60947-3) :

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
kond. zkratový proud s pojistkami (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
schváleno s pojistkovými vložkami dané třídy: gG
zkratová odolnost při ochraně pojistkami: 100 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 W.

(The power dissipation at full load would be 28,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 1000 V
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
min. permitted operation temperature -40°C
max. permitted operation temperature 55°C
min. permitted temperature for transport and storage -40°C
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Mechanické údaje
Š x V x H: 50 x 670 x 189
hmotnost: 261,8 kg/100
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
čelní stupeň ochrany: IP20
degree of protection when open: IP20
Terminal points
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1,5 mm²
max. cross-section: 70 mm²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
lam. Cu width: 9 - 12 mm
lam. Cu thickness: 2 - 10 mm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
povolené rozptylování energie pojistkové vložky: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

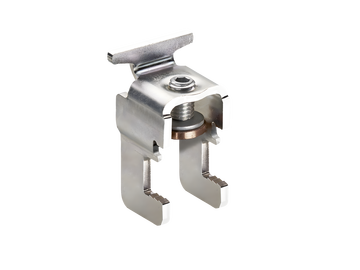

33739 000A
háková svorka
pro systém přípojnic bez systému krytů
velikost 00
Více

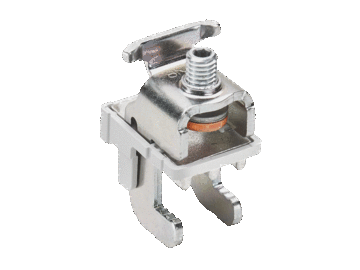

33765 000A
háková svorka IP20 CrossLink®
pro systémy přípojnic s ochranou proti dotyku
velikost 00
Více

33728 000A
dvojitý adaptér
pro 2 lištové odpínací NH lišty vel. 00
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

connection accessories

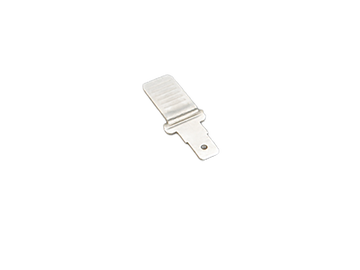

33915 000
pomocný plochý konektor pro rámovou svorku
plochý konektor EN 61210  6,3 x 0,8
pro: QCB-NH00, QCS-NH00, QCS-160
Více

covers

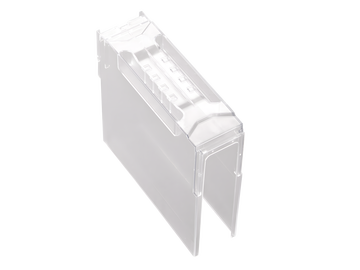

33732 000A
kryt pro připojovací svorky vodičů, vysoká verze, připojení spodní
pro 33700, 33715, 33720, 33770, 33771, 33772 a QUADRON®185Power Speed vel. 00
velikost 00
Více

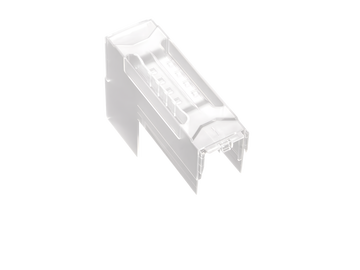

33726 000A
kryt svorkovnice, vysoká varianta, výstupní svorky zeshora
for 33700, 33715, 33720, 33770, 33771, 33772
velikost 00
Více

33113 000
boční krycí podpěra
pro přední kryt
velikost 00 - 3
Více

33758 000A
boční nosná lišta
pro přední kryt
velikost 00 - 3
Více

connection cable

37904 000A
pin connector with RJ12 lead
3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37907 000A
pin connector with RJ12 lead
0.3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37905 000A
pin connector with RJ12 lead
1.5 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37903 000A
pin connector
for independent assembly of RJ12 cables
NEW
Více

37906 000A
pin connector with RJ12 lead
0.6 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Více

37901 000A
Connection kit
spring connector strip with 6 x 0.5 mm² leads
for internal wiring of CTs / measuring transformers
coming soon
Více

further accessories

33156 000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
Více

measuring transformers 333mV

33305 000A
measuring transformers 100 A / 333 mV
size CT3
2,5 VA / třída 1
Více

33290 000A
measuring transformers 150 A / 333 mV
size CT3
2,5 VA / třída 0,5
Více

33303 000A
measuring transformers 100 A / 333 mV
size CT3
třída 0,5
Více

33291 000A
measuring transformers 150 A / 333 mV
size CT3
2,5 VA / třída 1
Více

current transformers class 1

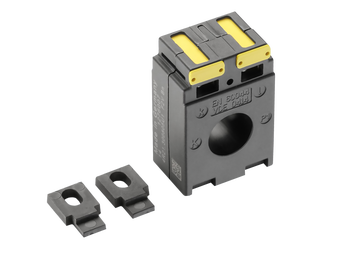

33741 000
proudový transformátor 80 A / 5 A
size CT3
2,5 VA / třída 1
velikost 00
Více

33742 000
proudový transformátor 150 A / 5 A
size CT3
2,5 VA / třída 1
velikost 00
Více

33744 000
proudový transformátor 150 A / 5 A
size CT5
1,5 VA / třída 1
velikost 1 - 3
Více

current transformers class 0.5

33749 000
proudový transformátor 100 A / 5 A
size CT3
1,5 VA / třída 0,5
velikost 00
Více

33751 000
proudový transformátor 150 A / 5 A
size CT3
2,5 VA / třída 0,5
velikost 00
Více

33750 000
proudový transformátor 100 A / 5 A, s prohlášením o shodě
size CT3
1,5 VA / třída 0,5
velikost 00
Více

33752 000
proudový transformátor 150 A / 5 A, s prohlášením o shodě
size CT3
2,5 VA / třída 0,5
velikost 00
Více
