电流互感器 150 A / 5 A (33744)

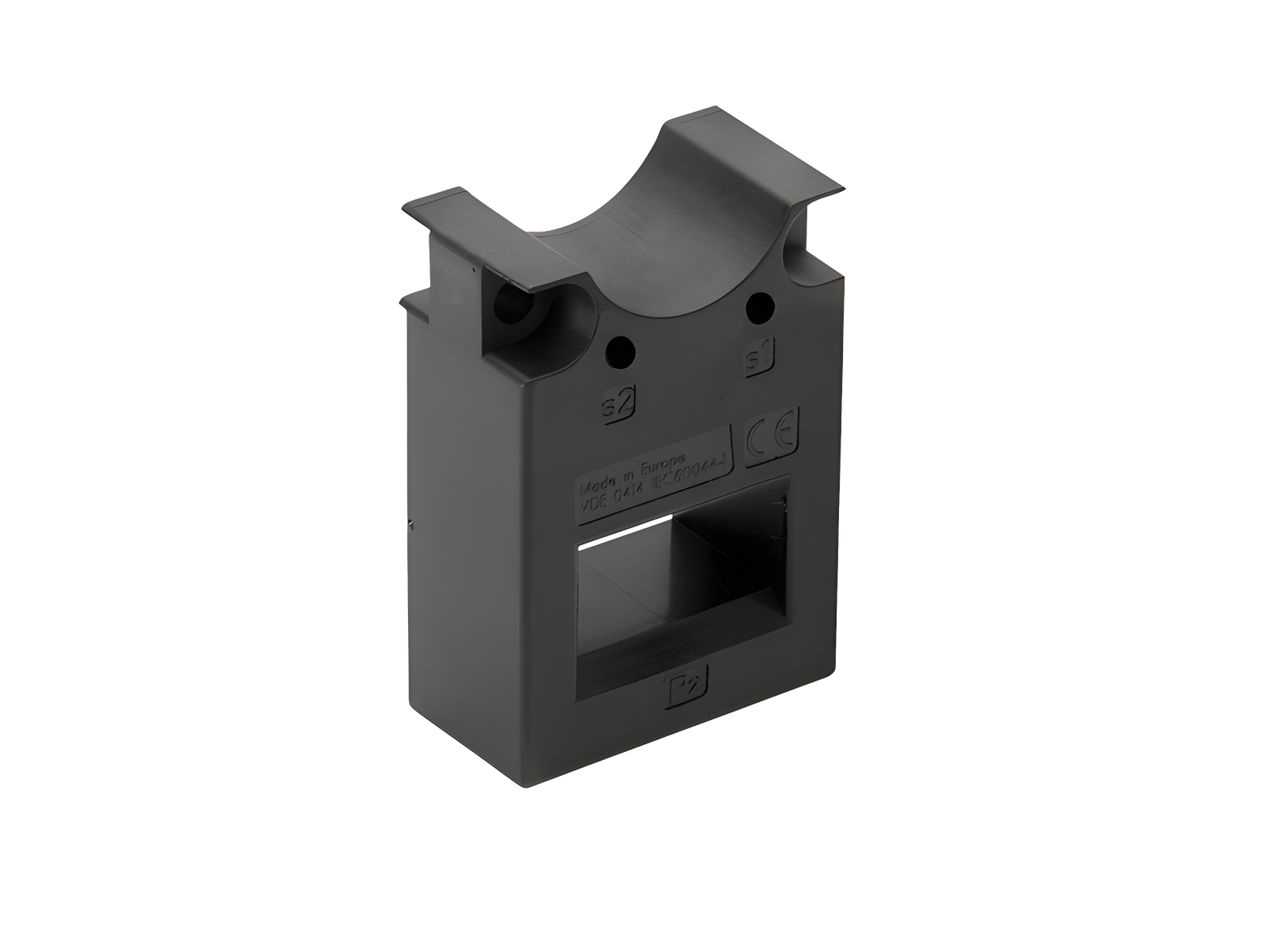

The picture may show a similar product.

说明

订货号 33744000

电流互感器 150 A / 5 A

1.5 VA / 精度等级 1

尺寸 00 - 3

系统

185Power

产品组	23
分组	05

包装件数	1
EAN	4021267337445

产品手册页码

2020 : 4.13, 4.14, 4.19, 7.3, 7.4

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

认证

标准

IEC 61869-1:2007
IEC 61869-2:2012

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61869-1:2007 IEC 61869-2:2012

Electrical data IEC
一次额定电流 In:	150 A
二次额定电流:	5 A
二次额定视在功率:	1.5 VA
accuracy class (current):	1
最大工作电压 U_m:	720 V
发热短时电流 lth:	9 kA
class of insulation:	B

over-current limitation factor:

FS5

功率输出:

The power dissipation at a typical load of 80 % results to 1.0 W.

(The power dissipation at full load would be 1.5 W.)

机械数值
宽 x 高 x 厚:	49 x 27 x 70
重量:	14.0 kg/100

sealable:

nein

连接端
with leads 2,5 mm² / 1,50 m

链接

Article master data, overviews and prices

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33728000A
双转接器
适用于 2 个条形隔离开关，尺寸 NH 00
适用母线: 30, 40, 60, 80, 100, 120 x 10
