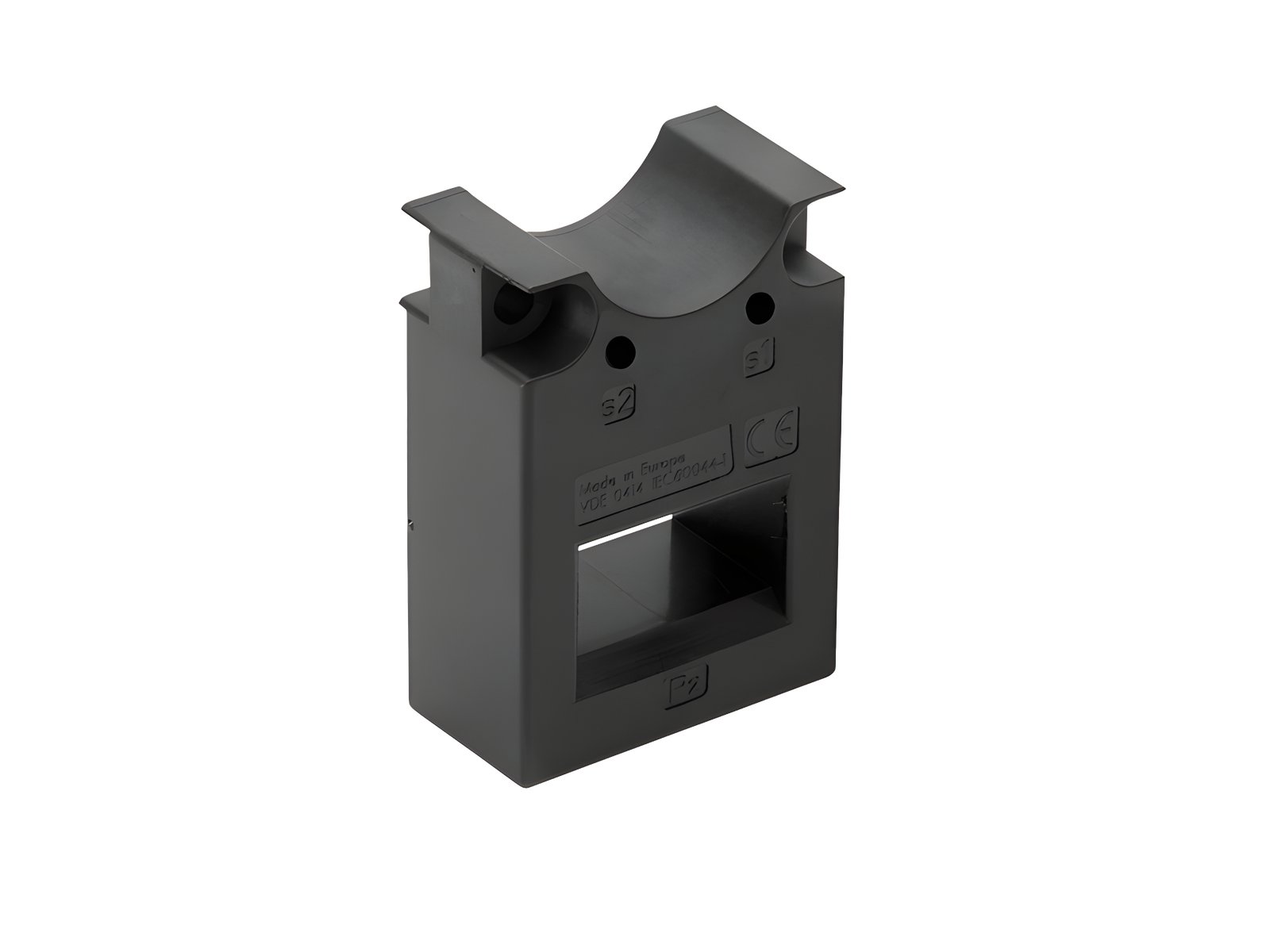

transformador de corriente de 150 A / 5 A (33744)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33744 000

transformador de corriente de 150 A / 5 A

Size CT5

1,5 VA / clase 1

talla 1-3

sistema

185Power

grupo de producto	23
subgrupo	05

embalaje	1
EAN	4021267337445

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Homologaciónes

Normas

IEC 61869-1:2007
IEC 61869-2:2012

Homologación CCC: no es obligatoria la certificación

Datos técnicos

tamaño:

CT5

datos IEC
Normas
IEC 61869-1:2007 IEC 61869-2:2012

datos electricos IEC
corriente nominal prim. I_pr:	150 A
intensidad secundaria:	5 A
potencia aparente secundaria:	1.5 VA
accuracy class (current):	1
tensión max. de servicio Um:	720 V
corriente en tiempo corto therm. Ith:	9 kA
clase de aislamiento:	B

factor de limitación de sobre-intensidad:

FS5

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,0 W.

(The power dissipation at full load would be 1,5 W.)

datos mecánicos
An x A x P:	49 x 27 x 70
peso:	14,0 kg/100

puede ser prcintado:

nein

puntos de apriete
with leads
2,5 mm² / 1,50 m

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

33728 000A
adaptador doble
para 2 seccionadores verticales para fusibles NH 00
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33720 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33724 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33771 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33535 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33524 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33534 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33539 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33529 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33775 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33773 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33774 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
fino esaurimento scorte
Mas

33700 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33589 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

https://pim.woehner.de/ES/INT/1000155889

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
