prism terminal, single, for Cu cables (33224)

The picture may show a similar product.

说明

订货号 33224000

prism terminal, single, for Cu cables

16 - 70 mm²

尺寸 00

系统

60Classic

产品组	09
分组	51

包装件数	3
EAN	4021267332242

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
宽 x 高 x 厚:	106 x 200 x 137
重量:	3.0 kg/100

连接端
screw drive:	PZ2
wire stripping:	18 mm
min. cross-section:	16 mm²
最大横截面积:	70 mm²
rm:	16 - 70 mm²
f:	16 - 70 mm²
f + AE:	16 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	16 - 70 mm²
Md min.:	2.4 Nm
Md max.:	3.6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

短路稳定性:	由主产品决定

链接

Article master data, overviews and prices

下载

| 通用技术说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

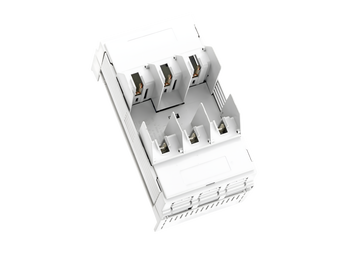

03299000
QUADRON^®60Classic
刀型触头熔断器支持件
螺钉 M8
尺寸 00 / 3极
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33079000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式安装，上端/下端连接
螺钉 M8
适用 5 线系统
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33420000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接
螺钉 M8
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33285000
条形熔断器式隔离开关 160 A
螺钉 M8 / 挂钩 70 mm²，带电子熔丝监测器
尺寸 00
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33207000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
with electromechanical fuse monitoring
更多

33200000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
螺钉 M8
更多

33234000
条形熔断器式隔离开关 160 A
螺钉 M8 / 压板 70 mm²
尺寸 00
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33208000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00,160 A，固定式
螺钉 M8
with electromechanical fuse monitoring
更多

33222000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
螺钉 M8，带短保护盖罩
更多

33221000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²，带短保护盖罩
更多

33199000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
更多

33286000
条形熔断器式隔离开关 160 A
螺钉 M8 / 压板 70 mm²，带电子熔丝监测器
尺寸 00
适用母线: 30, 40, 50, 60 x 10
更多

33394000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接
螺钉 M8
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33329000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
螺钉 M8
with electronic fuse monitoring
更多

33328000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 00，160 A，固定式
压板 70 mm²
with electronic fuse monitoring
更多

33235000
条形熔断器式隔离开关 160 A
螺钉M8/压板 70 mm²
尺寸 00
适用母线: 30, 40, 50, 60 x 10
更多

33398000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A
螺钉 M8
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
