Référence 33224000

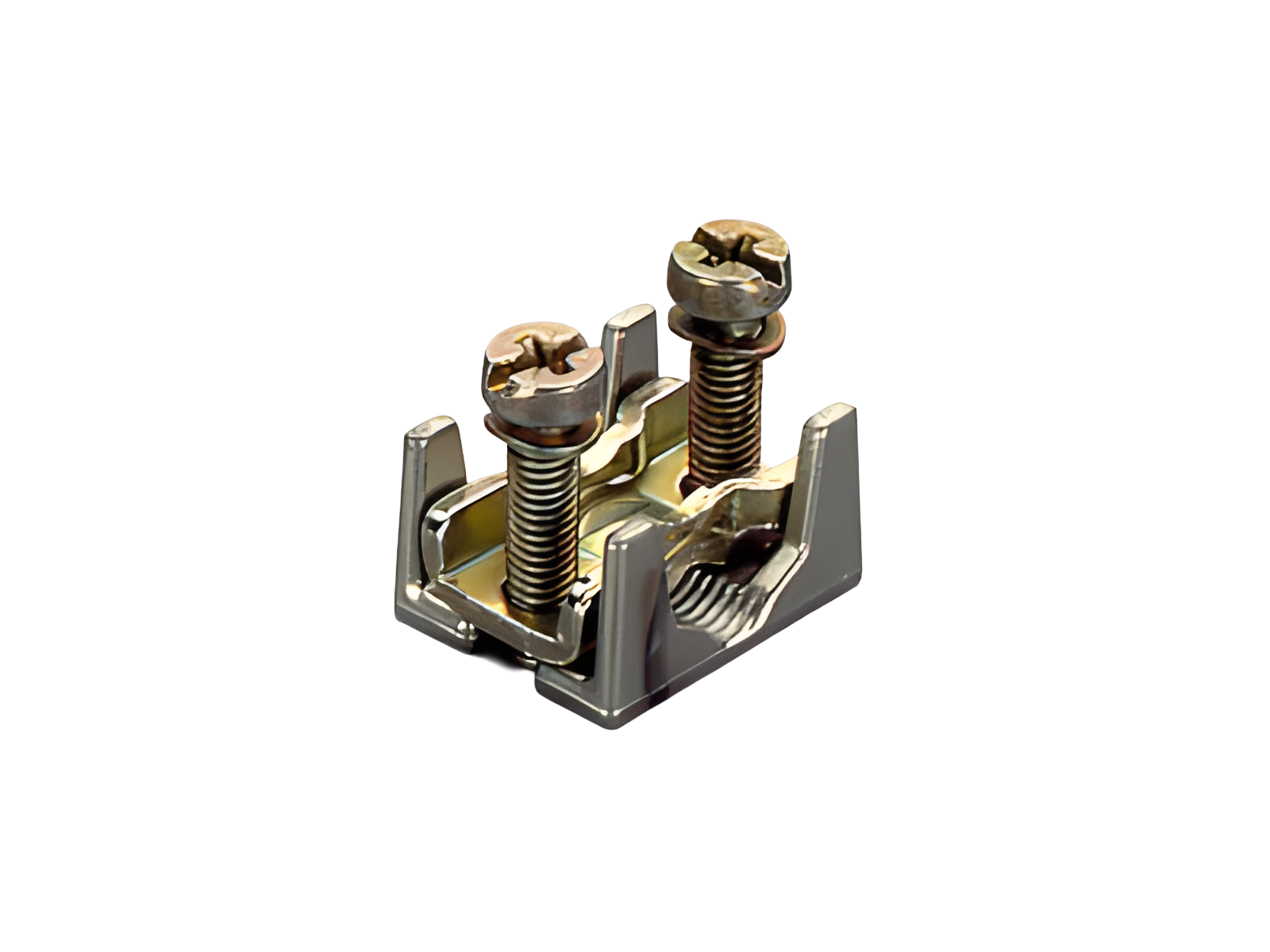

borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Système
60Classic
Groupe de produits | 09 |
Sous-groupe | 51 |
Dimensions de l'emballage | 3 |
EAN | 4021267332242 |
ECLASS 6.1 | 27142190 |
ECLASS 7.1 | 27142190 |
ETIM 4.0 | EC002498 |
ETIM 5.0 | EC002498 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Details IEC | |
Normes | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Charactéristiques mécaniques | |
L x H x P: | 106 x 200 x 137 |
Poids: | 3,0 kg/100 |
Cu 16-70mm²
rm,sm,f,f+AE
Points de raccordement | |
Md min.: | 2,4 Nm |
Md max.: | 3,6 Nm |
Not suitable for aluminium cables ! |
Not suitable for aluminium cables ! | |
short-circuit withstandability: | determined by main product |
03299000
QUADRON®60Classic
embase de fusible NH 160 A
vis M8
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33079000
QUADRON®60Classic
fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas
vis M8
convient pour un système à 5 pôles
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33420000
QUADRON®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33285000
réglette sectionneur à fusible 160 A
vis M8 / borne à étrier 70 mm², avec surveillance électronique du fusible
taille 00
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33207000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
with electromechanical fuse monitoring
Plus
33200000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
Plus
33234000
réglette sectionneur à fusible 160 A
vis M8 / collier 70 mm²
taille 00
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33222000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8, avec cache de protection court
Plus
33286000
réglette sectionneur à fusible 160 A
vis M8 / collier 70 mm², avec surveillance fusible électronique
taille 00
pour jeux de barres: 30, 40, 50, 60 x 10
Plus
33199000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
Plus
33394000
QUADRON®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
33208000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
with electromechanical fuse monitoring
Plus
33221000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm², avec cache de protection court
Plus
33329000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
with electronic fuse monitoring
Plus
33235000
réglette sectionneur à fusible 160 A
vis M8 / collier 70mm²
taille 00
pour jeux de barres: 30, 40, 50, 60 x 10
Plus
33328000
QUADRON®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
with electronic fuse monitoring
Plus
33398000
QUADRON®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
