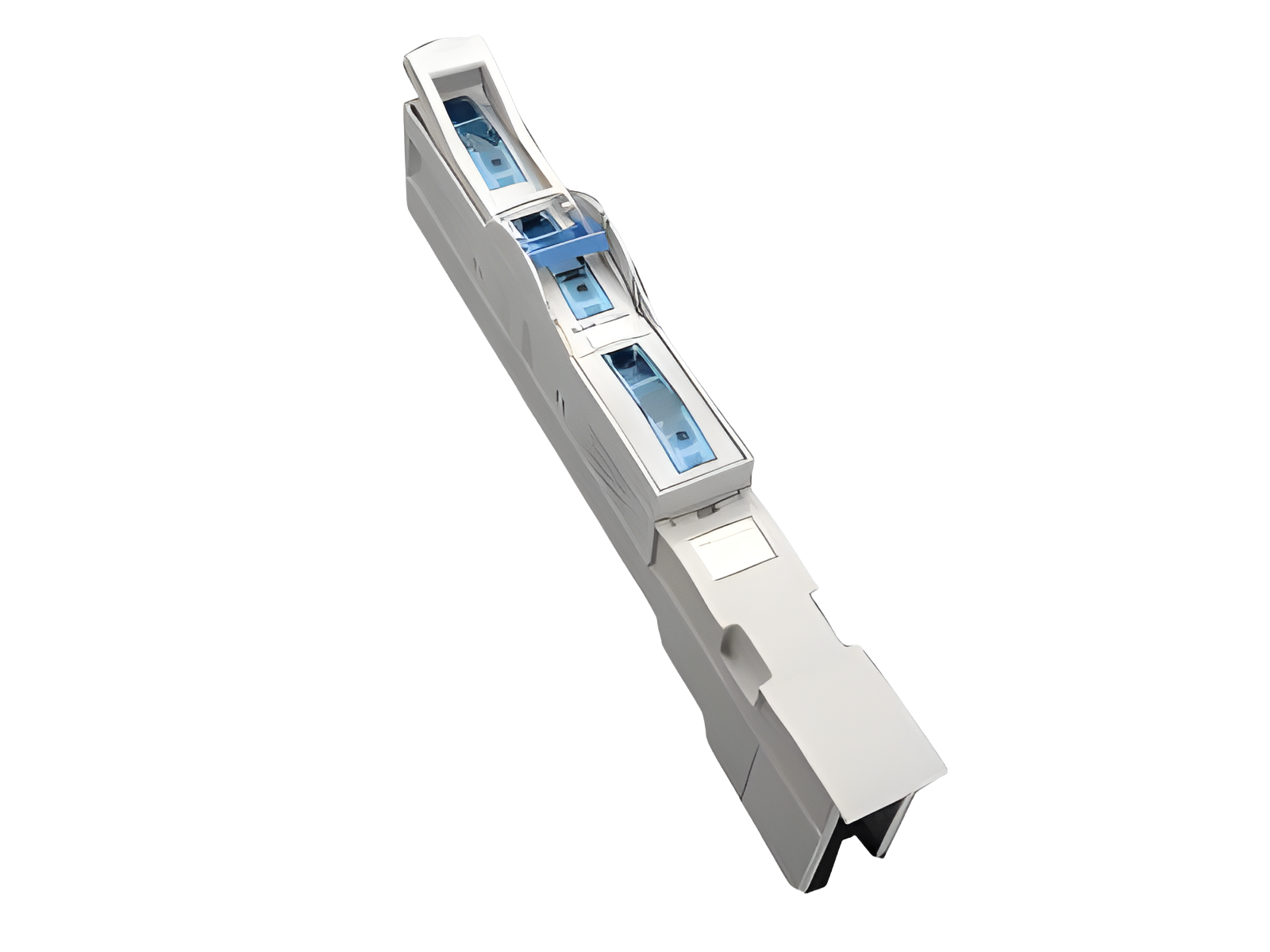

réglette sectionneur à fusible 160 A (33235)

The picture may show a similar product.

Description

Référence 33235000

réglette sectionneur à fusible 160 A

vis M8 / collier 70mm²

taille 00

pour jeux de barres 30, 40, 50, 60 x 10

Système

100Energy

Avantages produit

Self-closing inspection holes are available in the cover.

Groupe de produits 12
Sous-groupe 51
Dimensions de l'emballage 1
EAN 4021267332358
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: SLS-00

CCC certificate: 2004010302117261

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 800 V
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 8 kV
Catégorie d'emploi CA:

AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)

AC20 (800 V)

Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V



Catégorie d'emploi CC: DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC: 1000 V
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Charactéristiques mécaniques
L x H x P: 50 x 455 x 120
Poids: 137,0 kg/100
pour jeux de barres: 30, 40, 50, 60 x 10

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Points de raccordement


vis M8 :
Md 12 - 14 Nm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Conseils

with adapter (accessory) for the 185mm-System power

permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Documentation

Accessoires

03727000
borne à étrier
1.5 - 70 mm²
taille 00
Plus

30894000
raccordement par vis M8
avec rondelle à ressort
taille 00
Plus

33113000
pour les caches latéraux
pour caches frontaux
taille 00 - 3
Plus

33156000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

33224000
borne prisme, simple, pour câbles Cu
16 - 70 mm²
NH 00
Plus

33238000
étrier de serrage
taille 00
pour: 33235
Plus

33280000
cache bornes
taille 00
pour: 33234, 33235
Plus

33300000
clip de montage pour convertisseur de courant
pour adaptateur SECUR®LeanStreamer
taille 00
Plus
