适用 UL 供电电路 >250V

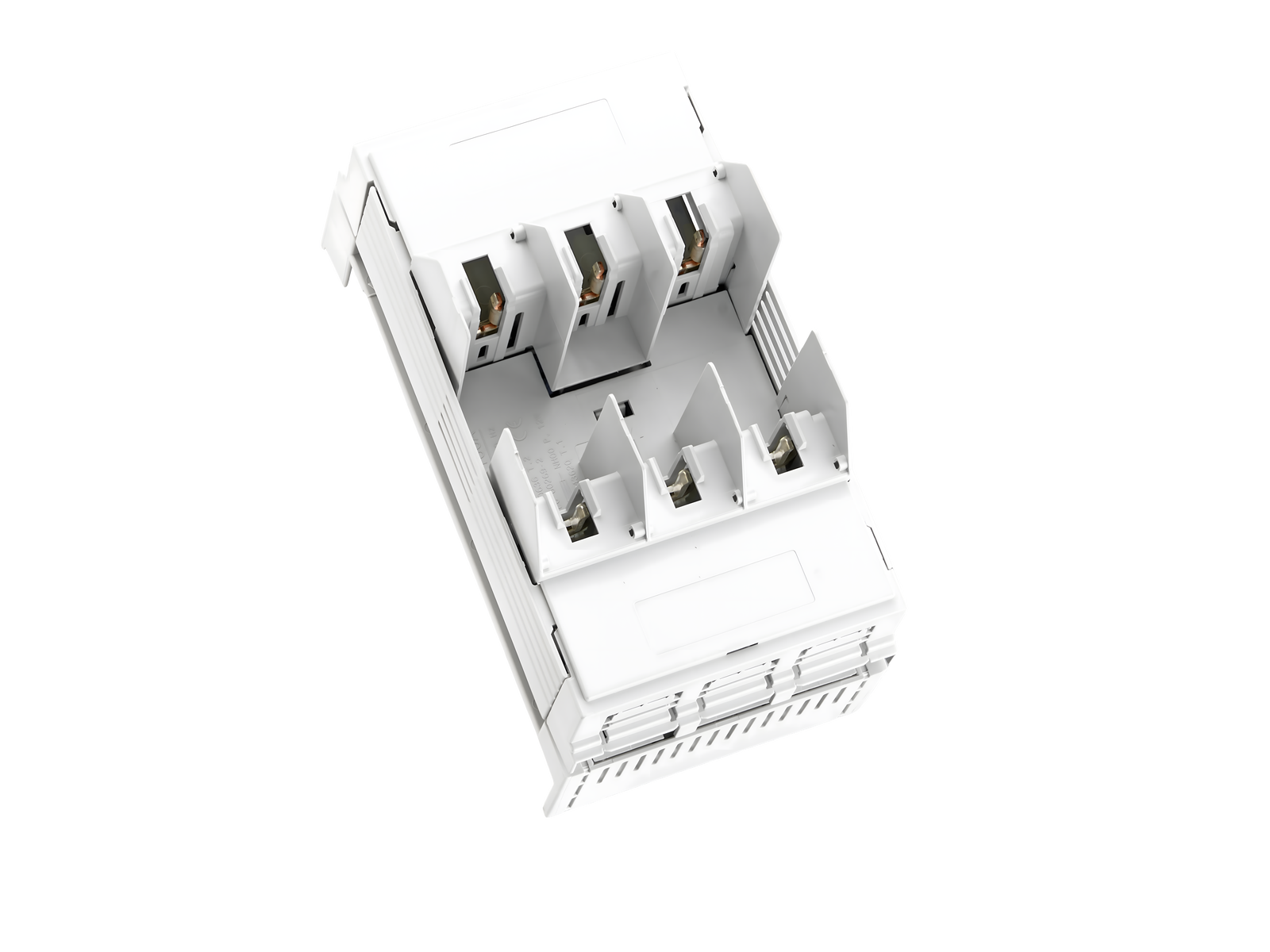

The picture may show a similar product.
订货号 03299 000
QUADRON 60Classic
刀型触头熔断器支持件，160 A
螺钉 M8
尺寸 00 / 3极
仅上端或下端连接至系统
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
产品优势
CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装
| 产品组 | 10 |
分组 |
51 |
| 包装件数 | 1 |
| EAN | 4021267032999 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC000067 |
| ETIM 5.0 | EC000067 |
| ETIM 10.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
认证许可
IEC (CB) , VDE , CCC
型号: QCC-NH00
EAC Type: NH
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 12 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 端部供电（IEC）: | 160 A |
| 额定电压（IEC）AC: | 690 V |
| 额定电压 （IEC） DC: | 440 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 8.3 W.
(The power dissipation at full load would be 13.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 800 V |
| 最大电压 IEC DC: | 800 V |
| 最大允许工作温度 | 55°C |
| 转接器模块, 防护等级 IP20 正面 |
| 机械数值 | |
| 宽 x 高 x 厚: | 106 x 200 x 90 |
| 重量: | 87.0 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换。
| 连接端 | |
| screw connection | |
| M8 | |
| screw drive: | SW13 |
| Md min.: | 8.0 Nm |
| Md max.: | 10.0 Nm |
| Not suitable for aluminium cables ! | |
| 原材料性能 | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| 所使用熔断器的允许损耗功率: | 12 W |
