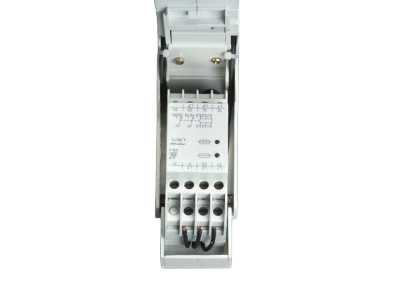

The picture may show a similar product.
订货号 33286000
条形熔断器式隔离开关 160 A
螺钉 M8 / 压板 70 mm²,带电子熔丝监测器
尺寸 00
适用母线 30, 40, 50, 60 x 10
系统
100Energy
产品优势
盖罩带有自动闭合的检测孔。
电子熔丝监测器:
工作电流规则, 可选择带存储功能(不用搭接片存储 X1-X2)
设备显示:
绿色 LED = 熔断器完好
红色 LED = 熔断器故障, 开关盖状态 开
产品组 | 12 |
分组 |
51 |
包装件数 | 1 |
EAN | 4021267332860 |
ECLASS 6.1 | 27142108 |
ECLASS 7.1 | 27142108 |
ETIM 4.0 | EC001046 |
ETIM 5.0 | EC001046 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB) , CCC
型号: SLS-00
CCC认证: 2004010302117261
for fuse links size: | NH 000, NH 00 |
fuse links acc. to standard: | IEC / HD 60269-2 |
所使用熔断器的允许损耗功率: | 12 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
Details IEC | |
标准 | |
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
Electrical data IEC | |
额定电流(IEC): | 160 A |
额定电压(IEC)AC: | 400 V |
rated isolation voltage Ui AC: | 400 V |
额定冲击耐受电压 Uimp: | 4 kV |
使用等级 AC (IEC 60947-3): | AC23 B (400 V) |
带熔断器时的条件额定短路电流: | 50 kA / 690 V |
带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 12.8 W.
(The power dissipation at full load would be 20.0 W.)
Supplementary data IEC | |
下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。 |
符合 IEC 60947-3 的熔断器组合电器,只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时,才允许超过额定工作电压运行。 |
电子熔丝监测器: 额定电压: 3AC 400V, 额定频率: 50...40Hz, 开关触点: 2 微动开关, 最大AC 250V, AC15 常开触点 3A, 常闭触点 1A, 额定冲击电压: 4kV, 污染等级: 2 |
|
防护等级 IP30 正面, 取决于安装时的连接范围 |
机械数值 | |
宽 x 高 x 厚: | 49 x 610 x 136 |
重量: | 143.0 kg/100 |
适用母线: | 30, 40, 50, 60 x 10 |
固定方式: 在打孔母线上通过螺钉连接
M8, 12 - 14 Nm 扭力矩,
以及通过挂钩
转接器适用185mm-系统,
连接 70mm², 螺钉M8, 12 - 14 Nm 扭力矩,
连接压板 1.5-70mm², 3Nm 扭力矩
棱形端子 16-70mm², 3Nm 扭力矩
导线连接 熔丝监测器:
2 x 2.5mm² 实心导线符合DIN 46288标准 oder
2 x 1.5 mm² 带套绞合导线, 符合DIN 46 228-1-2-3
连接端 | |
螺钉 M8 : |
符合 IEC 60947-3 的熔断器组合电器,只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时,才允许超过额定工作电压运行。 | |
说明 |
带有转接器(附件)适用 185Power |
所使用熔断器的允许损耗功率: | 12 W |
requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
