条形熔断器式隔离开关 160 A (33286)

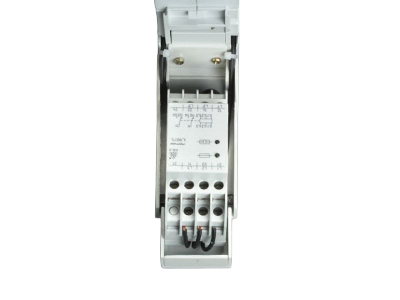

The picture may show a similar product.

说明

订货号 33286000

条形熔断器式隔离开关 160 A

螺钉 M8 / 压板 70 mm²，带电子熔丝监测器

尺寸 00

适用母线 30, 40, 50, 60 x 10

系统

100Energy

产品优势

盖罩带有自动闭合的检测孔。

电子熔丝监测器:
工作电流规则, 可选择带存储功能(不用搭接片存储 X1-X2)
设备显示:
绿色 LED = 熔断器完好
红色 LED = 熔断器故障, 开关盖状态开

产品组	12
分组	51

包装件数	1
EAN	4021267332860

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB) , CCC

型号: SLS-00

CCC认证: 2004010302117261

产品信息

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	400 V

rated isolation voltage U_i AC:	400 V
额定冲击耐受电压 U_imp:	4 kV

使用等级 AC (IEC 60947-3):

AC23 B (400 V)

带熔断器时的条件额定短路电流:	50 kA / 690 V
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

电子熔丝监测器: 额定电压: 3AC 400V, 额定频率: 50...40Hz, 开关触点: 2 微动开关, 最大AC 250V, AC15 常开触点 3A, 常闭触点 1A, 额定冲击电压: 4kV, 污染等级: 2
防护等级 IP30 正面, 取决于安装时的连接范围

机械数值
宽 x 高 x 厚:	49 x 610 x 136
重量:	143.0 kg/100
适用母线:	30, 40, 50, 60 x 10

固定方式: 在打孔母线上通过螺钉连接
M8, 12 - 14 Nm 扭力矩,
以及通过挂钩
转接器适用185mm-系统,
连接 70mm², 螺钉M8, 12 - 14 Nm 扭力矩,
连接压板 1.5-70mm², 3Nm 扭力矩
棱形端子 16-70mm², 3Nm 扭力矩

导线连接熔丝监测器:
2 x 2.5mm² 实心导线符合DIN 46288标准 oder
2 x 1.5 mm² 带套绞合导线, 符合DIN 46 228-1-2-3

连接端

螺钉 M8 : Md 12 - 14 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
说明	带有转接器(附件)适用 185Power

所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
