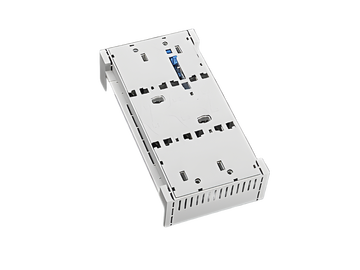

NH 熔断器式隔离开关，尺寸 00，160 A (33198)

The picture may show a similar product.

说明

订货号 33198000

QUADRON^®60Classic

NH 熔断器式隔离开关，尺寸 00，160 A

框端子

上端或下端接电缆

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

采用 CrossLink®Technology 技术

系统

60Classic

产品优势

CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线; 带电部分带有触摸保护
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装

产品组	09
分组	24

包装件数	1
EAN	4021267331986

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

型号: QCB-NH00

UL 文件: E230163, UL 类别 (适用美国) : IZLT2 https://www.ul.com

CCC认证: 2010010302403934

产品信息

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定绝缘电压 U_i DC:	500 V
额定冲击耐受电压 U_imp:	6 kV

使用等级 AC (IEC 60947-3):

AC-21B (690 V)
AC-22B (500 V)

带熔断器时的条件额定短路电流:	50 kA / 690 V
	80 kA / 500 V (160 A)
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 11.3 W.

(The power dissipation at full load would be 17.7 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC DC:

800 V

further utilisation category AC (IEC 60947-3):

further utilisation category DC (IEC 60947-3):

2 contacts (L1,L3) in line
DC-21B (220 V)
DC-21B (440 V / 100 A)
DC-22B (220 V / 63 A)
DC-20B (1000 V) at pollution degree 2

visible information required if used at more than 440 V DC: do not switch under load

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

在符合给出的AC-和DC-开关性能以及在考虑过载条件时, 需要保持与接地金属件的一定距离。更新信息请询问。在使用多个元件并排运行时, 应注意符合VDE 0660 部分 500/EN60 439-1标准, 表1中的额定负载系数。
系统元件: 正面防护等级 IP30 符合 DIN EN 60529 标准, 取决于安装时的连接范围转接器模块: 正面保护等级 IP20, 符合 DIN EN 60529 (防止手指接触)

Details UL
标准
UL 4248-1

for UL feeder circuits >250V

Electrical data UL
额定电流 (UL):	160 A
额定电压 (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR:

100 kA

机械数值
宽 x 高 x 厚:	106 x 200 x 97
重量:	100.0 kg/100
极数:	3线
适用母线:	12, 15, 20, 25, 30 x 5, 10 和异型母线

正面防护等级:

IP30

母线连接: 预压紧的弹性连接, 便捷的卡接结构, 通过组合脚简便地在5mm和10mm厚的母线上转换。

连接端
cage clamp connection
screw drive:	S4
wire stripping:	20 mm
min. cross-section:	1.5 mm²
最大横截面积:	70 mm²
re:	1.5 - 10 mm²
rm:	16 - 70 mm²
f:	1.5 - 70 mm²
f + AE:	1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
开口空间:	12x9
Md min.:	5.0 Nm
Md max.:	6.0 Nm
Not suitable for aluminium cables !

最小横截面积:	AWG 12
max. cross-section UL:	AWG 2/0
torque (UL):	44-53 lb-in

2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square 2x 10 - 35 mm² flexible identical cables placed side by side

Application notes

Not suitable for aluminium cables !
基于给出的交流和直流开断容量、考虑上述标准中所规定的过载条件，必须要遵守如下接地金属件的间距:
required spacing top:	100 mm
required spacing at sides:	50 mm
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

for UL feeder circuits >250V
